Einleitung
Pünktlich zum Launch der Ryzen 3000er Prozessoren hat Gigabyte zahlreiche Mainboards mit dem X570 Chipsatz auf den Markt gebracht. Wir durften unter anderem das X570 Aorus Master auf den Prüfstand schicken. Über Aorus
AORUS, a premium gaming brand powered by GIGABYTE, delivers a full spectrum of gaming products ranging from gaming laptops, motherboards, graphics cards, mechanical gaming keyboards, to many other gaming hardware and gears, offering the most extreme gaming experiences for enthusiasts worldwide!
AORUS shares the same passion with gamers who devote their heart and soul to gaming. With AORUS, the pinnacle of our hardware excellence, we are committed to bring a wide array of gaming innovation that delivers ultimate performance and exemplifies the PC’s capability for bringing gamers unprecedented delights.
AORUS will continue to take parts in global gaming events, connecting with the community and actively listening to gamers’ desires in order to create marvelous products that meet gamers’ genuine needs.
We are looking to team up with gamers in their quest for gaming, to challenge the limits without fear, and to fight on as we rise to the ultimate glory!
Datenblatt
• Format ATX (305 x 244 mm) • Chipsatz AMD X570 • Sockel: AM4 (für Pinnacle Ridge / Summit Ridge / Bristol Ridge / Raven Ridge / Matisse / Picasso) • RAM: 4x DDR4 (max. 3.200 MHz, 4.400 im OC) Dual-Channel max. 128 GB • Slots (mit einer Ryzen-CPU der 3000-Serie): 1x PCIe 4.0 x16 1x PCIe 4.0 x16 (elektrisch x8) 1x PCIe 4.0 x16 (elektrisch x4) Multi-GPU-Konfigurationen: 2-way AMD CrossFire / 2-way NVIDIA SLI Multi-GPU-Konfigurationen: Quad-GPU CrossFire / Quad-GPU NVIDIA SLI 1x PCIe 4.0 x1 • Interne Anschlüsse: 6x SATA 6G (RAID 0, 1, 10) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 2280) 4x USB 3.0 (zwei Header) 4x USB 2.0 (zwei Header) 1x USB 3.1 Typ C (ein Header) 1x Front-Panel-Audio-Connector 1x Front-Panel-Header 1x Noise-Detection-Header 2x Temperatursensor-Header 2x BIOS-Switch 1x Power-Button 1x Reset-Button 1x Clear-CMOS-Jumper 1x TPM-Connector • Lüfter- und RGB-Header: 1x CPU-Lüfter 1x Water Cooling CPU-Lüfter 3x System-Lüfter 2x System-Lüfter/Water Cooling Pump 2x 4-Pin RGB-Header (12V) 2x 3-Pin RGB-Header (digital, 5V) • Externe Anschlüsse: 1x USB 3.1 (Typ C, max. 10 Gbit/s) 3x USB 3.1 (Typ A, max. 10 Gbit/s) 2x USB 3.0 (Typ A, max. 5 Gbit/s) 4x USB 2.0 1x HDMI 1x 2,5-Gigabit-LAN (Realtek 8125) 1x Gigabit-LAN (Intel I211AT) 2x Antennenanschlüsse (Intel WiFi 802.11ax / BT 5.0) 5x Audio (ALC1220-VB, 7.1 Sound) 1x Optical S/PDIF Out 1x Clear-CMOS-Button 1x Q-Flash-Plus-Button • Stromversorgung: 1x 24-Pin ATX12V 2x 8-Pin ATX12V • Lieferumfang: 1x Gigabyte Aorus WLAN-Antenne 1x Treiber-CD und Bundle-Software 1x Kurzanleitung 2x Temperatursensor-Kabel 1x Noise-Detection-Kabel Verbindungskabel
Preis: 380 Euro (Stand: 29.09.2019)
Testplattform
• Prozessor: AMD Ryzen 9 3900X • Arbeitsspeicher: Corsair Dominator Platinum RGB DIMM Kit 32GB, DDR4-3200 • Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti AMP • Prozessorkühler: Corsair Hydro Series H115i Pro • Wärmeleitpaste: Arctic MX-4 (2019) • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten/SSDs: Samsung SSD SM961 256GB • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C

AMD X570 Chipsatz

Passend zum Verkaufsstart der Ryzen 3000 Prozessoren gibt es auch neue Mainboards mit dem X570 Chipsatz. Die wichtigste Neuerung des Chipsatzes ist die Unterstützung von PCI Express 4.0. Außerdem bietet der Chipsatz mehr USB-Anschlüsse 3.2 Gen2 (8x per Chipsatz / 4x per CPU).
PCI Express 4.0 verdoppelt die maximal mögliche Datenrate gegenüber dem Vorgänger PCIe 3.0. Die Zahl an Fällen, in denen PCIe 4.0 einen entscheidenden Unterschied gegenüber PCIe 3.0 macht, dürfte aber vorerst sehr begrenzt sein, da oft andere Flaschenhälse ins Spiel kommen, bevor eine zu geringe PCIe-Bandbreite eine Rolle spielt.
Erfreulich ist die Tatsache, dass die neuen Ryzen 3000 Prozessoren auf älteren AM4-Mainboards problemlos laufen. Man benötigt lediglich ein Bios-Update. Weniger erfreulich: Der neue AMD Chipsatz benötigt eine aktive Kühlung per Mini-Lüfter. Im Fall unseres Testmusters lief der Lüfter mit knapp 3.900 U/min.. Trotz hoher Umdrehungszahl konnten wir den Chipsatzkühler nicht akustisch aus unserem Testsystem heraushören.

Verarbeitung & Layout

Verarbeitung und Layout
Unser Testmuster kommt im ATX-Format daher und punktet mit einer dezenten Schwarz-Grau-Optik. Für optische Akzente sorgt die anpassbare Zwei-Zonen-RGB-Beleuchtung an der Audio-Abdeckung und dem I/O-Cover. Beim X570 Aorus Master setzt Hersteller Gigabyte auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1, 5 und 10. Gigabyte verbaut auf dem Mainboard vier DIMM-Sockel (Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 128 GB schaffen (max. 3.200 MHz, 4.400 MHZ im OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut der Hersteller werksseitig zwei passive Kühlkörper (Spannungswandler) und einen aktiven Chipsatzkühler (40-mm-Lüfter). Gigabyte hat dem Board eine digitale Spannungsversorgung spendiert, die auf 12+2 Phasen zurückgreifen kann (12 Phasen für die CPU; 2 Phasen für die Speicher). Alle drei vorhandenen PCIe 4.0 x16 Slots kommen mit der „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen X570-Boards wirbt Gigabyte mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.
Der Lieferumfang sieht wie folgt aus:
1x Gigabyte Aorus WLAN-Antenne 1x Treiber-CD und Bundle-Software 1x Kurzanleitung 2x Temperatursensor-Kabel 1x Noise-Detection-Kabel Verbindungskabel

Technik & Ausstattung

Anschlüsse und Technik

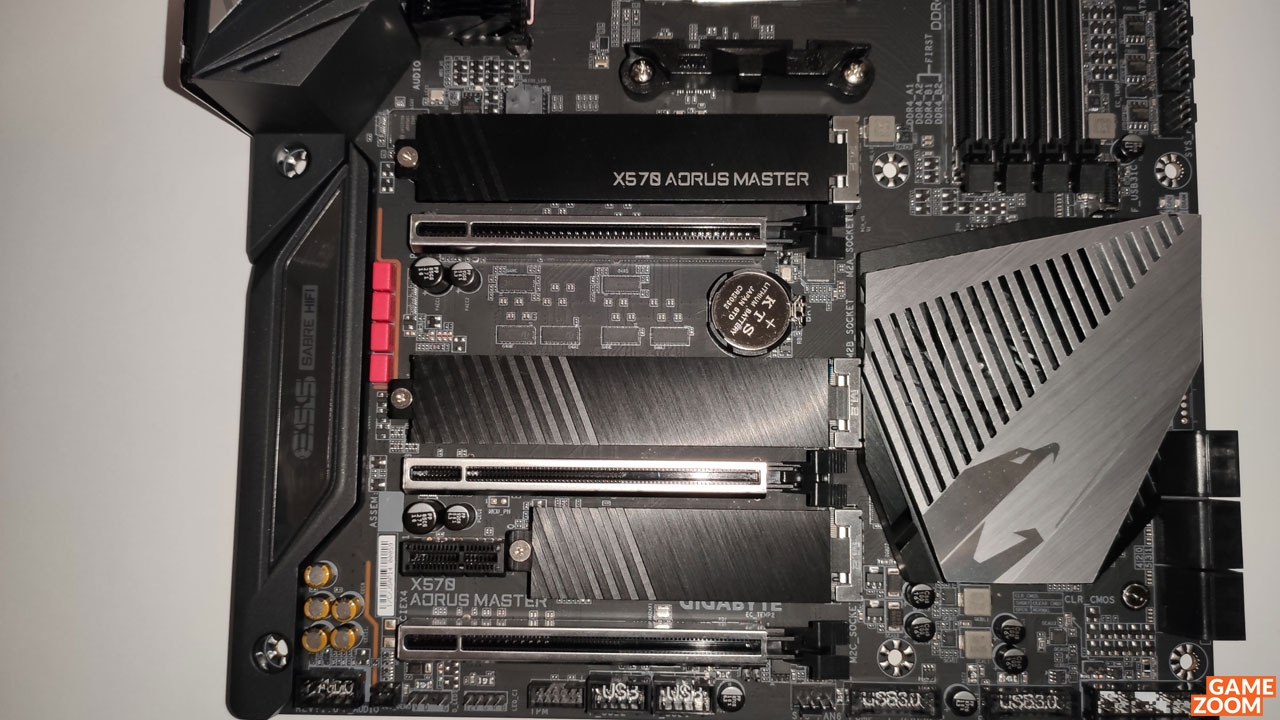

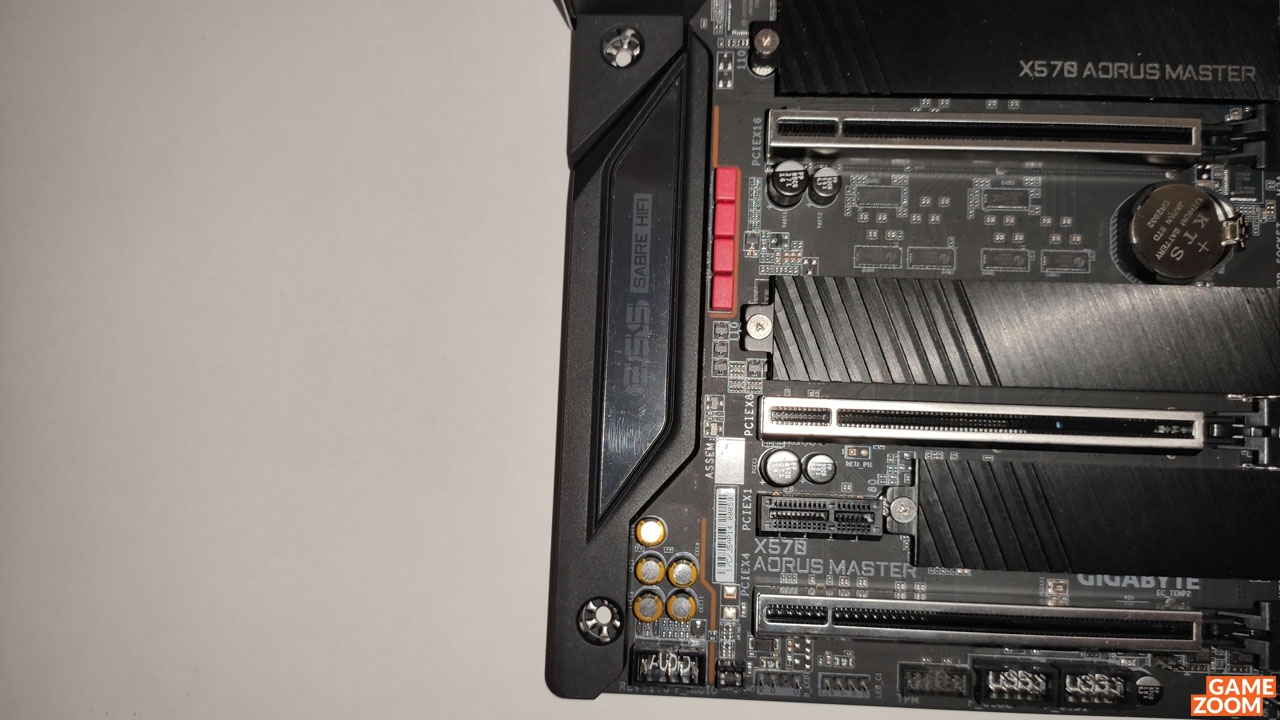

Unser Testmuster besitzt 3x PCIe 4.0 x16 (1x x16, 1x x8, 1x x4), 1x PCIe 4.0 x1, 2x M.2/M-Key (PCIe 4.0 x4/SATA, 22110/2280/2260/2242) und 1x M.2/M-Key (PCIe 4.0 x4/SATA, 2280/2260/2242). Zur besseren Kühlung der M.2-SSDs liegen drei Passiv-Kühlkörper im Lieferumfang bei. Darüber hinaus verfügt unser Testmuster über vier RGB-Header (2x 4-Pin und 2x 3-Pin). Ein XDPE132G5C Chip überwacht die Spannungen, Temperaturen und Lüftergeschwindigkeiten. Bluetooth 5.0 und WLAN 802.11a/b/g/n/ac/ax sind ebenfalls vorhanden. Folgende Anschlüsse findet man intern:
6x SATA 6G (RAID 0, 1, 10) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 22110) 1x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA 6G, horizontal, Größen 2242 bis 2280) 4x USB 3.0 (zwei Header) 4x USB 2.0 (zwei Header) 1x USB 3.1 Typ C (ein Header) 1x Front-Panel-Audio-Connector 1x Front-Panel-Header 1x Noise-Detection-Header 2x Temperatursensor-Header 2x BIOS-Switch 1x Power-Button 1x Reset-Button 1x Clear-CMOS-Jumper 1x TPM-Connector

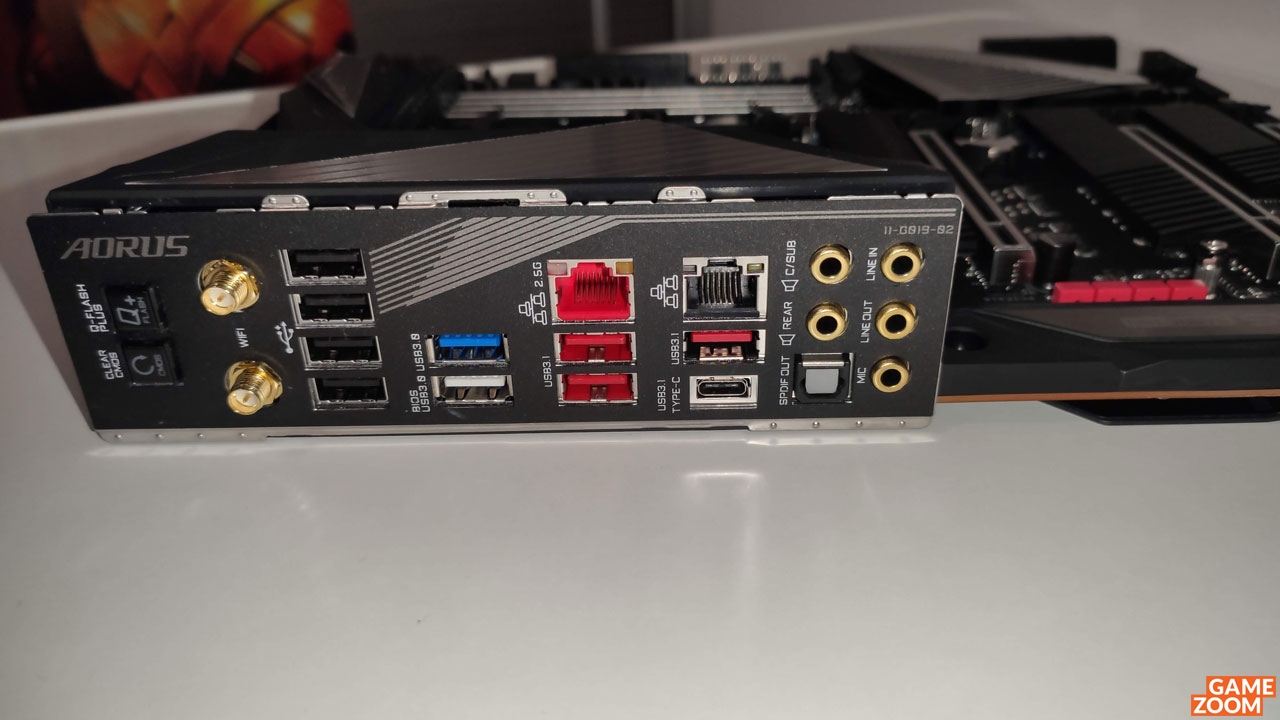

Die externen Anschlüsse in der Übersicht:
1x USB 3.1 (Typ C, max. 10 Gbit/s) 3x USB 3.1 (Typ A, max. 10 Gbit/s) 2x USB 3.0 (Typ A, max. 5 Gbit/s) 4x USB 2.0 1x HDMI 1x 2,5-Gigabit-LAN (Realtek 8125) 1x Gigabit-LAN (Intel I211AT) 2x Antennenanschlüsse (Intel WiFi 802.11ax / BT 5.0) 5x Audio (ALC1220-VB, 7.1 Sound) 1x Optical S/PDIF Out 1x Clear-CMOS-Button 1x Q-Flash-Plus-Button Features
M.2: Dank M.2-Support können auf dem Board drei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 4.0, bei 32 GByte/s.
RGB Fusion 2.0 Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/Aorus Audio: Die Realtek-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der Software („Aorus Audio“) können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
Smart Fan 5: Überwachung und Anpassung der angeschlossenen Lüfter.

Bios & Preis

Bios und Software
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für Gigabyte gehört ein durchdachtes BIOS zum Pflicht-Programm. Preis und Verfügbarkeit
Das Gigabyte X570 Aorus Master ist ab sofort für knapp 380 Euro (Stand: 29.09.2019) im Handel erhältlich.

Cinebench 15

7-Zip

POV-Ray

Spiele

Bootzeit

USB 3.1

SATA

M.2

Leistungsaufnahme

Fazit & Wertung
