Einleitung und Datenblatt

Einleitung
Nach knapp über zwei Jahren aktualisiert Enermax seine Revolution X't Netzteilserie. Die neuen „X't II“-Modelle bieten mehr Power und eine komplette überarbeitete Elektronik. Wir durften das Enermax Revolution X't II 750W auf den Prüfstand schicken!
Über Enermax

Bild 1/8 (Galerie öffnen)

Die Enermax Technology Corporation wurde 1990 in Taiwan gegründet und entwickelte sich zu einem der weltweit führenden Hersteller von PC-Komponenten wie Netzteilen, Gehäusen, Lüftern, Tastaturen, externen Festplattengehäusen und anderen Peripheriegeräten. Der Hauptsitz der Unternehmensgruppe befindet sich seit 2000 in Taoyuan, Taiwan.
Fünf Tochtergesellschaften und zahlreiche Partner rund um den Globus bilden ein ausgezeichnetes Netzwerk für den Vertrieb der Enermax-Produkte sowie ODM- und OEM-Aktivitäten. Neben Deutschland besitzt Enermax Niederlassungen in Frankreich, den USA, Japan und seit 2008 auch in China. Seit 2004 ist die Enermax Technology Corporation auch an der taiwanesischen Börse notiert.
Datenblatt
• Lüfter: 140mm • PFC: aktiv • Anschlüsse (teilmodular): 1x 24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 4x IDE, 1x Floppy • +3.3V: 22A • +5V: 22A • +12V: 62A • -12V: 0.3A • +5Vsb: 2.5A • durchschnittliche Effizienz (115V): 90%, 80 PLUS Gold zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x160mm • Besonderheiten: ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States • Herstellergarantie: fünf Jahre
Preis: 100 Euro (Stand: 30.04.2016)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition • Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 980 Ti • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik

Bild 8/8 (Galerie öffnen)

Das neue Enermax Revolution X't II 750W besitzt ein (teil)modulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (durchschnittlich 90 Prozent). Darüber hinaus punktet die PSU mit einem effektiven sowie leisen 140 mm Lüfter. Enermax setzt weiterhin auf den bisherigen Auftragsfertiger CWT. Bei der Technik kommt statt der bisherigen Double-Forward-Schaltung jetzt die aufwändigere LLC-Resonanz-Methode zum Einsatz, welche mit DC-DC-Spannungswandlern auf der Sekundärseite auch gut ausgeregelte Spannungen zeigen sollte. Das Innere punktet mit einem durchdachten und sauberen Layout. Auch bei der Wahl der Kondensatoren hat Enermax auf Qualität geachtet: Auf der Primärseite findet man einen Nippon Chemicon Kondensator (420V, 560uF, 105°C) - sekundärseitig sind es 105°C-Modelle von Rubycon. Bei der 750-Watt-Version ist die 12-Volt-Leitung für bis zu 62 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Nein	Nein/Nein

Intel Haswell-Ready: JA
Auf Nachfrage bei Enermax wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

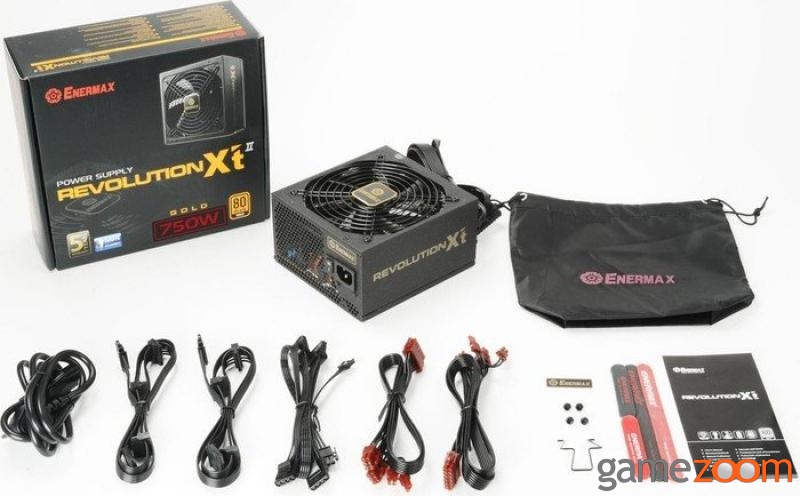

Über folgende Anschlüsse verfügt das Netzteil:
• Anschlüsse (fest verbunden): 1x 20+4-Pin ATX (600 mm) 1x 4+4-Pin ATX12V / EPS12V (600 mm)
• Anschlüsse (abnehmbar): 4x 6+2-Pin PCIe (600 mm) 4x 4-Pin Molex (600 mm) 8x SATA (600 mm) 1x Floppy (600 mm)
Verarbeitung

Bild 4/8 (Galerie öffnen)

Das gesamte Netzteil (150x86x160 mm; knapp 1,8 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Das Enermax Revolution X't II 750W hat fünf Jahre Garantiezeit.
Preis und Verfügbarkeit
Das Enermax Revolution X't II 750W ist ab sofort im Handel erhältlich. Der Preis beträgt knapp 100 Euro (Stand: 30.04.2016).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Spannungen

Enermax Revolution X't II 750W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (sieben Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Enermax Revolution X't II 750W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

20 mV

+5V

5 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Enermax Revolution X't II 750W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

37 °C

Gehäuse

30 °C

Enermax Revolution X't II 750W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.24 Sone

Als Lüfter kommt ein 140-mm-Fan mit der Bezeichnung „ED142512M-OA“ (Twister Lager Technologie) zum Einsatz. Geregelt wird der Lüfter über eine gut eingestellte Lüftersteuerung. Bei einer Auslastung von 0 bis 50 Prozent dreht der Lüfter nur mit 600 bis 900 U/min. Die maximale Drehzahl liegt bei rund 1400 U/Min. Der Lüfter verfügt auch über eine Nachlaufautomatik und läuft für 30 bis 60 Sekunden nach dem Abschalten weiter, um die Systemrestwärme abzuführen und die Lebensdauer von System und Komponenten zu verlängern. Erfreulich: In normalen Alltagssituationen ist der Lüfter wenig bis gar nicht hörbar.

Leistungsaufnahme

Enermax Revolution X't II 750W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

585 Watt

Unser neues High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 980 Ti Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Enermax Revolution X't II 750W - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

87 %

Enermax Revolution X't II 750W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

90 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit und Wertung

„

Christoph meint: Überzeugendes High-End Netzteil!

“

Das überarbeitete Revolution X't II konnte uns auf Anhieb überzeugen. Hersteller Enermax hat nicht nur die Elektronik messbar verbessert, sondern auch ein paar Watt mehr springen lassen. Darüber hinaus wissen nach wie vor die saubere Verarbeitungsqualität, die hochwertigen Kondensatoren, der recht leise Lüfter und der hohe Wirkungsgrad zu gefallen. Demnach bekommt man zum fairen Preis von knapp 100 Euro ein wirklich tolles 750 Watt Netzteil geboten, das keine gravierenden Kritikpunkte aufweist. Kurz gesagt: Eine klare Empfehlung!

Leistung

9

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

9

Verarbeitung

9

Preis

8

Richtig gut

hohe Leistung
moderne und ausgereifte Technik
hoher Wirkungsgrad
alle wichtigen Schutzschaltungen vorhanden
Verarbeitungsqualität (Gehäuse, Kabelstränge)
leiser Lüfter
Nachlaufautomatik
ausreichend Anschlüsse
abnehmbare Kabelstränge (teilmodular)
Länge der Kabel
5 Jahre Garantie
fairer Preis

Verbesserungswürdig

kein Überhitzungsschutz
