Einleitung und Datenblatt

Einleitung
In unserem heutigen Artikel werfen wir einen kritischen Blick auf das OCZ ZX Series 1000W. Was das High-End-Netzteil taugt, könnt ihr in unserem ausführlichen Testbericht nachlesen!
Über OCZ Technology

Bild 1/10 (Galerie öffnen)

With a 10-year history of developing best-in-class PC components for professionals, enthusiasts, and gamers, OCZ is committed to innovation and we share our customers’ passion for performance. Founded in 2002, San Jose, California-based OCZ Technology Group, Inc. has built on its expertise in high-speed memory to become a global leader in the design and manufacturing of industry-leading solid state drives (SSDs), a disruptive, game-changing technology that is replacing traditional rotating magnetic hard disk drives (HDDs). OCZ became one of the first major consumer brands to offer cost-efficient SSDs that helped to pioneer mainstream adoption over slower, less reliable HDDs, resulting in today’s burgeoning market. With a rich portfolio of consumer SSD offerings for laptop, desktop, and workstation applications covering a range of popular interfaces and media formats, our SSDs deliver exceptional I/O performance, differentiated features, lower power consumption and superior reliability, all of which translate into faster file transfers, instant system boot-ups, and an enhanced computing or gaming experience.
In addition to our SSD products and solutions, OCZ also offers a leading portfolio of premium power supply units (PSUs) under the OCZ and PC Power and Cooling brands which address a wide spectrum of applications ranging from desktop to industrial power management.
OCZ has a worldwide presence with regional offices and manufacturing in key regions to support our valued clients, and has earned outstanding brand equity and a reputation for quality products and customer service.
Datenblatt
• Lüfter: 140mm • PFC: aktiv • Anschlüsse (abnehmbar) : 1x 20/24-pin, 2x 4/8-pin ATX12V, 6x 6/8-pin PCIe, 12x SATA, 9x IDE, 1x Floppy • +3.3V: 30A • +5V: 30A • +12V: 83A • -12V: 0.6A • +5Vsb: 3.0A • durchschnittliche Effizienz: 89%, 80 PLUS Gold zertifiziert • Abmessungen: 150x86x175mm • Besonderheiten: Vollmodular • Herstellergarantie: fünf Jahre
Testsystem
Ultraforce WOW II Edition • Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: 2x NVIDIA GeForce GTX Titan SLI • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Creative Sound Blaster Z • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit (im Lieferumfang enthalten) • Zimmertemperatur: ca. 21°C • Garantiezeit: 5 Jahr Vor-Ort
• Sonstiges: Chroma Teststation

Testbericht

Technik

Bild 6/10 (Galerie öffnen)

Das OCZ ZX Series 1000W besitzt ein vollmodulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (90%). Darüber hinaus punktet die PSU mit einem sehr effektiven 14 cm Lüfter. Bei der 1000-Watt-Version ist die 12-Volt-Leitung für bis zu 83 Ampere ausgelegt (Single-Rail). Es stellt 1000 Watt Dauer-Ausgangsleistung bereit, wobei dank DC-DC-Topologie bis zu 100 Prozent von dieser Gesamtleistung über die 12V-Seite abgerufen werden können. Diese Leistung reicht locker für jedes Multi-GPU-Gaming-System aus. Ebenfalls besitzt das ZX Series 1000W die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, ab Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten. Die PSU beinhaltet Kondensatoren aus japanischer Fertigung mit niedrigem ESR, welche die Haltbarkeit verbessern, höchste Stabilität und Zuverlässigkeit bieten. Last but not least wären da noch Überstromschutz, Überspannungsschutz, Unterspannungsschutz und Kurzschlussschutz.
Intel Haswell-Ready: JA
Auf Nachfrage bei OCZ Technology wurde uns mitgeteilt, dass das ZX Series 1000W die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

Bild 9/10 (Galerie öffnen)

Über folgende Anschlüsse verfügt das Netzteil:
1x 20/24-pin - 60 cm 2x 4/8-pin ATX12V - 60/65 cm 6x 6/8-pin PCIe - 55 cm 12x SATA - 70 cm 9x IDE - 90 cm 1x Floppy - 105 cm
Verarbeitung

Bild 2/10 (Galerie öffnen)

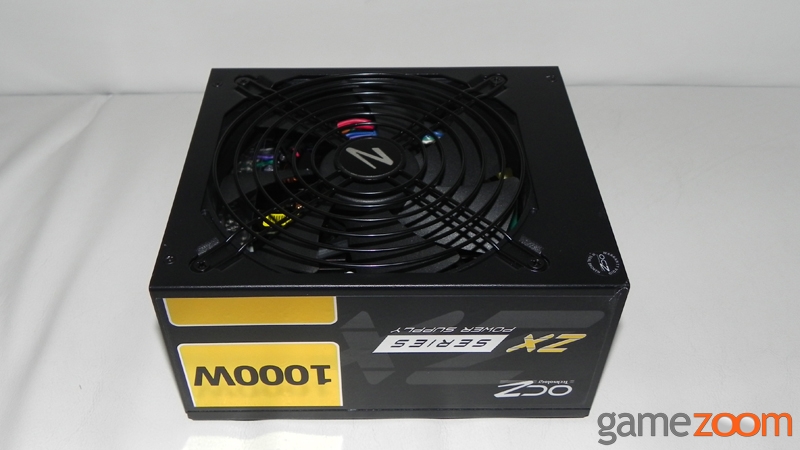

Unser Testmuster misst 150x86x175 mm (BxHxT). Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und High-Tower. Hersteller OCZ gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das OCZ ZX Series 1000W ist ab sofort im Handel erhältlich. Der aktuelle Verkaufspreis beträgt knapp 175 Euro (Stand: 17.06.2013).
Sommerpromo für OCZ Netzteil-Käufer
Beim Kauf eines beliebigen OCZ Netzteils erhalten Kunden jetzt einen kostenlosen Download für Far Cry 3. Es gelten Käufe ab dem 01. Juni 2013. Die Aktion ist gültig bis zum 14. Juli 2013.
Kunden können sich ganz einfach auf der Aktionsseite registrieren und erhalten danach von uns den kostenlosen Downloadcode für Ubisofts Uplay.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).

Messungen

OCZ ZX Series 1000W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (fünf Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

OCZ ZX Series 1000W - Ripple & Noise

Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

30 mV

+3.3V

14 mV

+5V

13 mV

Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

OCZ ZX Series 1000W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

47 °C

Gehäuse

42 °C

OCZ ZX Series 1000W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.19 Sone

Der Lüfter ist ein großes 140-mm-Modell, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Kleiner Wehrmutstropfen: Unter Volllast konnten wir leichtes Surren feststellen. Im Normalbetrieb konnten wir diesen Kritikpunkt jedoch nicht wahrnehmen.

OCZ ZX Series 1000W - Leistungsaufnahme

komplette System ohne Monitor

gemessene Verbrauch ohne Monitor

755 Watt

Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus zwei NVIDIA GeForce GTX Titan Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Kritik: Der Standby-Verbrauch könnte etwas niedriger sein.

OCZ ZX Series 1000W - Wirkungsgrad

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

88 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit und Wertung

„

Christoph meint: Power-PSU!

“

Multi-GPU-Anwender, Overclocker und Enthusiasten können beim Kauf des ZX Series 1000W nichts falsch machen. Das sauber verarbeitete Netzteil von OCZ punktet mit einer sehr guten Leistung (ausreichend Power für mehrere Grafikkarten), ausreichend Anschlussmöglichkeiten und einem hohen Wirkungsgrad (90 Prozent). Darüber hinaus weiß auch der Preis zu gefallen. Lediglich Silent-Anwender werden unter Volllast keine Freude mit unserem Testmuster haben, da der Lüfter in diesem Leistungsbereich ein leicht hörbares Surren von sich gibt. Trotz dieses kleinen Patzers können wir eine Kaufempfehlung für das ZX Series 1000W aussprechen.

Leistung

10

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

7

Richtig gut

saubere Verarbeitung
sehr gute Leistung
einwandfreie Technik
ErP Lot 6
(voll)modulares Kabelmanagement
sehr hoher Wirkungsgrad
recht leiser Lüfter
zahlreiche Anschlüsse
Länge der Kabel
unterstützt "Haswell" C6/C7 Low-Power States

Verbesserungswürdig

unter Volllast surrt der Lüfter etwas
