be quiet! Straight Power E9 CM 680W Netzteil - Test/Review
In unserem ersten Netzteiltest im neuen Jahr werfen wir einen kritischen Blick auf das brandneue be quiet! Straight Power E9 CM 680W.
Von Christoph Miklos am 16.01.2012 - 03:07 Uhr

Inhalt

Fakten

Hersteller

be quiet!

Release

Mitte Dezember 2011

Produkt

Netzteil

Preis

111,79 Euro

Webseite

Link

be quiet! Straight Power E9 CM 680W Netzteil Preisvergleich

Media (7)

⋮

Einleitung, Datenblatt, Testsystem

Einleitung

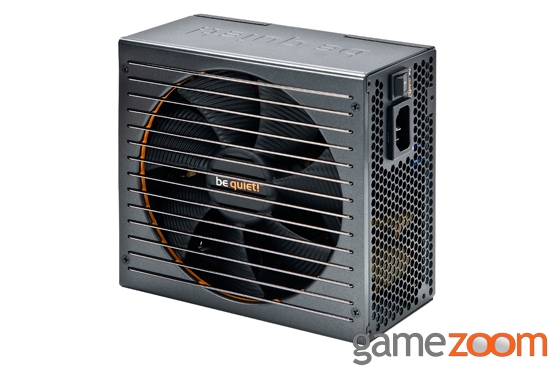

In unserem ersten Netzteiltest im neuen Jahr werfen wir einen kritischen Blick auf das brandneue be quiet! Straight Power E9 CM 680W.
Über be quiet!
be quiet! ist ein Premium-Markenhersteller im Bereich Stromversorgung und Kühlung von Desktop-PCs. Die Produkte von be quiet! zeichnen sich besonders durch einen extrem leisen Betrieb und eine sehr stabile Performance aus.
Dass die Produkte überzeugen, sieht man an der seit fünf Jahren ungeschlagenen Marktführerschaft von be quiet! in Deutschland im Bereich Netzteile. Zahlreiche Awards und Auszeichnungen für Netzteile und Kühlungsprodukte unterstreichen außerdem den Erfolg der Marke.
Von den Lesern der PC Games Hardware, eines der führenden Hardware-Magazine in Deutschland, wurde be quiet! fünf Mal in Folge zum Hersteller des Jahres in der Rubrik Netzteile gewählt. Auch in den Kategorien „Lüfter“ und „Kühler“ erreichte be quiet! dieses Jahr mit einem ersten und einem zweiten Platz hervorragende Ergebnisse.
Datenblatt
• 135mm Lüfter • aktive PFC • Anschlüsse (abnehmbar): 1x 20/24-pin, 1x 4/8-pin ATX12V, 4x 6/8-pin PCIe, 9x SATA, 6x IDE, 1x Floppy • +3.3V: 24A • +5V: 28A • +12V1: 18A • +12V2: 18A • +12V3: 22A • +12V4: 22A • -12V: 0.5A • +5Vsb: 3.0A • durchschnittliche Effizienz: 90%, 80 PLUS Gold zertifiziert • fünf Jahre Herstellergarantie (erstes Jahr Vor-Ort-Austausch in DE/FR für Endkunden) • BxHxT: 150x86x160mm • unterstützt ErP Lot 6
Testsystem
Ultraforce WOW II Edition • Mainboard: Gigabyte GA-Z68X-UD7-B3 (neues Testmainboard!) • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Grafikkarte: NVIDIA GeForce GTX 580 • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Onboard • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit (im Lieferumfang enthalten) • Zimmertemperatur: ca. 21°C • Garantiezeit: 5 Jahr Vor-Ort
• Garantiezeit: Chroma Teststation

Benchmarks

be quiet! Straight Power E9 CM 680W - Spannungen
Leistung und Stabilität der Hauptschienen
+12V
12.6 Volt
+5V
5.25 Volt
+3.3V
3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (3 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.
be quiet! Straight Power E9 CM 680W - Ripple & Noise
Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien
+12V1
25 mV
+12V3
24 mV
+12V2
23 mV
+12V4
22 mV
+3.3V
17 mV
+5V
14 mV

Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.
be quiet! Straight Power E9 CM 680W - Temperaturen
Temperatur am Gehäuse und im Innenraum
Innenraum
46 °C
Gehäuse
38 °C

be quiet! Straight Power E9 CM 680W - Lautstärke
Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung
gemessene Lautstärke
0.15 Sone

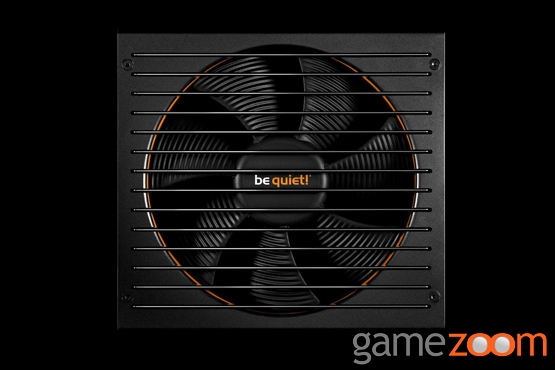

Der Lüfter ist ein großes 135-mm-Modell aus der hauseigenen „SilentWings“-Serie, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Auch unter Volllast erzeugt der Netzteillüfter ein kaum hörbares Geräusch.
be quiet! Straight Power E9 CM 680W - Leistungsaufnahme
Gigabyte GA-P67A-UD4, Intel Core i5 2500K @ 4,4 GHz, GeForce GTX 580, 16GB DDR3-1600 RAM (Ultraforce RAM), Samsung DVD-Dual Layer Writer
gemessene Verbrauch ohne Monitor
442 Watt

Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus einer NVIDIA GeForce GTX 580 Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: der geringe Verbrauch im Standby-Betrieb.
be quiet! Straight Power E9 CM 680W - Wirkungsgrad
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
89 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Technik, Ausstattung, Verarbeitung, Preis

Technik
Das effiziente be quiet! Netzteil setzt auf einen hohen Wirkungsgrad (durchschnittlich 90%) und ein praktisches Kabelmanagement (teilmodular). Darüber hinaus punktet die PSU mit einem sehr effektiven 13.5 cm Lüfter. Bei der 680-Watt-Version ist die 12-Volt-Leitung für bis zu 80 Ampere ausgelegt, wobei diese vierfach gesplittet ist (a 18 bzw. 22 Ampere). Diese Leistung reicht locker für jedes Gaming-System aus. Ebenfalls besitzt das Straight Power E9 die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, ab Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten. Last but not least wären da noch Überstromschutz, Überspannungsschutz, Unterspannungsschutz und Kurzschlussschutz.
Ausstattung

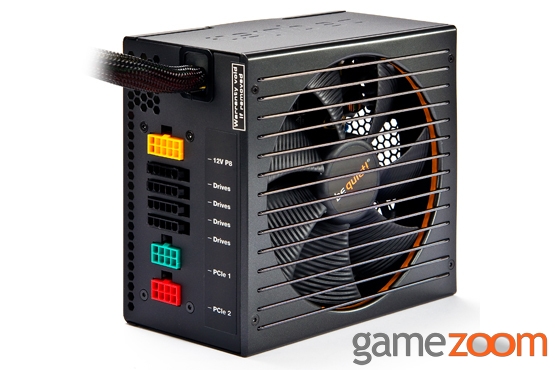

Über folgende Anschlüsse verfügt das Netzteil:
1x 20/24-pin 1x 4/8-pin ATX12V 4x 6/8-pin PCIe 9x SATA 6x IDE 1x Floppy
Verarbeitung
Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. be quiet! gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das be quiet! Straight Power E9 CM 680W ist ab sofort im Handel erhältlich. Der Preis schlägt mit knapp 112 Euro (Stand: 16.01.2012) ordentlich zu Buche.

Fazit und Wertung

„

Christoph meint: Power + Silent = be quiet! Straight Power E9 CM 680W!

“

Kritikpunkte oder gar Mängel sucht man beim neuen be quiet! Straight Power E9 CM 680W Netzteil vergebens. Unser Testmuster bietet selbst für Enthusiasten-Systeme ausreichend Power und bleibt darüber hinaus unter Last angenehm leise. Auch wissen Verarbeitungsqualität, Anzahl der Anschlussmöglichkeiten und Wirkungsgrad zu gefallen. Lediglich der happige Preis trübt den Gesamteindruck etwas.

90%
Leistung
10
Technik
10
Ausstattung
9
Temperatur
9
Lautstärke
10
Verarbeitung
10
Preis
6
Richtig gut
  • sehr gute Verarbeitungsqualität
  • top Technik
  • modulares Kabelmanagement
  • hoher Wirkungsgrad
  • ausreichend Anschlussmöglichkeiten
  • Länge der Kabel
  • sehr leiser Lüfter
  • geringe Wärmeentwicklung
  • ErP-Ready
Verbesserungswürdig
  • teuer
