Einleitung und Datenblatt

Einleitung
Es wird farbenfroh: Der taiwanische Hersteller Thermaltake baut seine „Smart Pro“-Netzteilserie um weitere Modelle aus. Wir durften das neue Thermaltake Smart Pro RGB Bronze 850W mit RGB-Lüfter auf den Prüfstand schicken.

Bild 1/9 (Galerie öffnen)

Über Thermaltake
The beginning of every myth and legend is about dreams and desire: the challenging, creative and combative features of Thermaltake Group create an exciting and fascinating user experience to share with everyone, while allowing users to enter a selfless state in terms of function and potential.
Thermaltake Group's 3 main brands: Thermaltake, Tt eSPORTS and LUXA2 have been merchandising throughout the world, and have successfully established 6 business footholds in areas such as Europe, America, Oceania, Japan and China, with 95 regional distributors and over 4000 premium retailers. All product planning is orientated by observation of global PC peripheral market and understanding of consumer demands. Thermaltake creates direct contact opportunities with resellers and consumers by participating major global ICT exhibitions and trade shows every year, and develop innovative marketing strategies for the promotions of new products. Meanwhile, Thermaltake incorporates the composite marketing system by making branch offices and regional distributors both the distribution channel and technical support or service center to provide instant support; by maintaining close contact with end users, we manage to strengthen corporate competitiveness and create the momentum for the growth of accomplishments.
With its outstanding wisdom and strength, Thermaltake Group is recruiting creative talents to build a cultural brand for the enjoyment of entertainment, e-Sports, technology and lifestyle!
Datenblatt
• Lüfter: 140mm semi-passiv (RGB beleuchtet) • PFC: aktiv • Anschlüsse (vollmodular): 1x 24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 9x SATA, 6x IDE, 1x Floppy • +3.3V: 22A • +5V: 22A • +12V: 70.5A • -12V: 0.3A • +5Vsb: 2.5A • durchschnittliche Effizienz (115V): >85% • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x170mm • Besonderheiten: unterstützt "Haswell" C6/C7 Low-Power States, ErP Lot 6 • Herstellergarantie: sieben Jahre
Preis: 110 Euro (Stand: 23.02.2017)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 1080 • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht

Technik
Das Thermaltake Smart Pro RGB Bronze 850W besitzt ein voll-modulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (durchschnittlich 85%). Darüber hinaus punktet die PSU mit einem sehr effektiven 14-cm-Lüfter mit RGB-Beleuchtung. Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 70.5 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Die Netzteile werden laut RealHardTechX von Channel Well Technology (CWT) gefertigt. Sowohl auf Primär- als auch Sekundärseite werden Elkos von Rubycon eingesetzt (105°C). Alles in allem also eine gute Bauteilauswahl.

Bild 8/9 (Galerie öffnen)

Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Thermaltake wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

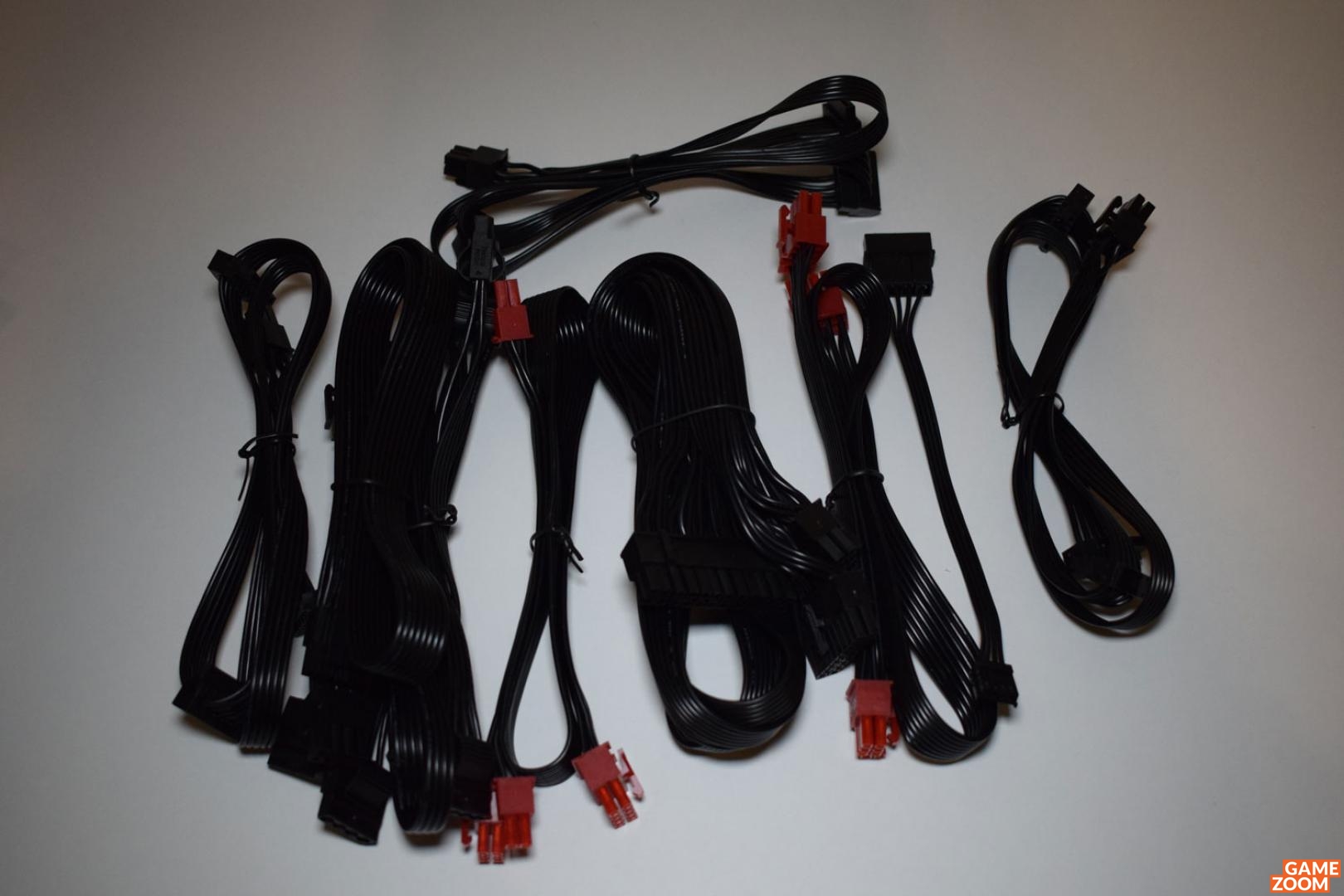

Über folgende Anschlüsse verfügt das Netzteil:
1x 24-Pin - 550 mm - abnehmbar 1x 4/8-Pin ATX12V - 550 mm - abnehmbar 4x 6/8-Pin PCIe - 550 mm - abnehmbar 9x SATA - 550 mm - abnehmbar 6x IDE - 550 mm - abnehmbar 1x Floppy - 550 mm - abnehmbar

Bild 2/9 (Galerie öffnen)

Im Lieferumfang enthalten sind:
• Netzteil • Kabelset • Schraubenset • Anleitung • Kabelbinder • Stromkabel
Verarbeitung
Das gesamte Netzteil (150x86x170 mm; knapp 3,2 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Beim Thermaltake Smart Pro RGB Bronze 850W bekommt der Käufer sieben Jahre Garantie.

Bild 3/9 (Galerie öffnen)

Preis und Verfügbarkeit
Das Thermaltake Smart Pro RGB Bronze 850W ist ab sofort im Handel erhältlich. Der Preis beträgt 110 Euro (Stand: 23.02.2017).

Spannungen

Thermaltake Smart Pro RGB Bronze 850W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (sechs Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Thermaltake Smart Pro RGB Bronze 850W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

20 mV

+5V

5 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Thermaltake Smart Pro RGB Bronze 850W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

39 °C

Gehäuse

31 °C

Thermaltake Smart Pro RGB Bronze 850W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine - weniger ist besser

gemessene Lautstärke

0.24 Sone

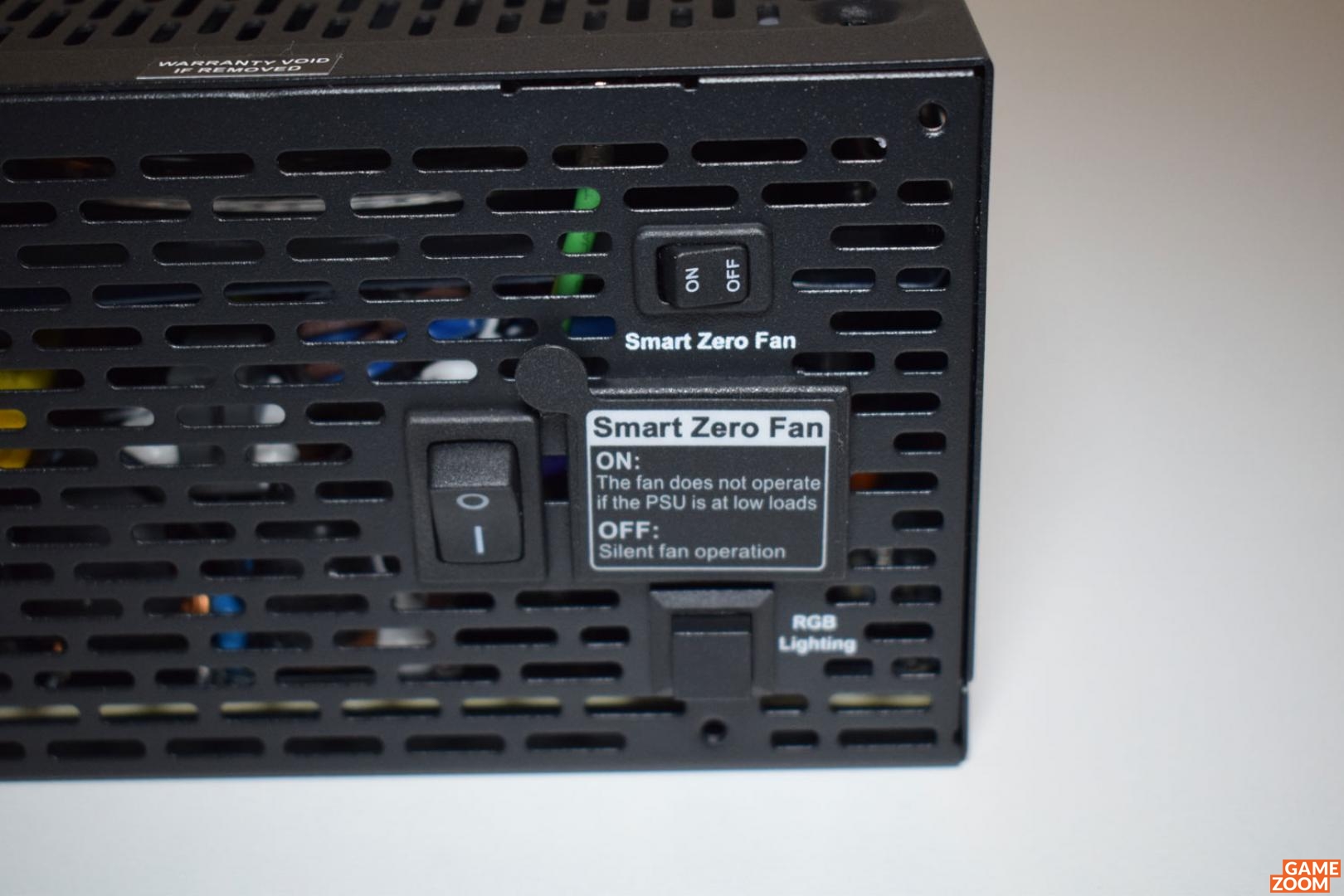

Als Lüfter kommt ein 140-mm-Fan mit FDB-Gleitlager zum Einsatz. Im normalen Desktop-/Office-Alltag ist das Netzteil sehr leise. Erst unter Volllast ist das Netzteil leicht hörbar. Vorbildlich: Bei einer Auslastung von unter 10 Prozent bleibt der Lüfter im sogenannten „Zero-Fan“-Modus komplett stehen. Man kann an der Rückseite des Netzteiles nicht nur den „Zero-Fan“-Modus aktivieren bzw. deaktivieren, sondern auch die Beleuchtung des Lüfters anpassen (5 Beleuchtungsmodi).

Bild 6/9 (Galerie öffnen)

Leistungsaufnahme

Thermaltake Smart Pro RGB Bronze 850W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

553 Watt

Unser neues High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Thermaltake Smart Pro RGB Bronze 850W - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

83 %

Thermaltake Smart Pro RGB Bronze 850W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

85 %

Ein verdientes 80PLUS-Bronze-Zertifikat.

Fazit und Wertung

„

Christoph meint: Gutes und farbenfrohes Netzteil!

“

Das neue und farbenfrohe Thermaltake Smart Pro RGB Bronze 850W richtet sich eher an preisbewusster Zocker und Casemodder. Das Netzteil bietet eine sehr gute Technik, hochwertige Verarbeitungsqualität und, dem RGB-Trend folgend, hübsche Beleuchtung. Die zahlreichen Anschlussmöglichkeiten runden die PSU perfekt ab. Auch der Verkaufspreis geht angesichts der gebotenen Leistung und Qualität in Ordnung. Kurz gesagt: RGB-Fans können ruhig einen Blick riskieren!

Leistung

9

Technik

9

Ausstattung

10

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

8

Richtig gut

saubere Verarbeitungsqualität
Leistung
gute Technik und Messwerte
hochwertige Bauteile
semi-passiv Modus
sämtliche Schutzschaltungen vorhanden
hoher Wirkungsgrad (80PLUS Bronze)
ausreichend Anschlüsse
Länge der Kabel
(voll)modulares Kabelmanagement
RGB-Beleuchtung (Lüfter)
7 Jahre Garantie
fairer Preis

Verbesserungswürdig

Lüfter unter Volllast leicht hörbar
