Einleitung und Datenblatt

Einleitung
Kurz vor der gamescom hat uns der bekannte Netzteil-Hersteller Seasonic sein aktuelles Flaggschiff für Testzwecke zukommen lassen. Was das Platinum Series 760W taugt, könnt ihr in unserem ausführlichen Testbericht nachlesen!
Über Seasonic

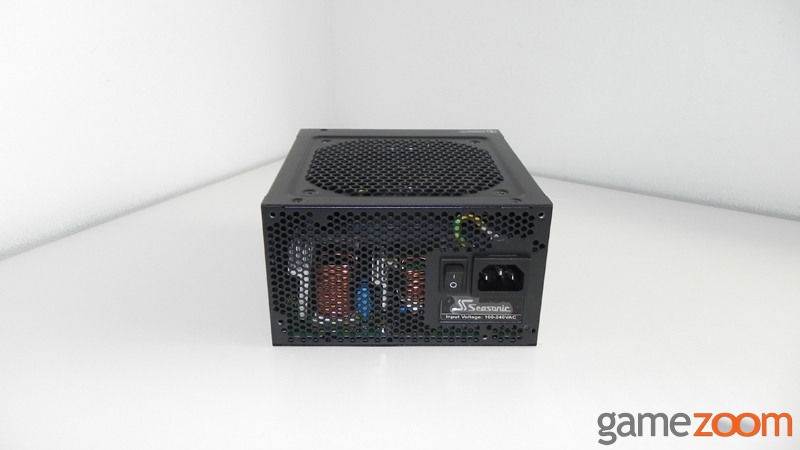

Bild 1/9 (Galerie öffnen)

Since the incorporation of Sea Sonic Electronics Co., Ltd. in 1975, we have maintained our focus on research and development and the production of quality power conversion products.
For the past decades, supported by cutting edge technology based upon a strong research and development team, Sea Sonic Electronics has provided timely and professional solutions to meet many of the IT industry's requirements.
For the future, we will continue our philosophy of dedication; innovation, professionalism and 4G's (Great Technology, Great Quality, Great Service & Great Price) in order to maintain our goal of continued long-term business partnerships and create "win-win" situations for our customers.
Datenblatt
• Lüfter: 120mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 8-Pin EPS12V, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 10x SATA, 5x IDE, 1x Floppy • +3.3V: 25A • +5V: 25A • +12V: 63A • -12V: 0.5A • +5Vsb: 3.0A • durchschnittliche Effizienz: 91%, 80 PLUS Platinum zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x160mm • Besonderheiten: Vollmodular, unterstützt ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States • Herstellergarantie: sieben Jahre
Testsystem
• Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: NVIDIA GeForce GTX Titan • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Realtek ALC892 (Onboard) • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik

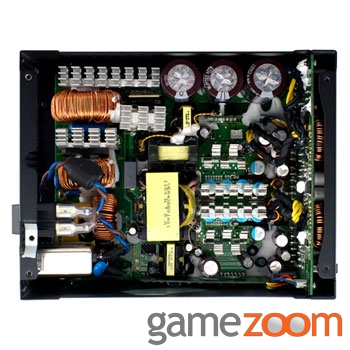

Bild 9/9 (Galerie öffnen)

Das Seasonic Platinum Series 760W besitzt ein vollmodulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 92%). Darüber hinaus punktet die PSU mit einem effektiven 120 mm Lüfter. Bei unserem Testmuster kommt LLC-Resonanzwandler-Topologie zum Einsatz, sekundärseitig ergänzt durch Synchronous Rectification und DC-DC-Wandler. Das Platinum Series 760W wird im eigenen Haus gefertigt und verwendet nur hochwertige Kondensatoren. Primär- und sekundärseitig sind Kondensatoren von Nippon Chemi-con zu finden, die allesamt für 105°C ausgelegt sind.
Bei der 760-Watt-Version ist die 12-Volt-Leitung für bis zu 63 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Multi-GPU-Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Seasonic wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Bild 2/9 (Galerie öffnen)

1x 20/24-Pin - (590mm) - abnehmbar
2x 4/8-Pin ATX12V - (650mm) - abnehmbar
4x 6+2-Pin-PCIe - (600mm) - abnehmbar
10x SATA - (530mm) - abnehmbar
5x 4-Pol-Molex - (550mm) - abnehmbar
1x Floppy - (140mm) - abnehmbar
Lieferumfang: Neben den obligatorischen Anschlusskabeln samt Aufbewahrungstasche, einigen Klett- und Kunststoffkabelbindern und dem Netzkabel ist auch ein ordentliches Handbuch beigelegt.
Verarbeitung

Bild 3/9 (Galerie öffnen)

Das gesamte Netzteil (150x86x160 mm; knapp 2,7 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Hersteller Seasonic gibt sieben Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Seasonic Platinum Series 760W ist ab sofort im Handel erhältlich. Der Preis beträgt 155 Euro (Stand: 22.07.2014).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #3 by Seasonic

Im dritten "Tipps zum Netzteilkauf"-Video gehen wir auf das Thema lüfterlose Netzteile ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Messungen

SS-760XP2 - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (drei Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

SS-760XP2 - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

9 mV

+5V

4 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

SS-760XP2 - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

37 °C

Gehäuse

30 °C

SS-760XP2 - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.20 Sone

Der Lüfter ist ein 120-mm-Modell (San Ace 120; 9S1212F404; max. 2.200 U/min), welches mit einem besonders langlebigen (Doppelkugel)Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Ein besonderes Merkmal der Platinum-Modelle von Seasonic ist die umschaltbare Lüftersteuerung. Per Kippschalter an der Rückseite kann man zwischen zwei Modi wählen. Im S²FC-Modus (Standard) arbeitet die Kühlung stets aktiv, der Lüfter soll bis zirka 50 Prozent Last konstant im „Silent Mode“ drehen und wird dann langsam hochgefahren. Im Hybrid-Modus (S³FC) bleibt der Lüfter bis zu einer maximalen Auslastung von 30 Prozent „still“. Erst bei einer höheren Belastung schaltet sich der Lüfter automatisch dazu.

SS-760XP2 - Leistungsaufnahme

gesamte System ohne Monitor

gemessene Verbrauch ohne Monitor

445 Watt

Unser Testsystem - bestehend aus einer NVIDIA GeForce GTX Titan Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

SS-760XP2 - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

91 %

SS-760XP2 - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

90 %

Ein verdientes 80PLUS-Platinum-Zertifikat.

Fazit und Wertung

„

Christoph meint: Fantastisches Netzteil!

“

Mit dem P760 zeigt Seasonic erneut, warum man zur Elite der Netzteilhersteller gezählt wird. Das Platinum Series 760W punktet auf der ganzen Linie und lässt -fast- die gesamte Konkurrenz alt aussehen. Für das High-End-Netzteil sprechen die top Verarbeitungsqualität, die exzellente Technik und der sehr hohe Wirkungsgrad. Auch das ausgeklügelte Kühlkonzept und das vollmodulare Kabelmanagement sprechen für die PSU. Als Schnäppchen geht das Platinum Series 760W natürlich nicht durch, doch das wird Enthusiasten und Power-Anwender kaum interessieren - gute Technik hat eben ihren Preis. Angesichts der zahlreichen „Pro-Punkte“ können wir eine klare Kaufempfehlung für unser Testmuster aussprechen!

Leistung

10

Technik

10

Ausstattung

10

Temperatur

10

Lautstärke

9

Verarbeitung

10

Preis

8

Richtig gut

Leistung
Technik
sehr hoher Wirkungsgrad
Verarbeitungsqualität
hochwertige Bauteile
recht leiser Lüfter
semi-passiv Lüftersteuerung
zahlreiche Anschlüsse
Länge der Kabel
7 Jahre Garantie
Schutzschaltungen

Verbesserungswürdig

nichts gravierendes gefunden
