Einleitung und Datenblatt

Einleitung
Mit dem M12II Bronze Evo Edition 620W bringt Seasonic einen überarbeiteten Klassiker zum interessanten Preis auf den Markt. Wir haben das Netzteil auf den Prüfstand geschickt.
Über Seasonic

Bild 1/8 (Galerie öffnen)

Since the incorporation of Sea Sonic Electronics Co., Ltd. in 1975, we have maintained our focus on research and development and the production of quality power conversion products.
For the past decades, supported by cutting edge technology based upon a strong research and development team, Sea Sonic Electronics has provided timely and professional solutions to meet many of the IT industry's requirements.
For the future, we will continue our philosophy of dedication; innovation, professionalism and 4G's (Great Technology, Great Quality, Great Service & Great Price) in order to maintain our goal of continued long-term business partnerships and create "win-win" situations for our customers.
Datenblatt
• Lüfter: 120mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 5x IDE, 1x Floppy • +3.3V: 24A • +5V: 24A • +12V1: 24A • +12V2: 24A • -12V: 0.8A • +5Vsb: 2.5A • durchschnittliche Effizienz: >85% • Formfaktor: ATX PS/2 • Besonderheiten: unterstützt ErP Lot 6 • Herstellergarantie: fünf Jahre
Testsystem
• Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: NVIDIA GeForce GTX Titan • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Realtek ALC892 (Onboard) • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik

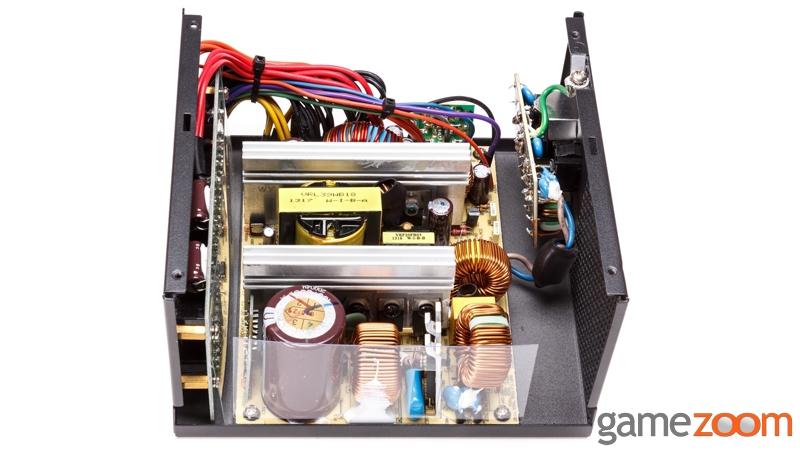

Bild 8/8 (Galerie öffnen)

Das M12II-620 Bronze EVO Edition 620W besitzt ein vollmodulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (durchschnittlich 85%). Darüber hinaus punktet die PSU mit einem sehr effektiven 120 mm Lüfter. Bei der 620-Watt-Version ist die 12-Volt-Leitung für bis zu 48 Ampere ausgelegt (Dual-Rail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Bei dem Bauteilen im Innenraum setzt Seasonic auf hochwertige J-Kondensatoren (Nippon Chemi Con und Rubycon, ausgelegt für 105 °C // Primärkondensator: Nippon Chemi Con 400V, 330uF, ausgelegt für 105°C). Darüber hinaus sorgen fünf Passivkühlerkörper aus Aluminium für eine zusätzliche Kühlleistung. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, ab Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Seasonic wurde uns mitgeteilt, dass das Netzteil die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

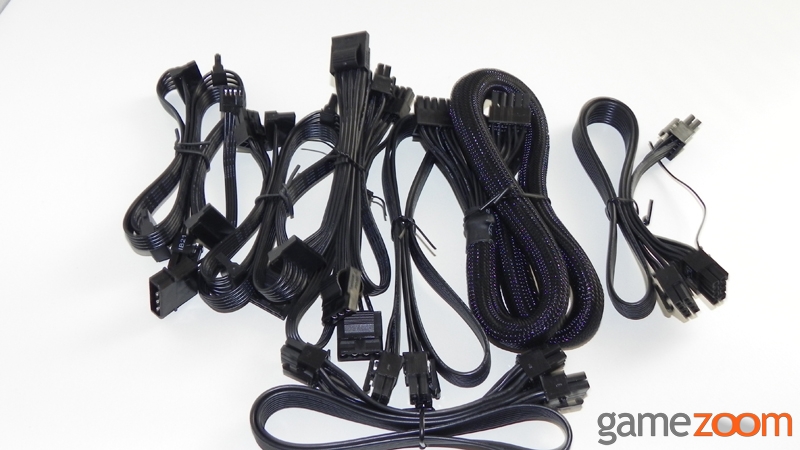

Bild 2/8 (Galerie öffnen)

1x MB 20+4 pin - 610 mm 4x 6+2 pin PCIe - 650 mm 1x CPU 8/4P – 650 mm 2x SATA - x8 / x2 (760 mm)/ 420 mm) 2x IDE - x3 / x2 (640 mm)/ (420 mm) 1x Floppy - x1 (101 mm)
Sämtliche Kabelstränge sind abnehmbar.
Verarbeitung

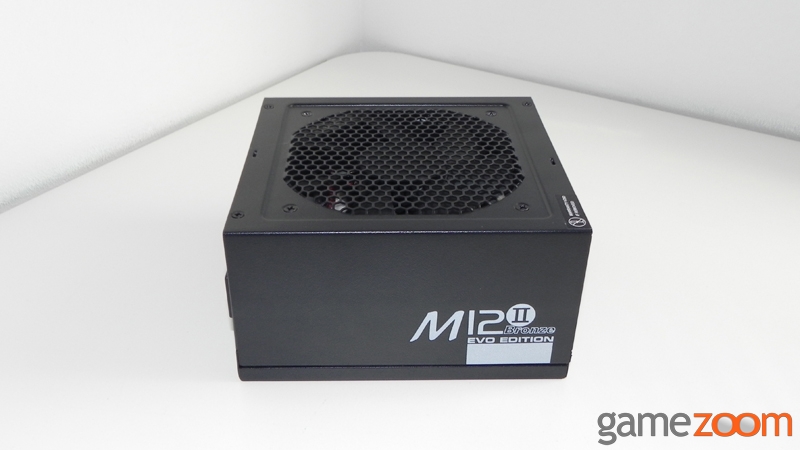

Bild 3/8 (Galerie öffnen)

Unser Testmuster misst 150 x 86 x 170 mm (B x H x T) und bringt knapp 2.5 Kilogramm auf die Waage. Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die verwendeten Flachbandkabel (Ausnahme: 20/24-Pin) sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern obendrein auch den Luftfluss, was wiederum zu geringeren Temperaturen im System führt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Seasonic gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Seasonic M12II-620 Bronze EVO Edition 620W wandert ab sofort für knapp 80 Euro (Stand: 9.08.2014) über den Ladentisch.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #3 by Seasonic

Im dritten "Tipps zum Netzteilkauf"-Video gehen wir auf das Thema lüfterlose Netzteile ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Messungen

Seasonic M12II-620 Bronze EVO Edition 620W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (6 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Seasonic M12II-620 Bronze EVO Edition 620W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V2

25 mV

+12V1

23 mV

+5V

8 mV

+3.3V

7 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Seasonic M12II-620 Bronze EVO Edition 620W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

39 °C

Gehäuse

34 °C

Seasonic M12II-620 Bronze EVO Edition 620W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.27 Sone

Für die Kühlung kommt ein kugelgelagerter sowie temperaturgesteuerter 120-mm-Lüfter vom Typ AD1212UB-A70GL (12V, 0.50A, 2500 RPM, 98.6 CFM, 43.3 dBA) der Firma ADDA zum Einsatz, welcher auch schon in etlichen anderen Modellen von Seasonic genutzt wird. Der Fan bietet eine sehr gute Leistung und hohe Langlebigkeit. Kleiner Wehrmutstropfen: Unter Last konnten wir ein Surren feststellen.

Seasonic M12II-620 Bronze EVO Edition 620W - Leistungsaufnahme

gesamte System ohne Monitor

gemessene Verbrauch ohne Monitor

436 Watt

Unser Testsystem - bestehend aus einer NVIDIA GeForce GTX Titan Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Seasonic M12II-620 Bronze EVO Edition 620W - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

87 %

Seasonic M12II-620 Bronze EVO Edition 620W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

88 %

Ein verdientes 80PLUS-Bronze-Zertifikat.

Fazit und Wertung

„

Christoph meint: Preis-/Leistungs-Sieger der Redaktion!

“

Mit dem M12II-620 Bronze EVO Edition 620W liefert Seasonic ein bezahlbares High-Quality Netzteil ab. Für knapp 80 Euro bekommt man nicht nur eine sehr gute Verarbeitungsqualität und Technik geboten sondern auch ausreichend Anschlussmöglichkeiten, einen hohen Wirkungsgrad und alle gängigen Schutzschaltungen (inkl. 5-Jahres-Garantie). Lediglich die Lautstärke unter Last trübt den positiven Gesamteindruck etwas. Angesichts des tollen Preis-/Leistungs-Verhältnis können wir eine klare Kaufempfehlung für das Seasonic Netzteil aussprechen!

Leistung

9

Technik

10

Ausstattung

9

Temperatur

9

Lautstärke

8

Verarbeitung

10

Preis

9

Richtig gut

ausreichend Leistung
saubere und moderne Technik
hoher Wirkungsgrad
Verarbeitungsqualität (Gehäuse und Innenraum)
hochwertige Bauteile
zahlreiche Anschlüsse
Länge der Kabel
5 Jahre Garantie
Schutzschaltungen
fairer Preis

Verbesserungswürdig

Lüfter unter Last hörbar
