Einleitung & Datenblatt

Einleitung
Der chinesische Hersteller Sama ist hierzulande noch recht unbekannt, hat sich aber schon im asiatischen Raum einen Namen gemacht. Sama produziert unter anderem eigene Netzteile und fungiert sogar als OEM-Fertiger für kleinere Firmen. Der deutsche Großhändler Inter-Tech hat nun erste Sama Netzteile nach Europa gebracht. Wir durften das „HTX-750-B7 Armor 750W“ auf den Prüfstand schicken.

Bild 1/7 (Galerie öffnen)

Über Sama
SAMA Technology is a leader in high-performance enthusiast-grade PC components and peripherals for the gaming and PC DIY markets. Founded in 2003, SAMA is recognized as a R&D & manufacturing pioneer in the industry and has maintained our position as a market leader. SAMA has achieved great success in the distribution channel in China. Also, SAMA has developed a global operations infrastructure with extensive marketing and distribution channel relationships, and our products are available through leading distributors and retailers worldwide.
SAMA’s hardware is always DNA with “Innovation”. We are offering innovation products which is user friendly for system integrators & PC enthusiasts worldwide by delivering leading-edge technology backed by renowned service and support.
Datenblatt
• Lüfter: 120mm, 19-22dB(A) • PFC: aktiv • Anschlüsse (vollmodular): 1x 20/24-Pin, 2x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 8x SATA, 3x IDE, 1x Floppy • +3.3V: 24A • +5V: 15A • +12V: 61A • -12V: 0.3A • +5Vsb: 3A • durchschnittliche Effizienz (115V): 90%, 80 PLUS Gold zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x180mm • Besonderheiten: ErP Lot 6 • Herstellergarantie: fünf Jahre
Preis: 93 Euro (Stand: 15.01.2018)
Testsystem
• Mainboard: ASUS ROG Strix X99 Gaming • Prozessor: Intel Core i7-6950X Extreme Edition @ 10x 4,0 GHz • Arbeitsspeicher: Kingston HyperX Predator DIMM Kit 32GB, DDR4-3200 • Grafikkarte: Inno3D GeForce GTX 1080 Ti iChill X4 Ultra • Prozessorkühler: Alpenföhn Olymp • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound Blaster Z • Festplatten: Toshiba OCZ RD400 512GB, M.2 • Gehäuse: be quiet! Dark Base Pro 900 • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Schutz

Technik
Das Sama HTX-750-B7 Armor 750W besitzt ein voll-modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 90 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 12-cm-Lüfter. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Das Netzteil wird direkt von Sama gefertigt. Sowohl auf Primär- als auch Sekundärseite werden Elkos von LG eingesetzt (105°C). Alles in allem also eine gute Bauteilauswahl. Die Lotqualität im Inneren gibt auch keinen Anlass zur Kritik.

Bild 6/7 (Galerie öffnen)

Bei der 750-Watt-Version ist die 12-Volt-Leitung für bis zu 61 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Intel Haswell-Ready: JA
Auf Nachfrage bei Sama wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Nein	Nein/Nein
ÜBERHITZUNGSSCHUTZ (OTP)	Nein	Nein/Nein

Verarbeitung & Preis

Verarbeitung

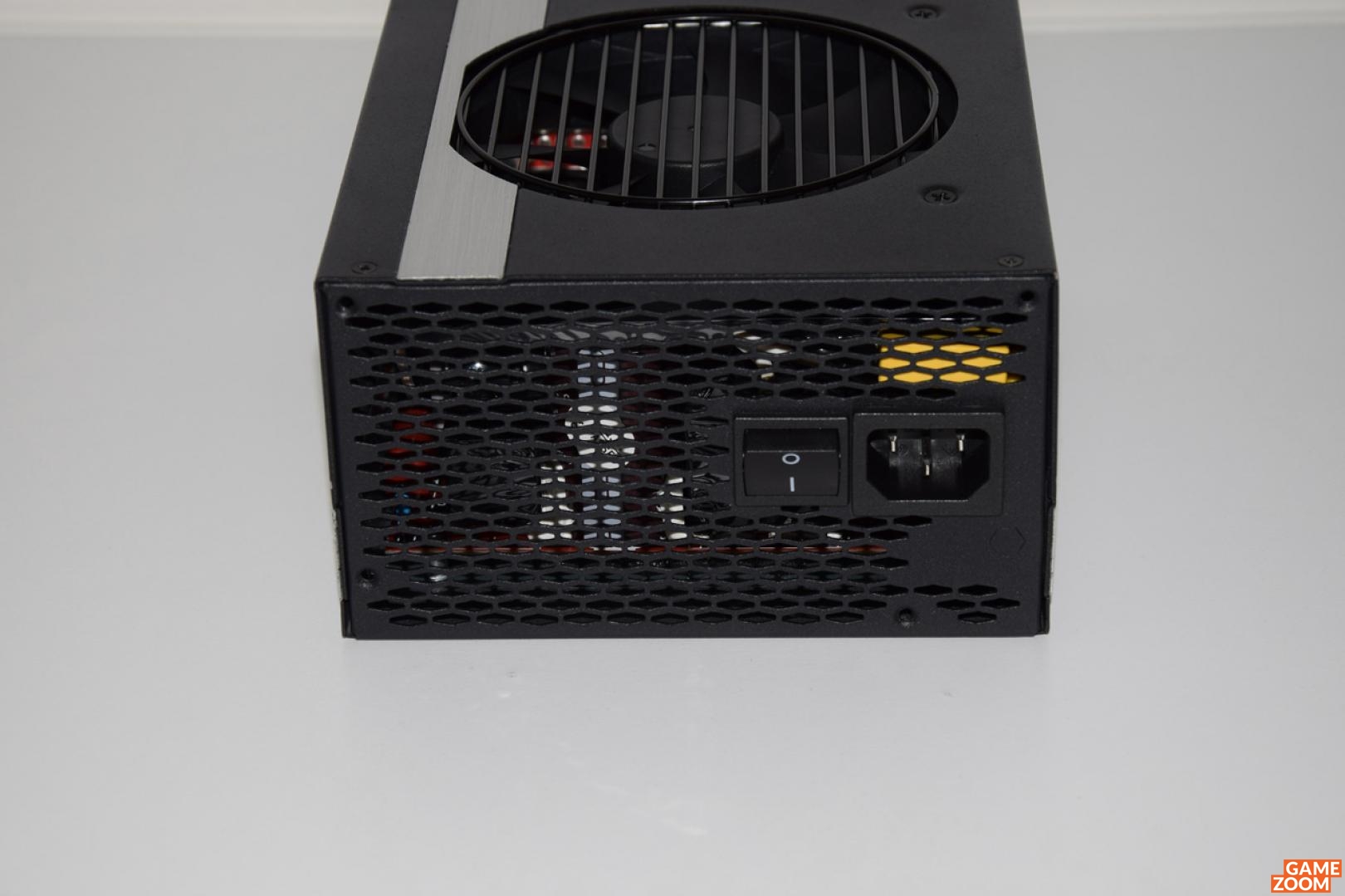

Das Netzteil (150x86x180 mm (B x H x T); knapp 1.8 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Die Flachbandkabel glänzen durch eine ordentliche Qualität. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Die Garantiezeit des Netzteiles beträgt 5 Jahre.

Bild 3/7 (Galerie öffnen)

Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Anzahl	Type	Länge (mm)
1	20+4-Pin	550
2	4+4-Pin	600
4	6+2-Pin-PCIe	500+150
8	SATA	500+150+150+150
3	IDE/Molex	500+150+150+150
1	Floppy	150

Bild 2/7 (Galerie öffnen)

Im Lieferumfang enthalten sind: Netzteil, Stromkabel und eine verständliche Bedienungsanleitung.
Preis und Verfügbarkeit
Das Sama HTX-750-B7 Armor 750W ist ab sofort im Handel erhältlich. Der Preis beträgt 93 Euro (Stand: 15.01.2018).

Spannungen

Sama HTX-750-B7 Armor 750W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (neun Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Sama HTX-750-B7 Armor 750W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

35 mV

+5V

5 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Sama HTX-750-B7 Armor 750W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

37 °C

Gehäuse

29 °C

Sama HTX-750-B7 Armor 750W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine - weniger ist besser

gemessene Lautstärke

0.28 Sone

Als Lüfter kommt ein 120-mm-Fan von Sanyo Denki mit Doppelkugellager zum Einsatz (Modellnummer: 9S1212L402; 12 V, 120 mm, 1500 RPM, 48.1 CFM). Im normalen Desktop-/Office-Alltag ist das Netzteil sehr leise. Erst unter Volllast ist ein leichtes Lüfterrauschen wahrnehmbar.

Bild 4/7 (Galerie öffnen)

Leistungsaufnahme

Sama HTX-750-B7 Armor 750W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

652 Watt

Unser Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Ti Grafikkarte in Kombination mit einem übertakteten Intel Core i7-6950X Extreme Edition Prozessor - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Sama HTX-750-B7 Armor 750W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

90 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit & Wertung

„

Christoph meint: Gutes Netzteil zum fairen Preis!

“

Das neue HTX-750-B7 Armor 750W richtet sich ganz klar an preisbewusste Anwender, die aber trotzdem ein gutes Netzteil für ihr Geld wollen. Für faire 93 Euro bekommt man eine saubere Verarbeitungsqualität, hochwertige Bauteile und fünf Jahre Garantie. Für unser Testmuster sprechen aber auch die guten Messwerte, der sehr hohe Wirkungsgrad und die zahlreichen Anschlussmöglichkeiten (+lange und abnehmbare Kabelstränge). Kritik gibt es lediglich für den Lüfter, der ruhig etwas leiser arbeiten dürfte (eventuell hätte man auch ein 140-mm-Modell nehmen sollen). Auch hätte man ein paar Schutzschaltungen mehr springen lassen können. Trotz dieser Kritikpunkte können wir eine Empfehlung für das HTX-750-B7 Armor 750W von Sama aussprechen.

Leistung

9

Technik

9

Ausstattung

8

Temperatur

9

Lautstärke

8

Verarbeitung

8

Preis

8

Richtig gut

saubere Verarbeitungsqualität
gute Wahl der Bauteile
ordentliche Lotqualität
ausreichend Leistung
hoher Wirkungsgrad
gute Technik und Messwerte
zahlreiche Anschlüsse
Länge der Kabel
(voll)modulares Kabelmanagement
5 Jahre Garantie
fairer Preis

Verbesserungswürdig

steife Flachbandkabel
Lüfter unter hoher Last leicht hörbar
nicht sämtliche Schutzschaltungen vorhanden
