Gigabyte GA-Z87X-OC - Test/Review
Speziell für alle Haswell-Overclocker hat Gigabyte das neue GA-Z87X-OC auf den Markt gebracht.
Von Christoph Miklos am 05.06.2013 - 09:34 Uhr

Inhalt

Fakten

Hersteller

Gigabyte

Release

02.06 2013

Produkt

Mainboard

Preis

ab 184,85 Euro

Webseite

Link

Gigabyte GA-Z87X-OC Preisvergleich

Media (21)

⋮

Einleitung und Datenblatt

Einleitung
Speziell für alle Haswell-Overclocker hat Gigabyte das neue GA-Z87X-OC auf den Markt gebracht. Mehr Details zum OC-Board in unserem ausführlichen Testbericht!
Über Gigabyte
GIGABYTE, mit Sitz in Taipeh, Taiwan, ist eine führende Marke in der IT-Branche mit Mitarbeitern und Vertriebskanälen in fast jedem Land. Nach der Gründung im Jahr 1986 startete GIGABYTE als kleines Marktforschungs- und Entwicklungsteam und hat sich seitdem eine führende Position unter den weltweiten Mainboard- und Grafikkartenherstellern erarbeitet.
Neben Mainboards und Grafikkarten hat GIGABYTE das Produktangebot um PC-Komponenten, PC-Peripheriegeräte, Notebooks, Desktop-PCs, Netzwerkprodukte, Server und Smartphones erweitert, um alle Facetten des digitalen Lebens abzudecken – sowohl zu Hause als auch im Büro. Tagtäglich versucht GIGABYTE mit innovativen Technologien, außergewöhnlicher Qualität und unerreichtem Kundenservice den Slogan „Upgrade your Life“ mit Leben zu füllen.
Datenblatt
• Intel Z87
• Speicherslots: 4x DDR3
• Erweiterungsslots: 1x PCIe 3.0 x16, 1x PCIe 3.0 x16 (elektrisch nur x8), 1x PCIe 3.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x16 (elektrisch nur x4), 1x PCIe 2.0 x1, 2x PCI
• Anschlüsse extern: 2x HDMI 1.4a, 1x DisplayPort 1.2, 6x USB 3.0 (Z87 - uPD720210 Hub), 2x USB 2.0, 1x Gb LAN (Intel), 7.1 Audio (ALC892), 1x PS/2 Combo
• Anschlüsse intern: 4x USB 3.0 (Z87 - uPD720210 Hub), 6x USB 2.0 (2x USB-A), 6x SATA 6Gb/s RAID 0/1/5/10 (Z87), 1x CPU-Lüfter PWM, 7x Lüfter PWM, 1x Lüfter, 1x seriell
• Besonderheiten: All solid capacitors, UEFI, Diagnostic LED, nVIDIA SLI (x16/x8), AMD 4-Way CrossFireX (x16/x8, x8/x4/x4, x4/x4/x4/x4)
Testsystem
• Prozessor: Intel Core i7-4770K • Kühler: Alpenföhn K2 • Arbeitsspeicher: Kingston HyperX Beast KHX16C9T3K4/16X • Grafikkarte: Gigabyte GeForce GTX Titan • Netzteil: Seasonic Platinum Series 1000W • Festplatten: 2x OCZ Vector 256 GB (Raid 0) • Soundkarte: Creative Sound Blaster Z • Betriebssystem: Windows 8 Pro 64-Bit • Zimmertemperatur: ca. 21°C

Der Z87 Chipsatz

Der neue Chipsatz
Zur neuen Desktop-Plattform für Intels „Haswell“-Prozessoren gehört auch eine neue Familie von Chipsätzen. Auf die Vorgänger der Serie 7 (Panther Point) folgt nun die Serie 8 (Lynx Point). Hier hat Intel zunächst fünf verschiedene Modelle für Desktop-Systeme vorgesehen: Z87, Q87, H87, Q85 und B85. Der Schwerpunkt unserer Redaktion liegt bei dem Z87. Der neue Sockeltyp heißt LG 1150 und verfügt, wie sollte es auch anders sein, über 1.150 Pins.
Große Neuerungen liefert die neue Chipsatz-Generation nicht ab. So gibt es nun sechs statt vier native USB-3.0-Ports. Die Anzahl der vom Chipsatz gebotenen SATA-Ports entspricht mit ebenfalls sechs zwar jener der Vorgänger, allerdings können bei den Modellen mit einer „87“ in der Bezeichnung nun sämtliche dieser Ports auf den aktuellen SATA-3-Standard mit bis zu 6 Gbit/s zurückgreifen. Bei den „85er“-Ablegern unterstützen lediglich vier der sechs SATA-Ports den neuesten Standard, was aber selbst gegenüber den Flaggschiffen der 7-Series einen Fortschritt bedeutet, boten diese doch maximal zwei SATA-6-Gbit/s-Ports.
In puncto PCI-Express-Leitungen hat sich gegenüber den Vorgängern nichts geändert: Weiterhin werden bis zu acht PCIe-2.0-Lanes mit je 5 Gbit/s (x1) geboten. Ebenfalls gleich geblieben ist die im Chipsatz integrierte Unterstützung für Gigabit-Ethernet sowie HD Audio. Die alte PCI-Schnittstelle wurde komplett entfernt.
Bezüglich der Arbeitsspeicher-Unterstützung ändert sich mit Haswell nichts gegenüber dem Vorgänger. Weiterhin werden DDR3- und sparsamer DDR3L-RAM der Klassen DDR3-1333 und DDR3-1600 offiziell unterstützt.
Problem mit C1-Stepping
Die ersten marktreifen Mainboards auf Basis der Intel „Lynx Point“-Chipsätzen leiden an einem Fehler im C1-Stepping. Dieser verhindert unter Umständen, dass per USB 3.0 angeschlossene Geräte nach dem Aufwachen aus dem Standby-Modus S3 korrekt funktionieren. Erst Mitte Juli sollen Mainboards mit dem bugfreien C2-Stepping ausgeliefert werden.

Testbericht

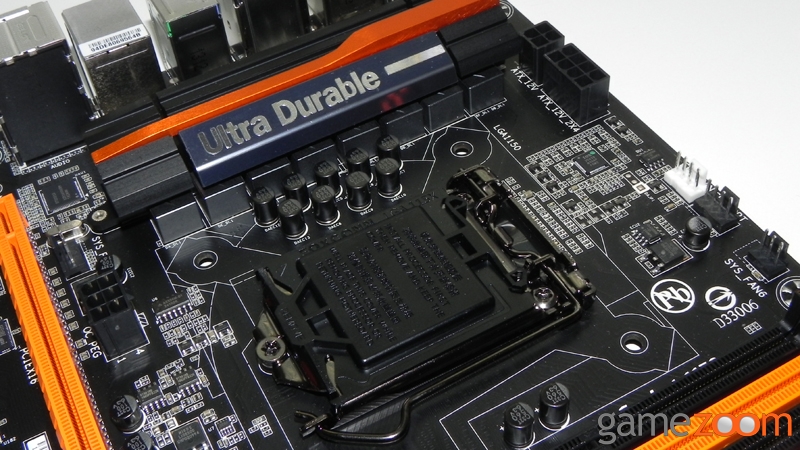

Verarbeitung und Layout
Verpackt ist das GA-Z87X-OC im wohlbekannten Gigabyte-Karton im orange/schwarzen Design. Das Mainboard kommt im klassischen ATX-Format daher. Beim GA-Z87X-OC setzt Hersteller Gigabyte auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Gigabyte setzt auf dem Mainboard vier DIMM-Sockel. Mit aktuellen 8-GB-Speicherkits könnte man so trotzdem einen mehr als ausreichenden Speicherausbau auf 32GB schaffen (max. DDR3 - 3000 (OC)). Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut Gigabyte werksseitig zwei große Kühlkörper, welche auch beim Übertakten die Temperaturen der Chips niedrig halten. Dem GA-Z87X-OC spendierte Gigabyte eine 18+2 Phasen Stromversorgung, wobei der CPU 16, der integrierten Grafikeinheit zwei und dem Arbeitsspeicher zwei Phasen zur Seite stehen. Ferner setzt Gigabyte auch bei dieser Platine auf eine digitale Spannungsversorgung. Diese soll weniger elektromagnetische Spannung emittieren als das bei den früheren analogen Spannungsversorgungen der Fall war. Der Stromanschluss erfolgt über eine 8+4-Pin-Verbindung. Ein weiterer 6-Pin-Anschluss bietet zusätzlichen Strom für die PCIexpress-Slots.
Das Zubehör ist sehr üppig ausgefallen:
• User's manual • 6 x SATA 6Gb/s cable(s) • 1 x SLI bridge(s) • 1 x Q-connector(s) (2 in 1)
Technik und Anschlüsse
Insgesamt vier PCI-Express-x16-Slots sind vorhanden, ebenso ein PCI-Express-x1-Slot. Für das Verbinden von Laufwerken und Festplatten können sechs SATA-6-GB/s-Anschlüsse verwendet werden. An der Rückseite des Gigabyte GA-Z87X-OC umfasst das Anschlussfeld sechs USB-3.0- und zwei USB-2.0-Buchsen. Als weiteres Feature gedacht, sind zwei zusätzliche USB-3.0-Buchsen direkt neben den SATA-6-GB/s-Anschlüssen. Auf dem Mainboard sind verschiedene Knöpfe direkt neben den RAM-Slots untergebracht. Hierzu gehören BCLCK, Turbo sowie ein Power-Knopf. Hinzu kommen Spannungsmesspunkte, eine Debug LED und ein Dual-BIOS-Switch.
Folgende Anschlüsse findet man intern:
4x USB 3.0 (Z87 - uPD720210 Hub) 6x USB 2.0 (2x USB-A) 6x SATA 6Gb/s RAID 0/1/5/10 (Z87) 1x CPU-Lüfter PWM 7x Lüfter PWM 1x Lüfter 1x seriell
Auch die externen Anschlussmöglichkeiten können sich sehen lassen:
2x HDMI 1.4a 1x DisplayPort 1.2 6x USB 3.0 (Z87 - uPD720210 Hub) 2x USB 2.0 1x Gb LAN (Intel) 7.1 Audio (ALC892) 1x PS/2 Combo

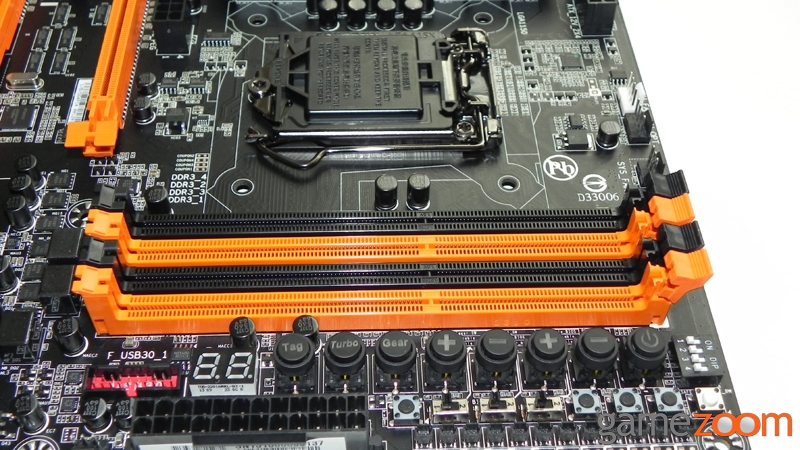

OC-Buttons
Besonders stechen die vielen Buttons auf dem Mainboard hervor, mit dem sich das Mainboard leichter und schneller übertakten lässt: Ein Beispiel ist der „OC Ignition“-Schalter. Dieser versorgt alle Teile des Mainboards mit Strom, außer den Prozessor. Somit können verbundene Laufwerke und Lüfter schon „warmlaufen“, bevor die CPU letztlich aktiviert wird. Hierdurch kann auch dem sogenannten Cold-Bug beim Übertakten mit Stickstoff vorgebeugt werden. Innerhalb des „OC Touch“-Areals auf dem Board finden sich weitere Buttons für Komfort-Funktionen zum Übertakten: Der CPU-Multiplikator und der BCLK lassen sich per Knopfdruck verändern. Außerdem gibt es einen Taster zum schnellen Zurücksetzen des BIOS. Weitere Buttons dienen zum Laden individueller Overclocking-Profile. Über einen DIP-Schalter kann außerdem jede einzelne PCI-Express-Lane deaktiviert werden.
Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für Gigabyte gehört ein durchdachtes BIOS zum Pflicht-Programm. Das UEFI Dual BIOS ist optisch angelehnt an das Gigabyte GA-Z87X-OC und daher in Schwarz und Orange gehalten.
Preisvergleich
Z87 - Preisvergleich (04.06.2013)
günstigste Angebot laut www.geizhals.at - weniger ist besser
ASUS Z87-Deluxe
234.06 €
Gigabyte GA-Z87X-OC
188.95 €

Benchmarks

Z87 - SiSoft Sandra 2012
mehr ist besser
ASUS Z87 Maximus VI Extreme
21.4 GB/s
ASUS Z87-Deluxe
21.3 GB/s
Gigabyte GA-Z87X-OC
21.3 GB/s
ASUS Z87 Maximus VI Gene
21.3 GB/s
ASUS Z87 Maximus VI Hero
21.3 GB/s
Gigabyte G1.Sniper 5
21.3 GB/s
ASUS Z87-Expert
21.3 GB/s
ASUS Sabertooth Z87
21.2 GB/s
ASUS Z87 Maximus VI Formula
21.2 GB/s
Gigabyte G1.Sniper Z87
21.2 GB/s
Gigabyte GA-Z87X-UD3H
21 GB/s
ASUS Maximus VI Impact
21 GB/s
Gigabyte G1.Sniper B5
20.8 GB/s

Z87 - wPrime 2.09 1024M
weniger ist besser
Gigabyte G1.Sniper B5
221.982 Sek.
ASUS Maximus VI Impact
221.978 Sek.
Gigabyte GA-Z87X-UD3H
221.971 Sek.
Gigabyte G1.Sniper Z87
221.969 Sek.
Gigabyte G1.Sniper 5
221.969 Sek.
Gigabyte GA-Z87X-OC
221.968 Sek.
ASUS Z87 Maximus VI Gene
221.967 Sek.
ASUS Z87 Maximus VI Hero
221.967 Sek.
ASUS Z87-Expert
221.966 Sek.
ASUS Z87-Deluxe
221.965 Sek.
ASUS Z87 Maximus VI Formula
221.963 Sek.
ASUS Sabertooth Z87
221.961 Sek.
ASUS Z87 Maximus VI Extreme
221.96 Sek.

Z87 - TrueCrypt 7.1a 50 MB
mehr ist besser
Gigabyte GA-Z87X-UD3H
240 MB/s
ASUS Maximus VI Impact
240 MB/s
ASUS Z87 Maximus VI Extreme
240 MB/s
ASUS Z87-Deluxe
240 MB/s
Gigabyte GA-Z87X-OC
240 MB/s
ASUS Sabertooth Z87
240 MB/s
ASUS Z87-Expert
240 MB/s
ASUS Z87 Maximus VI Gene
240 MB/s
ASUS Z87 Maximus VI Hero
240 MB/s
Gigabyte G1.Sniper 5
240 MB/s
ASUS Z87 Maximus VI Formula
240 MB/s
Gigabyte G1.Sniper B5
240 MB/s
Gigabyte G1.Sniper Z87
240 MB/s

Z87 - Cinebench R11.5
mehr ist besser
ASUS Z87 Maximus VI Extreme
8.66 Pkt.
Gigabyte G1.Sniper 5
8.66 Pkt.
Gigabyte G1.Sniper Z87
8.65 Pkt.
Gigabyte GA-Z87X-OC
8.65 Pkt.
ASUS Z87-Expert
8.65 Pkt.
ASUS Z87 Maximus VI Gene
8.64 Pkt.
ASUS Z87 Maximus VI Hero
8.64 Pkt.
ASUS Z87-Deluxe
8.64 Pkt.
ASUS Z87 Maximus VI Formula
8.62 Pkt.
ASUS Sabertooth Z87
8.61 Pkt.
ASUS Maximus VI Impact
8.61 Pkt.
Gigabyte GA-Z87X-UD3H
8.61 Pkt.
Gigabyte G1.Sniper B5
8.6 Pkt.

Z87 - X264 HD 5 32bit
mehr ist besser - gerundete Werte
ASUS Z87-Deluxe
62 FPS
Gigabyte GA-Z87X-OC
62 FPS
ASUS Sabertooth Z87
62 FPS
ASUS Z87 Maximus VI Gene
62 FPS
ASUS Z87 Maximus VI Hero
62 FPS
Gigabyte G1.Sniper 5
62 FPS
ASUS Z87 Maximus VI Formula
62 FPS
Gigabyte GA-Z87X-UD3H
62 FPS
Gigabyte G1.Sniper B5
62 FPS
ASUS Z87-Expert
62 FPS
ASUS Z87 Maximus VI Extreme
62 FPS
ASUS Maximus VI Impact
62 FPS
Gigabyte G1.Sniper Z87
62 FPS

Z87 - POV Ray
weniger ist besser
ASUS Sabertooth Z87
43.98 Sek.
Gigabyte G1.Sniper B5
43.97 Sek.
ASUS Maximus VI Impact
43.96 Sek.
Gigabyte GA-Z87X-UD3H
43.95 Sek.
ASUS Z87 Maximus VI Formula
43.93 Sek.
ASUS Z87-Expert
43.93 Sek.
ASUS Z87-Deluxe
43.93 Sek.
Gigabyte G1.Sniper Z87
43.9 Sek.
ASUS Z87 Maximus VI Hero
43.9 Sek.
ASUS Z87 Maximus VI Gene
43.89 Sek.
Gigabyte GA-Z87X-OC
43.87 Sek.
ASUS Z87 Maximus VI Extreme
43.85 Sek.
Gigabyte G1.Sniper 5
43.85 Sek.

Z87 - WinRAR Komprimierung
weniger ist besser
ASUS Maximus VI Impact
69 Sek.
Gigabyte G1.Sniper B5
69 Sek.
Gigabyte GA-Z87X-UD3H
69 Sek.
ASUS Sabertooth Z87
69 Sek.
Gigabyte G1.Sniper Z87
68 Sek.
ASUS Z87 Maximus VI Formula
68 Sek.
Gigabyte GA-Z87X-OC
68 Sek.
ASUS Z87 Maximus VI Gene
68 Sek.
ASUS Z87-Deluxe
67 Sek.
ASUS Z87 Maximus VI Hero
67 Sek.
Gigabyte G1.Sniper 5
67 Sek.
ASUS Z87 Maximus VI Extreme
67 Sek.
ASUS Z87-Expert
67 Sek.

Z87 - 7-Zip 32 MB
mehr ist besser
ASUS Z87 Maximus VI Extreme
22959 MIPS
Gigabyte G1.Sniper 5
22957 MIPS
ASUS Z87 Maximus VI Hero
22957 MIPS
ASUS Z87-Expert
22956 MIPS
ASUS Z87-Deluxe
22956 MIPS
Gigabyte G1.Sniper Z87
22956 MIPS
Gigabyte GA-Z87X-OC
22955 MIPS
ASUS Z87 Maximus VI Gene
22955 MIPS
ASUS Sabertooth Z87
22952 MIPS
ASUS Z87 Maximus VI Formula
22951 MIPS
Gigabyte GA-Z87X-UD3H
22950 MIPS
ASUS Maximus VI Impact
22947 MIPS
Gigabyte G1.Sniper B5
22946 MIPS

Z87 - Games
1.920 × 1.080 - max. Details - 1xAA/1xAF - mehr ist besser
ASUS Z87-Deluxe
69 FPS
Gigabyte GA-Z87X-OC
69 FPS
ASUS Sabertooth Z87
69 FPS
ASUS Z87 Maximus VI Gene
69 FPS
ASUS Z87 Maximus VI Hero
69 FPS
Gigabyte G1.Sniper 5
69 FPS
ASUS Z87 Maximus VI Formula
69 FPS
Gigabyte GA-Z87X-UD3H
69 FPS
Gigabyte G1.Sniper B5
69 FPS
ASUS Z87-Expert
69 FPS
ASUS Z87 Maximus VI Extreme
69 FPS
ASUS Maximus VI Impact
69 FPS
Gigabyte G1.Sniper Z87
69 FPS

Z87 - Schnittstellen
mehr ist besser
ASUS Z87-Deluxe
201 MB/s
Gigabyte GA-Z87X-OC
201 MB/s
ASUS Sabertooth Z87
201 MB/s
ASUS Z87 Maximus VI Gene
201 MB/s
ASUS Z87 Maximus VI Hero
201 MB/s
Gigabyte G1.Sniper 5
201 MB/s
ASUS Z87 Maximus VI Formula
201 MB/s
Gigabyte GA-Z87X-UD3H
201 MB/s
Gigabyte G1.Sniper B5
201 MB/s
ASUS Z87-Expert
201 MB/s
ASUS Z87 Maximus VI Extreme
201 MB/s
ASUS Maximus VI Impact
201 MB/s
Gigabyte G1.Sniper Z87
201 MB/s

Z87 - Bootzeiten Windows 8 Pro 64bit
weniger ist besser
Gigabyte G1.Sniper B5
11 Sek.
Gigabyte G1.Sniper Z87
10 Sek.
Gigabyte GA-Z87X-OC
10 Sek.
ASUS Z87 Maximus VI Gene
10 Sek.
Gigabyte GA-Z87X-UD3H
10 Sek.
Gigabyte G1.Sniper 5
9 Sek.
ASUS Z87 Maximus VI Hero
9 Sek.
ASUS Sabertooth Z87
9 Sek.
ASUS Z87 Maximus VI Formula
9 Sek.
ASUS Z87-Deluxe
9 Sek.
ASUS Z87 Maximus VI Extreme
9 Sek.
ASUS Maximus VI Impact
9 Sek.
ASUS Z87-Expert
9 Sek.

Messungen

Z87 - Temperaturen
weniger ist besser
ASUS Z87 Maximus VI Gene
45 °C
Gigabyte GA-Z87X-OC
44 °C
ASUS Z87-Deluxe
43 °C
Gigabyte G1.Sniper 5
43 °C
ASUS Z87 Maximus VI Formula (Passivkühlung)
43 °C
Gigabyte G1.Sniper Z87
43 °C
ASUS Z87 Maximus VI Hero
42 °C
Gigabyte G1.Sniper B5
42 °C
ASUS Z87-Expert
42 °C
ASUS Z87 Maximus VI Extreme
41 °C
Gigabyte GA-Z87X-UD3H
40 °C
ASUS Maximus VI Impact
40 °C
ASUS Sabertooth Z87
37 °C

Z87 - Leistungsaufnahme
gesamte System - ohne Monitor
Gigabyte G1.Sniper 5
205 Watt
Gigabyte G1.Sniper Z87
204 Watt
ASUS Z87 Maximus VI Extreme
199 Watt
ASUS Z87 Maximus VI Formula
192 Watt
Gigabyte GA-Z87X-OC
186 Watt
ASUS Z87 Maximus VI Hero
185 Watt
ASUS Z87-Deluxe
184 Watt
ASUS Sabertooth Z87
183 Watt
ASUS Z87-Expert
181 Watt
ASUS Maximus VI Impact
181 Watt
Gigabyte GA-Z87X-UD3H
180 Watt
ASUS Z87 Maximus VI Gene
179 Watt
Gigabyte G1.Sniper B5
178 Watt

Fazit und Wertung

„

Christoph meint: Erstklassiges Z87-Board mit vielen OC-Features!

“

Die zahlreiche OC-Funktionen machen das neue GA-Z87X-OC zum „Z87-Liebling“ innerhalb der Overclocking-Community. Neben den praktischen OC-Buttons und dem umfangreichen Dual-UEFI-Bios wissen auch Verarbeitungsqualität und Ausstattung zu gefallen. Natürlich kann sich auch die Gesamtleistung des Boards sehen lassen. Kurz gesagt: Mit dem neuen Gigabyte GA-Z87X-OC erwirbt man eine leistungsstarke Basis für die Intel Haswell-Generation.

90%
Leistung
10
Technik
10
Verarbeitung
10
Bios
9
Ausstattung
8
Preis
8
Richtig gut
  • sehr gute Leistung
  • moderne und ausgereifte Technik
  • zahlreiche Steck- und Anschlussplätze
  • hochwertige Verarbeitung
  • Layout
  • umfangreiches UEFI-Bios
  • OC-Ausstattung
  • üppiger Lieferumfang
Verbesserungswürdig
  • SLI-/Crossfire-Verbund nur x8 möglich
  • kein WiFi, Bluetooth und Thunderbolt
