Einleitung und Datenblatt

Einleitung
Heute jagen wir das Fractal Design Newton R3 1000W durch unser Testcenter. Kann das 80-Plus-Platinum-Zertifikate Netzteil überzeugen?
Über Fractal Design

Bild 1/9 (Galerie öffnen)

The concept of Fractal Design is to provide products with an extraordinary design level, without compromising the important factors of quality, functionality and pricing. The computer of today has come to play a central role in most people's home, creating a demand for appealing design of the computer itself and its accessories. Our main product areas are computer enclosures, power supplies and related accessories.
All Fractal Design products have been thoroughly designed, tested and specified in our Swedish head quarter. The well known ideas of scandinavian design can be found through all of our products; a minimalistic but yet striking design - less is more.
Our vision is to have a constant, healthy growth together with our partners worldwide. Our goal is to be widely recognized for our designed products and to have them available in all major market regions within EU and US and Asia. We should be a good alternative to the already established retail brands of today. It's of great importance for us that our partners understand the values of Fractal Design, therefore we are putting great effort into choosing the right partners from the start. We will work actively to maintain sales territories and profitable business for our partners.
Datenblatt
• Lüfter: 135mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 1x 8-Pin EPS12V, 6x 6/8-Pin PCIe, 12x SATA, 4x IDE, 1x Floppy • +3.3V: 20A • +5V: 20A • +12V: 80A • -12V: 0.5A • +5VSB: 2.5A • durchschnittliche Effizienz: 90%, 80 Platinum zertifiziert • Abmessungen (BxHxT): 150x86x165mm • Besonderheiten: unterstützt "Haswell" C6/C7 Low-Power States • Herstellergarantie: fünf Jahre
Testsystem
• Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: NVIDIA GeForce GTX 580 • Prozessorkühler: Xigmatek Balder SD1283 • Netzteil: Cooler Master GX750 • Soundkarte: Realtek ALC892 (Onboard) • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Xilence Interceptor • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit (im Lieferumfang enthalten) • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Zimmertemperatur: ca. 21°C • Garantiezeit: 5 Jahr Vor-Ort
• Sonstiges: Chroma Teststation

Testbericht

Technik

Bild 5/9 (Galerie öffnen)

Das Fractal Design Newton R3 weiß 1000W besitzt ein (teil)modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 90%). Darüber hinaus punktet die PSU mit einem effektiven 135 mm Lüfter. Die Verarbeitungsqualität macht einen ordentlichen Eindruck und die zum Einsatz kommende Plattform ist dank LLC-Resonanzwandler-Technik auf der Primärseite und Synchronous Rectification auf der Sekundärseite als modern zu bezeichnen. Der Primärkondensator ist ein Modell von Nippon Chemicon (390 uF, 400V, 105°C) - auf Sekundärseite kommen Nippon-Chemicon-Elkos und Polymerkondensatoren von CapXon zum Einsatz. Bei der 1000-Watt-Version ist die 12-Volt-Leitung für bis zu 80 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Multi-GPU-Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, ab Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten. Last but not least wären da noch Überstromschutz, Überspannungsschutz, Unterspannungsschutz und Kurzschlussschutz.
Intel Haswell-Ready: JA
Auf Nachfrage bei Fractal Design wurde uns mitgeteilt, dass das Fractal Design Newton R3 weiß 1000W die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

Bild 2/9 (Galerie öffnen)

Über folgende Anschlüsse verfügt das Netzteil:
1x MB 20+4 pin - (610 mm) 6x 6+2 pin PCIe - (650 mm) 1x CPU 8/4P – (650 mm) 12x SATA - (760 mm) 4x IDE - (640 mm) 1x Floppy - (101 mm)

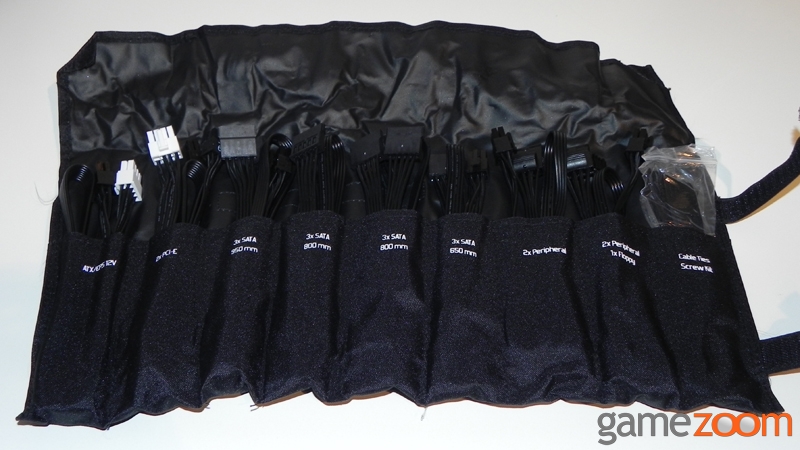

In Sachen Lieferumfang kann sich der Käufer eines Fractal Design Newton R3 1000W nicht beschweren: Anschlusskabel, Netzkabel, Kabelbinder, Schrauben, Aufbewahrungstasche und ein Handbuch sind vorhanden.
Verarbeitung

Bild 3/9 (Galerie öffnen)

Das gesamte Netzteil (150x86x165mm; 2.2 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel (Ausnahme: 1x 20/24-Pin und 1x 4/8-Pin ATX12V) sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Hersteller Fractal Design gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Fractal Design Newton R3 weiß 1000W ist ab sofort im Handel erhältlich. Der Preis schlägt mit knapp 165 Euro (Stand: 29.10.2013) zu Buche.

Messungen

Fractal Design Newton R3 weiß 1000W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (drei Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Fractal Design Newton R3 weiß 1000W - Ripple & Noise

Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

24 mV

+5V

12 mV

+3.3V

9 mV

Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Fractal Design Newton R3 weiß 1000W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

37 °C

Gehäuse

34 °C

Fractal Design Newton R3 weiß 1000W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.19 Sone

Der Lüfter ist ein großes 135-mm-Modell, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Kleiner Wehrmutstropfen: Unter (Voll)Last erzeugt der hauseigene Lüfter ein hörbares Fiepen.

Fractal Design Newton R3 weiß 1000W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

445 Watt

Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus einer NVIDIA GeForce GTX 580 Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Fractal Design Newton R3 weiß 1000W - Wirkungsgrad

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

92 %

Ein verdientes 80PLUS-Platinum-Zertifikat.

Fazit und Wertung

„

Christoph meint: Power-Netzteil mit ordentlicher Technik!

“

Das Fractal Design Netzteil richtet sich ganz klar an Enthusiasten und High-End-Anwender mit üppigem Budget. Das Newton R3 weiß 1000W bietet eine exzellente Technik, hochwertige Verarbeitungsqualität, geringe Geräuschentwicklung und, dem Eco-Trend folgend, hohen Wirkungsgrad. Die zahlreichen Anschlussmöglichkeiten runden die Power-PSU perfekt ab.

Leistung

10

Technik

10

Ausstattung

10

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

7

Richtig gut

top Leistung
einwandfreie Technik
(teil)modulares Kabelmanagement
sehr hoher Wirkungsgrad
Verarbeitungsqualität
viel Power (Watt)
zahlreiche Anschlüsse
Länge der Kabel

Verbesserungswürdig

Lüfter unter Last leicht hörbar
