Einleitung & Datenblatt

Einleitung
Nach einer längeren Pause meldet sich der bekannte Gehäusehersteller Fractal Design mit einer neuen Netzteilserie zurück. Die „Ion+“-Serie umfasst Modelle zwischen 560 und 860 Watt Gesamtleistung, setzt auf eine moderne Technik und soll laut Hersteller eine geringe Lautstärke bieten. Wir durften das 860-Watt-Modell auf den Prüfstand schicken.

Bild 1/9 (Galerie öffnen)

Über Fractal Design
Das Konzept von Fractal Design basiert darauf, dem Kunden Produkte mit einem außergewöhnlichen Maß an Design zu bieten, ohne dabei die wichtigsten Faktoren wie Qualität, Funktionalität und Preisgestaltung aus den Augen zu verlieren. Alle Fractal Design Produkte werden mit höchster Sorgfalt im schwedischen Headquarter entwickelt und getestet, um den höchsten Qualitätsansprüchen gerecht zu werden. Die bekannten Elemente des „Scandinavian Design“ finden sich dabei in allen Produktlinien wieder – ein minimalistisches und doch elegantes Design getreu dem Motto „weniger ist mehr“. Zu den wichtigsten Produktbereichen gehören Computer-Gehäuse, Netzteile, Kühlung und Zubehör.
Datenblatt
• Lüfter: 140mm, semi-passiv • Lautstärke: 18.05dB(A) (Cybenetics, 115V), 17.99dB(A) (Cybenetics, 230V) • Kabelmanagement: vollmodular • Anschlüsse: 1x 20/24-Pin, 1x 8-Pin EPS12V, 1x 4/8-Pin ATX12V, 6x 6/8-Pin PCIe, 10x SATA, 4x IDE • Durchschnittliche Effizienz: 90.0% (Cybenetics, 115V), 91.7% (Cybenetics, 115V) • Zertifikate: ETA-A (115V), LAMBDA-A+ (115V), ETA-A (230V), LAMBDA-A+ (230V) • Abmessungen (BxHxT): 150x86x150mm • Herstellergarantie: zehn Jahre • Anzahl 12V-Schienen: 1 • +3.3V: 22A • +5V: 22A • +12V: 71.6A • -12V: 0.3A • +5Vsb: 3A • PFC: aktiv • Formfaktor: ATX PS/2 • Besonderheiten: ErP Lot 6, semi-passiv-Modus umschaltbar
Preis: 134 Euro (Stand: 03.08.2019)
Testsystem
• Mainboard: ASUS ROG Zenith Extreme • Prozessor: AMD Ryzen Threadripper 1950X @ 16x 4,0 GHz • Arbeitsspeicher: Ballistix Elite DIMM Kit 32GB, DDR4-3000 • Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti AMP • Prozessorkühler: Enermax LiqTech TR4 240 • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten: Toshiba OCZ RD400 512GB, M.2 • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik
Das neue Fractal Design Ion+ 860P besitzt ein (voll)modulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (durchschnittlich 92 Prozent). Darüber hinaus punktet die PSU mit einem effektiven sowie leisen 140-mm-Lüfter inkl. Semipassiv-Funktion.

Bild 7/9 (Galerie öffnen)

Die verwendete Plattform kommt aus dem Hause High Power. Demnach darf man sich über eine fortschrittliche Technik freuen. Die Schaltung entspricht einem DC-DC Design mit LLC-Resonanzwandlung und Active Clamp Technologie. Bei den Primärkondensatoren setzt man auf Produkte der Firma Rubycon mit 400V Spannungsfestigkeit und 105°C-Rating. Beim 860P wurden zwei Stück mit 470 uF verbaut. Die Lötqualität im Innenraum ist sehr gut. Ebenfalls schön: Das PCB wurde Schwarz anstatt Grün gehalten.

Bild 9/9 (Galerie öffnen)

Bei der 860-Watt-Version ist die 12-Volt-Leitung für bis zu 71.6 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Multi-GPU-Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Fractal Design wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Anzahl	Type	Länge (mm)
1	20+4-Pin	600
2	4+4-Pin	600
6	6+2-Pin-PCIe	550+120
10	SATA	400+120+120+120 / 650+120
4	IDE/Molex	400+120+120+120

Sämtliche Kabelstränge sind abnehmbar.

Bild 2/9 (Galerie öffnen)

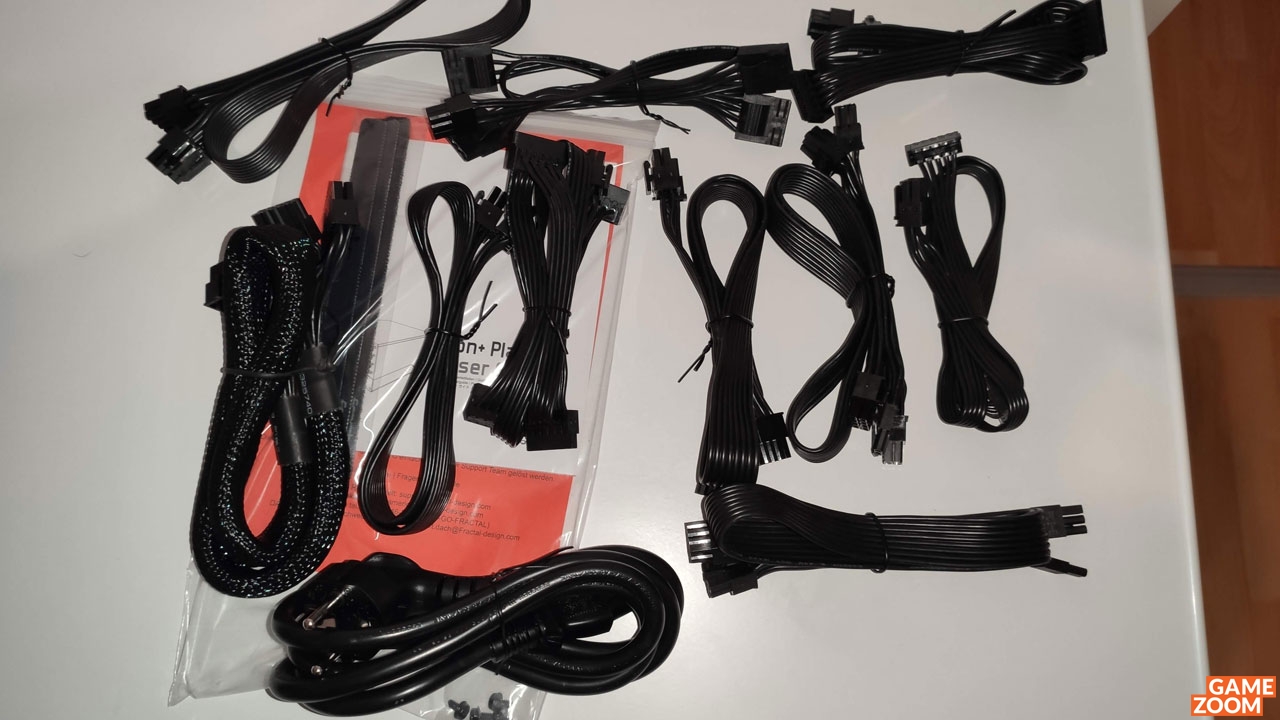

Im Lieferumfang enthalten sind: vier Montageschrauben, mehrere Kabelbinder, eine hochwertige Tasche zur Aufbewahrung nicht benötigter Kabel, Kaltstromkabel und ein dünnes Benutzerhandbuch.

Verarbeitung & Preis

Verarbeitung
Das Netzteil (150 x 86 x 150 mm; knapp 1,7 Kilogramm) wurde sehr sauber verarbeitet, weist keine Verarbeitungsschwächen auf und hinterlässt auch optisch gesehen einen guten Eindruck. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die flexiblen UltraFlex-DC-Kabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower/Big-Tower. Beim Fractal Design Ion+ 860P bekommt der Käufer 10 Jahre Garantie.

Bild 4/9 (Galerie öffnen)

Preis und Verfügbarkeit
Das Fractal Design Ion+ 860P ist ab sofort im Handel erhältlich. Der Preis beträgt 134 Euro (Stand: 03.08.2019).

Spannungen

Fractal Design Ion+ 860P - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (8 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Fractal Design Ion+ 860P - Restwelligkeit

Restwelligkeit-Messungen - weniger ist besser

+12V

17 mV

+5V

5 mV

+3.3V

4 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten.

Lautstärke & Temperatur

Fractal Design Ion+ 860P - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser

gemessene Lautstärke

0.0 Sone

Fractal Design Ion+ 860P - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

35 °C

Gehäuse

30 °C

Fractal Design verbaut im Netzteil einen hauseigenen „Dynamic X2 GP-14“ Lüfter mit FDB-Lagerung (140mm, 12V, 0.40A, 2000 RPM, 199.9m³/h, 35.8 dB(A)), der von der Hybrid-Lüftersteuerung angesprochen wird. Im Zero-RPM-Modus schaltet sich erst bei einer Auslastung von knapp 40 Prozent der Lüfter dazu (knapp 570 U/min.). Unter Volllast dreht der Fan mit knapp 900 U/min. und erzeugt nur ein ganz leises Brummen. Kurz gesagt: Silent-Anwender können bedenkenlos zu unserem Testmuster greifen.

Bild 3/9 (Galerie öffnen)

Leistungsaufnahme

Fractal Design Ion+ 860P - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

709 Watt

Unser High-End-Testsystem - bestehend aus einer GeForce RTX 2080 Ti Grafikkarte in Kombination mit einem übertakteten AMD Ryzen Threadripper 1950X Prozessor - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Fractal Design Ion+ 860P - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - mehr ist besser

gemessene Wirkungsgrad

93 %

Ein verdientes 80PLUS-Platinum-Zertifikat.

Fazit & Wertung

„

Christoph meint: Modernes High-End-Netzteil!

“

Die Rückkehr in den Netzteilmarkt ist Fractal Design sichtlich gelungen. Heißt im Klartext: moderne Technik, spitzen Messwerte, hochwertige Bauteile und eine lange Garantiezeit. Natürlich sind auch sämtliche Schutzschaltungen und ein leises Semi-passiv-Kühlkonzept am Start. Auch die hauseigenen und flexiblen Kabelstränge können sich sehen lassen. Angesichts der gebotenen Leistung und Qualität geht der Preis von knapp 134 Euro tatsächlich in Ordnung.

Leistung

10

Technik

10

Ausstattung

10

Temperatur

10

Lautstärke

9

Verarbeitung

10

Preis

8

Richtig gut

sehr hohe Leistung
moderne und ausgereifte Technik
Wirkungsgrad
Verarbeitungsqualität
hochwertige Bauteile
leiser Lüfter
semi-passiv Lüftersteuerung
ausreichend Anschlüsse
abnehmbare Kabelstränge (voll-modular)
Länge der Kabel
sämtliche Schutzschaltungen vorhanden
10 Jahre Garantie

Verbesserungswürdig

dezentes Lüfterbrummen unter Volllast
