Einleitung und Datenblatt

Einleitung
Fractal Design hat im Oktober 2014 seine Netzteilserie um Modelle mit modularen Kabelmanagement und 80PLUS Gold Zertifikat erweitert. Die Edison M ergänzen somit die Modelle der Tesla-Reihe, die 80PLUS Gold mit festem Anschlusskabel kombinieren und einen etwas anderen Leistungsbereich umfassen. Wir durften das Edison M 750W auf den Prüfstand schicken!
Über Fractal Design

Bild 1/9 (Galerie öffnen)

The concept of Fractal Design is to provide products with an extraordinary design level, without compromising the important factors of quality, functionality and pricing. The computer of today has come to play a central role in most people's home, creating a demand for appealing design of the computer itself and its accessories. Our main product areas are computer enclosures, power supplies and related accessories.
All Fractal Design products have been thoroughly designed, tested and specified in our Swedish head quarter. The well known ideas of scandinavian design can be found through all of our products; a minimalistic but yet striking design - less is more.
Our vision is to have a constant, healthy growth together with our partners worldwide. Our goal is to be widely recognized for our designed products and to have them available in all major market regions within EU and US and Asia. We should be a good alternative to the already established retail brands of today. It's of great importance for us that our partners understand the values of Fractal Design, therefore we are putting great effort into choosing the right partners from the start. We will work actively to maintain sales territories and profitable business for our partners.
Datenblatt
• Lüfter: 120mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-Pin, 1x 8-Pin EPS12V, 1x 4/8-Pin ATX12V, 6x 6/8-Pin PCIe, 10x SATA, 5x IDE • +3.3V: 20A • +5V: 20A • +12V: 62A • +5Vsb: 2.5A • durchschnittliche Effizienz: 89%, 80 PLUS Gold zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x85x160mm • Besonderheiten: unterstützt "Haswell" C6/C7 Low-Power States, ErP Lot 6 • Herstellergarantie: fünf Jahre
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition • Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: ASUS GeForce GTX 780 • Prozessorkühler: EKL Alpenföhn K2 • Netzteil: Seasonic Platinum Series 1000W • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 8.1 64-Bit • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik

Bild 9/9 (Galerie öffnen)

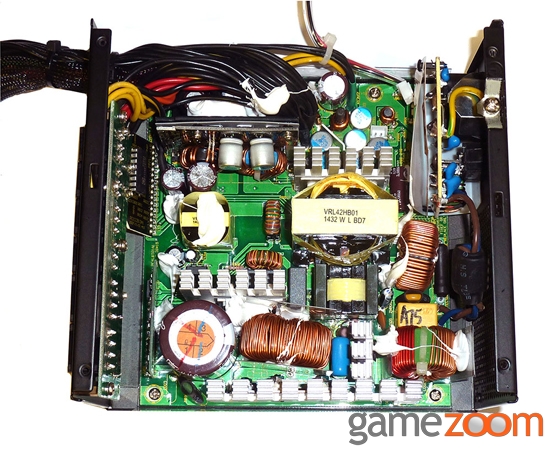

Das Fractal Design Edison M 750W besitzt ein teilmodulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 89 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 120 mm Lüfter. Bei der Technik setzt der Hersteller auf eine LLC-Resonanzwandler-Topologie, mit Synchronous Rectification und DC-DC-Wandlern auf der Sekundärseite, eine aus dem High-End-Bereich bekannte Technologie. Als Auftragsfertiger fungiert Seasonic. Die Komponentenwahl ist insgesamt ordentlich: Als Primärkondensator kommt ein Elko von Rubycon (420V, 390uF, 105°C) zum Einsatz, wohingegen auf der Sekundärseite neben etlichen Polymerkondensatoren 105°C-Elkos von Nippon Chemicon zu finden sind. Bei der 750-Watt-Version ist die 12-Volt-Leitung für bis zu 62 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Fractal Design wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Bild 2/9 (Galerie öffnen)

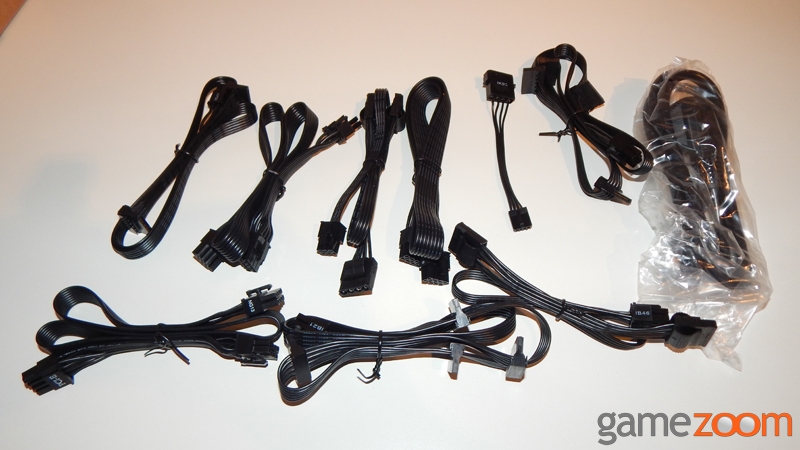

1x MB 20+4 pin - (610 mm) - fest 1x 8-Pin EPS12V – (650 mm) - fest 1x 4/8-Pin ATX12V – (650 mm) - fest 1x 6+2 pin PCIe - (650 mm) - fest 5x 6+2 pin PCIe - (650 mm) - abnehmbar 10x SATA - (760 mm) - abnehmbar 5x IDE - (640 mm) - abnehmbar
Sauber und ohne überflüssigen Schnickschnack verpackt, erreichte uns das Testmuster staubsicher in Folie eingeschweißt. Neben einem Handbuch sind vier Rändelschrauben für den schnellen Einbau beigelegt.
Verarbeitung

Bild 3/9 (Galerie öffnen)

Das gesamte Netzteil (150x85x160 mm; knapp 2,3 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Hersteller Fractal Design gibt fünf Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Fractal Design Edison M 750W ist ab sofort im Handel erhältlich. Der Preis beträgt 115 Euro (Stand: 03.04.2015).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #3 by Seasonic

Im dritten "Tipps zum Netzteilkauf"-Video gehen wir auf das Thema lüfterlose Netzteile ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Messungen

Fractal Design Edison M 750W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (vier Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Fractal Design Edison M 750W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

13 mV

+5V

4 mV

+3.3V

3 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Fractal Design Edison M 750W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

37 °C

Gehäuse

30 °C

Fractal Design Edison M 750W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.24 Sone

Der Lüfter ist ein großes 120-mm-Modell (Modell HA1225M12F-Z), welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Erst unter Volllast erzeugt der Lüfter ein leicht hörbares Surren.

Fractal Design Edison M 750W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

473 Watt

Unser neues High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 780 Ti Grafikkarten in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Fractal Design Edison M 750W - Wirkungsgrad (115V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

88 %

Fractal Design Edison M 750W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

91 %

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit und Wertung

„

Christoph meint: Klasse High-End Netzteil!

“

Mit dem neuen Edison M 750W liefert Fractal Design ein mehr als sehr gutes Netzteil für anspruchsvolle Anwender ab. Nicht nur Technik und Wirkungsgrad wissen auf der ganzen Linie zu gefallen sondern auch die hochwertige Verarbeitungsqualität und der fair kalkulierte Preis sprechen für die PSU. Die zahlreichen Anschlussmöglichkeiten runden die Power-PSU perfekt ab. Lediglich das leichte Surren des Lüfters unter Volllast konnten wir während unserer Testphase bemängeln. Zusammengefasst heißt das: Eine klare Kaufempfehlung für das Fractal Design Edison M 750W.

Leistung

9

Technik

9

Ausstattung

9

Temperatur

9

Lautstärke

9

Verarbeitung

9

Preis

8

Richtig gut

hohe Leistung
moderne und ausgereifte Technik
sehr hoher Wirkungsgrad
sämtliche Schutzschaltungen vorhanden
Verarbeitungsqualität
hochwertige Bauteile
leiser Lüfter
zahlreiche Anschlüsse
abnehmbare Kabelstränge
Länge der Kabel
5 Jahre Garantie

Verbesserungswürdig

Lüfter unter Volllast leicht hörbar
