Einleitung und Datenblatt

Einleitung
Heute jagen wir das Corsair Professional Series Platinum AX760i durch unser Testcenter. Kann das 80-Plus-Platinum Netzteil überzeugen?
Über Corsair
Corsair is a global company bringing innovative, high-performance components to the PC gaming market. Specializing in very high performance memory, ultra-efficient power supplies, and other key system components, our products are the choice of overclockers, enthusiasts, and gamers everywhere.

Bild 1/8 (Galerie öffnen)

Founded as Corsair Microsystems in 1994, Corsair originally developed Level 2 cache modules for OEMs. After Intel incorporated the L2 cache in the processor with the release of its Pentium Pro processor family, Corsair changed its focus to DRAM modules, primarily in the server market. In 2002, Corsair began shipping DRAM modules that were specifically designed to appeal to computer overclocking enthusiasts. From its roots in high-performance memory, Corsair has expanded its award-winning product portfolio to include ultra-efficient power supplies, builder-friendly cases, ground-breaking CPU coolers, blazing-fast solid-state drives, and other key system components.
Corsair has developed a global operations infrastructure with extensive marketing and distribution channel relationships. Corsair’s products are sold to end users in over sixty countries worldwide, primarily through leading distributors and retailers.
Datenblatt
• Lüfter: 120mm • PFC: aktiv • Anschlüsse (abnehmbar): 1x 20/24-pin, 2x 4/8-pin ATX12V, 6x 6/8-pin PCIe, 12x SATA, 8x IDE, 2x Floppy • +3.3V: 25A • +5V: 25A • +12V: 63.3A • -12V: 0.8A • +5Vsb: 3.0A • durchschnittliche Effizienz: 92%, 80 PLUS Platinum zertifiziert • Abmessungen (BxHxT): 150x86x160mm • Besonderheiten: Vollmodular, digitaler Signalprozessor, unterstützt ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States • Herstellergarantie: sieben Jahre
Testsystem
Ultraforce WOW II Edition • Mainboard: Gigabyte GA-P67A-UD4 • Prozessor: Intel Core i5 2500K @ 4,4 GHz • Arbeitsspeicher: 16GB DDR3-1600 RAM (Ultraforce RAM) • Grafikkarte: NVIDIA GeForce GTX Titan • Prozessorkühler: Xigmatek Balder SD1283 • Soundkarte: Creative Sound Blaster Z • Festplatten: 1000 GB WD S-ATA III Festplatte, 7200 U/min • Gehäuse: Cooler Master HAF 942-X • Laufwerke: Samsung 22x DVD Brenner • Betriebssystem: Windows 7 Home Premium 64-Bit (im Lieferumfang enthalten) • Zimmertemperatur: ca. 21°C • Garantiezeit: 5 Jahr Vor-Ort
• Sonstiges: Chroma Teststation

Testbericht

Technik

Bild 6/8 (Galerie öffnen)

Das effiziente Netzteil setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 92%). Darüber hinaus punktet die PSU mit einem leisen 12 cm Lüfter. Bei der 760-Watt-Version ist die 12-Volt-Leitung für bis zu 63.3 Ampere (Single-Rail) ausgelegt. Diese Leistung reicht locker für jedes Gaming-System aus. Ebenfalls mit von der Partie: Ein vollmodulares Kabelmanagement. Last but not least wären da noch Überstromschutz, Überspannungsschutz, Unterspannungsschutz und Kurzschlussschutz.
Die AXi-Netzteile von Corsair werden von der Firma Flextronics gefertigt, die im Bereich Desktop/ATX-Netzteile eher unbekannt ist. Im Kern kommen LLC-Resonanzwandler mit Synchronous Rectification und DC-DC-VRMs für die Nebenspannungen zum Einsatz. Die PSU beinhaltet Kondensatoren aus japanischer Fertigung mit niedrigem ESR, welche die Haltbarkeit verbessern, höchste Stabilität und Zuverlässigkeit bieten.

Bild 7/8 (Galerie öffnen)

Ein spezielles Goodie erhält man mit der Corsair Link II Dashboard Software. An dieser kann man verschiedene Profile erstellen. So ist es beispielsweise möglich das Hintergrundbild zu ändern und diverse Temperaturen an unterschiedlichen Stellen des Bildes zu platzieren. Ebenso kann man die Temperaturen der CPU, GPU sowie des Netzteils selbst überwachen. Überwachungsfunktionen gibt es aber noch mehr: Auch die CPU Last und die Lüfterdrehzahlen kann man über diese Software im Blick behalten. Praktisch ist zudem, dass die Umdrehungsgeschwindigkeit des Netzteillüfters ebenfalls per Software angepasst werden kann.
Intel Haswell-Ready: JA
Auf Nachfrage bei Corsair wurde uns mitgeteilt, dass das Corsair Professional Series Platinum AX760i die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung

Bild 3/8 (Galerie öffnen)

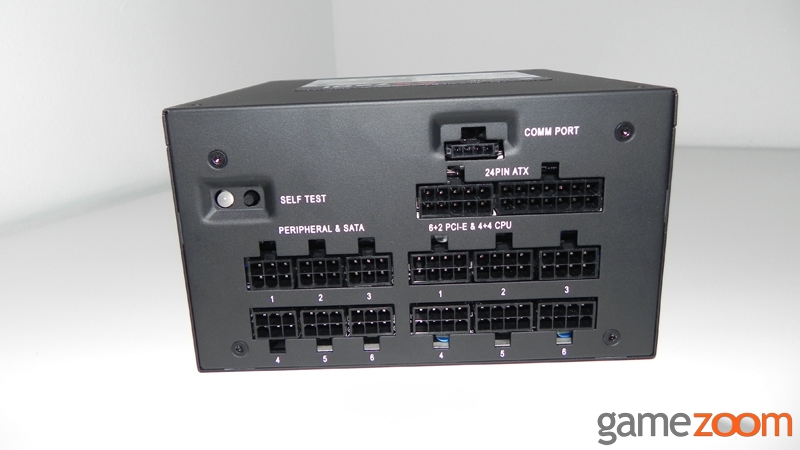

Über folgende Anschlüsse verfügt das Netzteil:
1x 20/24-pin - 610mm 2x 4/8-pin ATX12V - 650mm 6x 6/8-pin PCIe - 750mm 12x SATA - 850mm 8x IDE - 750mm 2x Floppy - 101mm
In Sachen Lieferumfang kann sich der Käufer eines AX760i nicht beschweren: Anschlusskabel, Netzkabel, Kabelbinder, Schrauben, Aufbewahrungstasche und ein ausreichendes Handbuch sind vorhanden.
Verarbeitung

Bild 4/8 (Galerie öffnen)

Unser Testmuster misst 150x86x160 mm (BxHxT) und bringt knapp über 1,8 Kilogramm auf die Waage. Das gesamte Netzteil wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Hersteller Corsair gibt sieben Jahre Garantie auf das Netzteil.
Preis und Verfügbarkeit
Das Corsair Professional Series Platinum AX760i ist ab sofort im Handel erhältlich. Der Preis schlägt mit knapp 163 Euro (Stand: 06.06.2013) ordentlich zu Buche.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #1 by OCZ

Gamezoom Check Hardware - Tipps zum Netzteilkauf #2 by Corsair

Beim Kauf eines neuen Netzteiles sollte man darauf achten, dass die im System verbauten Komponenten im Idealfall nur 60 bis 70 Prozent (Gaming/Load) der Gesamtleistung der PSU in Anspruch nehmen. Somit ist gewährleistet das 1) der Wirkungsgrad den höchsten Wert erreicht, 2) das Innenleben des Netzteiles nicht zu warm wird und 3) folgegleich der Lüfter auf einer niedrigen Umdrehungszahl läuft (=geringe Lautstärke).

Messungen

Corsair Professional Series Platinum AX760i - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (drei Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Corsair Professional Series Platinum AX760i - Ripple & Noise

Ripple-&-Noise-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

20 mV

+3.3V

14 mV

+5V

13 mV

Die Ripple- und Noise-Werte unseres Testmusters geben keinen Anlass zur Kritik.
Erklärung zur Ripple&Noise-Messung: Die Ripple- und Noise-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.03 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Corsair Professional Series Platinum AX760i - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

41 °C

Gehäuse

36 °C

Corsair Professional Series Platinum AX760i - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung

gemessene Lautstärke

0.18 Sone

Der Lüfter ist ein großes 120-mm-Modell, welches mit einem besonders langlebigen Lager ausgestattet wurde. Dank des gut durchdachten Kühlkonzeptes wird es im Innenraum unseres Testmusters nie zu warm. Auch unter Volllast bleibt der Lüfter angenehm leise.

Corsair Professional Series Platinum AX760i - Leistungsaufnahme

komplette System ohne Monitor

gemessene Verbrauch ohne Monitor

483 Watt

Unser neues High-End-Testsystem (Ultraforce WOW II Edition) - bestehend aus einer NVIDIA GeForce GTX Titan Grafikkarte in Kombination mit einem stark übertakteten Core i5 Sandy Bridge Quad-Core Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Corsair Professional Series Platinum AX760i - Wirkungsgrad

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

93 %

Ein verdientes 80PLUS-Platinum-Zertifikat.

Fazit und Wertung

„

Christoph meint: Erstklassiges High-End Netzteil!

“

Mit dem AX760i Digital liefert Corsair ein ausgezeichnetes Netzteil für Enthusiasten und High-End Anwender ab. Die PSU bietet eine top Verarbeitungsqualität, einen hohen Wirkungsgrad und eine ausgezeichnete Technik. Darüber hinaus wissen Anschlussmöglichkeiten sowie Kühlkonzept auf der ganzen Linie zu gefallen. Die umfangreiche Corsair Link II Dashboard Software wird vor allem die Herzen sämtlicher Overclocker schneller schlagen lassen. Lediglich der happige Preis dürfte etwas abschreckend wirken.

Leistung

10

Technik

10

Ausstattung

9

Temperatur

9

Lautstärke

9

Verarbeitung

10

Preis

7

Richtig gut

sehr gute Leistung
überzeugende Technik
hoher Wirkungsgrad
Verarbeitungsqualität
leiser Lüfter
zahlreiche Anschlüsse
Länge der Kabel
vollmodulares Kabelmanagement
Haswell-Ready

Verbesserungswürdig

teuer
