Einleitung & Datenblatt

Einleitung

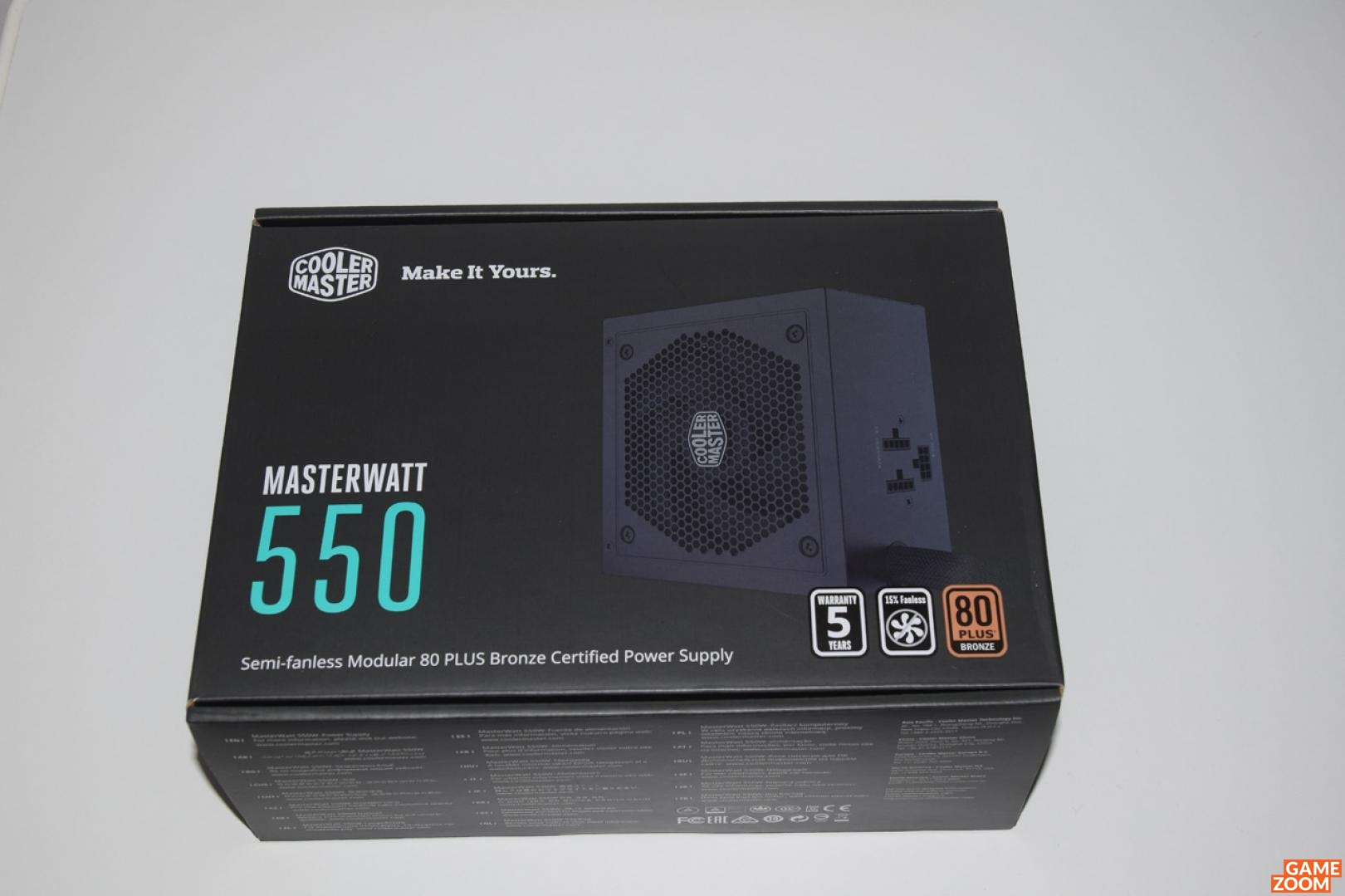

Cooler Master hat uns sein neues „MasterWatt“ Netzteil mit 550 Watt Gesamtleistung zukommen lassen. Laut Hersteller möchte man hier eine perfekte Symbiose aus Technik, Qualität und Preis abliefern. Wir haben das überprüft.

Bild 1/8 (Galerie öffnen)

Über Cooler Master
Cooler Master wurde 1992 mit dem Ziel die branchenweit besten Kühllösungen anzubieten gegründet. Seither entwickelt das Unternehmen ununterbrochen innovative Produkte von höchster Qualität. Die Produktlinien von Cooler Master umfassen Kühler, Lüfter, Gehäuse, Netzteile, Gaming-Produkte, Mobil- und Computerzubehör. Cooler Master bietet ausgehend von der Firmenzentrale in Taiwan und in regionalen Niederlassungen in Europa, Amerika und Asien einen unübertroffenen Service für seine Kunden.
Datenblatt
• Lüfter: 120mm, semi-passiv • PFC: aktiv • Anschlussart: teilmodular • Anschlüsse: 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 2x 6/8-Pin PCIe, 6x SATA, 2x IDE, 1x Floppy • Anzahl 12V-Schienen: 1 • +3.3V: 20A • +5V: 20A • +12V: 45.8A • -12V: 0.3A • +5Vsb: 3A • durchschnittliche Effizienz: 85% (80 PLUS, 115V) • Zertifikate: 80 PLUS Bronze (115V) • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x140mm • Besonderheiten: ErP Lot 6 • Herstellergarantie: fünf Jahre
Preis: 54 Euro (Stand: 16.04.2018)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition • Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 1080 • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik
Das Cooler Master MasterWatt 550W besitzt ein (teil)modulares Kabelmanagement und setzt auf einen recht ordentlichen Wirkungsgrad (durchschnittlich 85 Prozent). Darüber hinaus punktet die PSU mit einem effektiven sowie leisen 120-mm-Lüfter.
Das Netzteil wird bei einem OEM (HEC Group) gefertigt. Die Schaltung entspricht einem DC-DC Design mit LLC-Resonanzwandlung und Active Clamp Technologie. Bei den Kondensatoren kommen gute japanische Modelle von Teapo (85°C) zum Einsatz. Auf der Primärseite findet man zum Beispiel einen Teapo Kondensator mit 330uf, 400V und 85°C. Die Lötqualität im Innenraum ist sehr gut.

Bild 8/8 (Galerie öffnen)

Bei der 550-Watt-Version ist die 12-Volt-Leitung für bis zu 45 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Cooler Master wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Anzahl	Type	Länge (mm)
1	20+4-Pin	550
1	4+4-Pin	600
2	6+2-Pin-PCIe	550+120
6	SATA	500+120+120+120
3	IDE/Molex	500+120+120+120+120
1	Floppy	101

Bild 6/8 (Galerie öffnen)

Im Lieferumfang enthalten sind: vier Montageschrauben, ein Quick-Start-Guide und ein umfangreiches Handbuch.

Verarbeitung & Preis

Verarbeitung
Das recht kompakte Netzteil (150x86x140mm; knapp 2,5 Kilogramm) wurde sehr sauber verarbeitet, weist keine Verarbeitungsschwächen auf und hinterlässt auch optisch gesehen einen guten Eindruck. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Die Garantiezeit beträgt fünf Jahre.

Bild 5/8 (Galerie öffnen)

Preis und Verfügbarkeit
Das Cooler Master MasterWatt 550W ist ab sofort im Handel erhältlich. Der Preis beträgt 54 Euro (Stand: 16.04.2018).

Spannungen

Cooler Master MasterWatt 550W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (12 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Cooler Master MasterWatt 550W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

31 mV

+5V

11 mV

+3.3V

8 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Cooler Master MasterWatt 550W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser

gemessene Lautstärke

0.22 Sone

Cooler Master MasterWatt 550W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

29 °C

Gehäuse

24 °C

Cooler Master verbaut im Netzteil den hauseigenen „Silencio“ Lüfter (DF1202512RFLN), der mit einem LDB-Lager daherkommt. Bis zu einer Auslastung von 15 Prozent bleibt der Lüfter inaktiv. Erst bei einer höheren Auslastung bzw. Temperatur verrichtet der Fan seine Arbeit mit einer Umdrehungszahl von knapp 1.000 U/min. In diesem Bereich ist der Lüfter kaum hörbar. Erst unter Volllast und zirka 2.000 U/min ist unser Testmuster gut hörbar. In den meisten Alltagssituation wird das Cooler Master Netzteil aber kaum bis wenig hörbar sein.

Bild 3/8 (Galerie öffnen)

Leistungsaufnahme

Cooler Master MasterWatt 550W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

498 Watt

Unser High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Cooler Master MasterWatt 550W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

85 %

Ein verdientes 80PLUS-Bronze-Zertifikat.

Fazit & Wertung

„

Christoph meint: Klarer Preis-Leistung-Tipp!

“

Das neue MasterWatt 550W von Cooler Master konnte uns überzeugen. Unser Testmuster bietet nicht nur eine saubere Verarbeitungsqualität, sondern punktet auch mit einer sehr guten Technik, ordentlichen Bauteilen und überzeugenden Messwerten. Ebenfalls erfreulich: Es sind sämtliche Schutzschaltungen am Start und auch die Anzahl der Anschlüsse sowie die Kabellänge gehen in Ordnung. Der Wirkungsgrad von 85 Prozent bei 50 Prozent Auslastung kann sich auch sehen lassen. Der verwendete 120-mm-Lüfter ist erst unter Volllast leicht hörbar (Lüfterrauschen) und der Preis von knapp 54 Euro geht angesichts der gebotenen Leistung und Qualität in Ordnung.

Leistung

8

Technik

9

Ausstattung

8

Temperatur

9

Lautstärke

8

Verarbeitung

9

Preis

9

Richtig gut

saubere Verarbeitung
gute Bauteile
Messwerte
ordentliche Leistung
sämtliche Schutzschaltungen vorhanden
recht leiser Lüfter mit Semi-Passiv-Funktion
ausreichend Anschlüsse
Länge der Kabelstränge
(teil)modulares Kabelmanagement
fairer Preis
5 Jahre Garantie

Verbesserungswürdig

Lüfter unter Volllast leicht hörbar
