In unserem heutigen Artikel werfen wir einen kritischen Blick auf das Navitas GPM-850C Netzteil von der Firma Chieftec.
Von Christoph Miklos am 06.07.2016 - 17:54 Uhr

Fakten

Hersteller

Chieftec

Release

Mitte 2014

Produkt

Netzteil

Preis

ab 126,80 Euro

Webseite

Media (8)

Einleitung und Datenblatt

Einleitung
In unserem heutigen Artikel werfen wir einen kritischen Blick auf das Navitas GPM-850C Netzteil von der Firma Chieftec. Mehr Details zur PSU in unserem ausführlichen Testbericht!
Über Chieftec
Seit über 20 Jahren ist CHIEFTEC eine weltweit anerkannte und renommierte Marke welche durch qualitativ hochwertige Netzteile, Computergehäuse, 19” IPC Gehäuse und Zubehör bekannt geworden ist und sich durch die Herstellung dieser Produkte einen Namen gemacht hat.
Alles aus einer Hand: vom Komponenteneinkauf über eine eigene R&D Abteilung, bis hin zu vollautomatisierten Produktionsstraßen und einer beispielhaften Qualitätskontrolle welche sich in unseren Produktionsstätten in China und Taiwan befinden.
1994 wurde die ARENA ELETCTRONIC GMBH mit dem Ziel gegründet, sowohl die OEM, ODM als auch die Distributionskanäle zu bedienen und repräsentiert seitdem einzig und allein die Marke CHIEFTEC und deren Produkte in Europa, dem mittleren Osten, der CIS-Regionen und Afrika und strebt die weitere Expandierung in aufkommenden Märkten an.
Heute sind in der Europa-Zentrale in Düsseldorf über 20 hoch qualifizierte Mitarbeiter beschäftigt, welche größten Wert darauf legen, gleichermaßen ein kompetenter und zuverlässiger Ansprechpartner für Kunden und Anwender zu sein. Über 3.000m² Lager- und Logistikfläche mit Hunderten von Paletten Stellplätzen, sowie tägliche Direktcontainer, sichern eine permanent hohe Verfügbarkeit der Produkte.

Datenblatt
• Lüfter: 140mm • PFC: aktiv • Anschlüsse: 1x 20/24-Pin, 1x 4/8-Pin ATX12V, 4x 6/8-Pin PCIe, 6x SATA, 3x IDE, 1x Floppy • +3.3V: 20A • +5V: 20A • +12V: 70A • -12V: 0.8A • +5Vsb: 3A • durchschnittliche Effizienz (115V): >90% • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x160mm • Herstellergarantie: zwei Jahre
Preis: 127 Euro (Stand: 06.07.2016)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 980 Ti • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Testbericht und Videos

Technik
Das Chieftec Navitas GPM-850C besitzt ein (teil)modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 90 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 140 mm Kugellager-Lüfter. Bei der Technik setzt Chieftec auf klassische Double-Forward-Topologie, aber mit Synchronous Rectification und DC-DC-Wandlern auf der Sekundärseite. Gefertigt wird das Netzteil von CWT. Bei den Kondensatoren setzt Chieftec auf einen Marken-Mix: Primärseitig kommt ein Nippon Chemicon (400V, 580 uF, 105°C) zum Einsatz, während sekundärseitig neben einigen Polymerkondensatoren 105°C-Elektrolytkondensatoren von CapXon verbaut wurden. Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 70 Ampere ausgelegt (Singlerail). Diese Leistung reicht locker für jedes moderne Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen
Schutzschaltungen Vorhanden Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP) Ja Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP) Ja Ja/Ja
KURZSCHLUSSSCHUTZ (SCP) Ja Ja/Ja
ÜBERSTROMSCHUTZ (OCP) Ja Ja/Ja
ÜBERLASTSCHUTZ (OLP) Ja Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP) Ja Ja/Ja
Intel Haswell-Ready: JA
Auf Nachfrage bei Chieftec wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:
1x 24-Pin - 550mm - fest 1x 4/8-Pin ATX12V - 550mm - fest 4x 6/8-Pin PCIe - 550mm - abnehmbar 6x SATA - 550mm - abnehmbar 3x IDE - 550mm - abnehmbar 1x Floppy - 550mm - abnehmbar
Sauber und ohne überflüssigen Schnickschnack verpackt, erreichte uns das Testmuster staubsicher in Folie eingeschweißt. Neben einem Handbuch sind vier Rändelschrauben für den schnellen Einbau beigelegt.
Verarbeitung

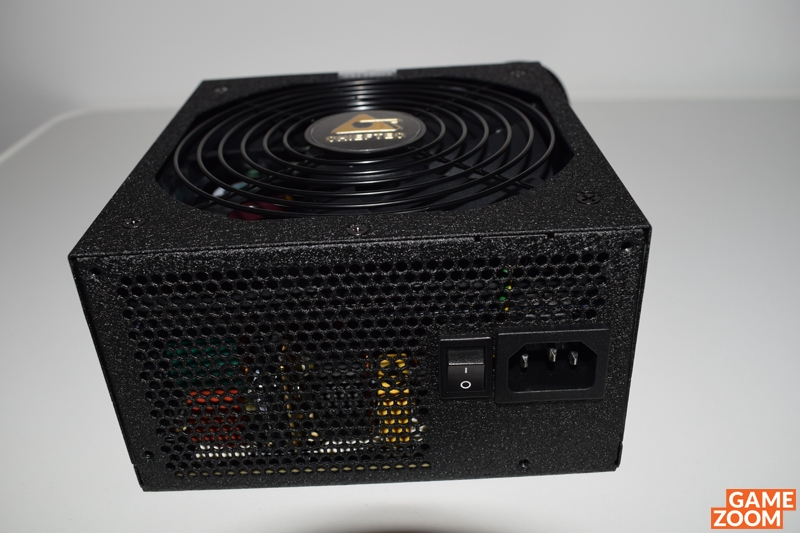

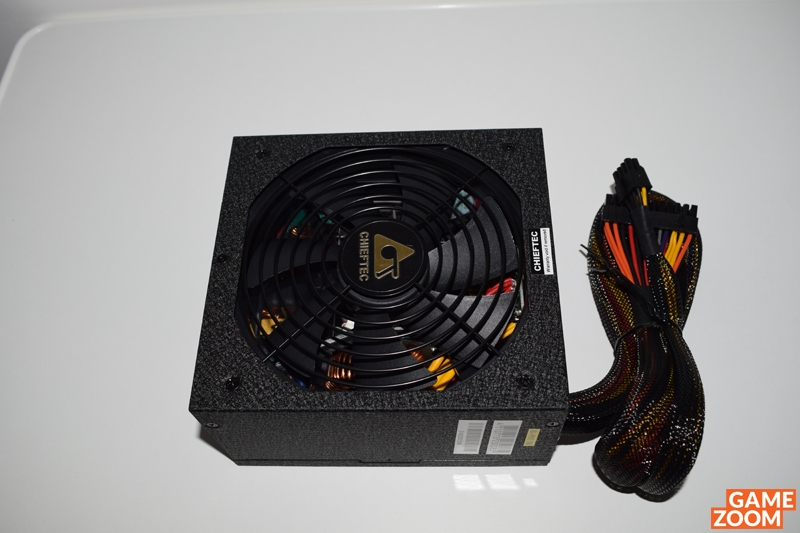

Das gesamte Netzteil (150x86x160 mm; knapp 2,5 Kilogramm) wurde sehr sauber verarbeitet und weist keine Verarbeitungsschwächen auf. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Alle Kabel sind von so genannten Sleeves ummantelt, was nicht nur schick aussieht, sondern zu einem aufgeräumten System beiträgt und einen verbesserten Luftfluss im Gehäuse und somit geringere Temperaturen mit sich bringt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi- und Big-Tower. Die Garantiezeit beträgt zwei Jahre.
Preis und Verfügbarkeit
Das Chieftec Navitas GPM-850C ist ab sofort im Handel erhältlich. Der Preis beträgt 127 Euro (Stand: 06.07.2016).
Gamezoom Check Hardware - Tipps zum Netzteilkauf #4 by be quiet!

Im vierten "Tipps zum Netzteilkauf"-Video gehen wir auf die Themen "Single- vs. Multi-Rail" und "Lüfternachsteuerung" ein.
Gamezoom Check Hardware - Tipps zum Netzteilkauf #5 by Corsair

In diesem Video sprechen wir über die Vor- und Nachteile von digitalen Netzteilen und gehen dem Mythos der "japanischen Kondensatoren" nach.

Spannungen

Chieftec Navitas GPM-850C - Spannungen
Leistung und Stabilität der Hauptschienen
+3.3V
3.47 Volt
3.3 Volt
3.28 Volt
3.14 Volt
+5V
5.25 Volt
5 Volt
4.91 Volt
4.75 Volt
+12V
12.6 Volt
12 Volt
11.89 Volt
11.40 Volt
Toleranz Maximum Sollwert gemessene Durchschnittswert Toleranz Minimum

Alle drei Hauptschienen liefen während unserer Testphase (sieben Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Chieftec Navitas GPM-850C - Restwelligkeit
Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien
+12V
27 mV
28 mV
29 mV
30 mV
31 mV
32 mV
33 mV
34 mV
35 mV
+5V
5 mV
7 mV
9 mV
11 mV
12 mV
14 mV
16 mV
18 mV
19 mV
+3.3V
6 mV
8 mV
10 mV
12 mV
13 mV
15 mV
16 mV
18 mV
20 mV
20% Last 30% Last 40% Last 50% Last 60% Last 70% Last 80% Last 90% Last 100% Last

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.
Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Chieftec Navitas GPM-850C - Temperaturen
Temperatur am Gehäuse und im Innenraum
Gehäuse
31 °C
37 °C
Innenraum
38 °C
45 °C
Idle (Desktop) Load (Gaming)

Chieftec Navitas GPM-850C - Lautstärke
Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung / 4 Klappernde Tastatur / 8 Schreibmaschine / 16 Laute Unterhaltung
gemessene Lautstärke
0.24 Sone
0.37 Sone
Idle (Lüfter: 780 U/min) Load (Lüfter: 1.650 U/min)

In unserem Testmuster ist der bekannte Yate Loon (D14BH-12) 140-mm-Lüfter verbaut. Der vergleichsweise leistungsstarke Lüfter verfügt über eine Kugellagerung. Im Betrieb arbeitet er aber angenehm leise. Im Desktop-Bereich läuft der Lüfter mit knapp 800 U/min und ist nicht hörbar. Bei Volllast und 1650 U/min ist das Luftrauschen dann deutlich wahrnehmbar, aber insgesamt ist das Navitas erfreulich leise.

Leistungsaufnahme

Chieftec Navitas GPM-850C - Leistungsaufnahme
gesamte System - ohne Monitor
gemessene Verbrauch ohne Monitor
671 Watt
162 Watt
0.92 Watt
0 Watt
Load (100%) Idle (Desktop) Standby Off

Unser neues High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 980 Ti Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Chieftec Navitas GPM-850C - Wirkungsgrad (115V)
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
88 %
92 %
89 %
niedrige Last (20%) mittlere Last (50%) maximale Last (100%)

Chieftec Navitas GPM-850C - Wirkungsgrad (230V)
Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien
gemessene Wirkungsgrad
90 %
93 %
90 %
niedrige Last (20%) mittlere Last (50%) maximale Last (100%)

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit und Wertung

Leistung
Technik
Ausstattung
Temperatur
Lautstärke
Verarbeitung
Preis
90%

Christoph meint: Gutes Netzteil zum fairen Preis!

Mit dem Navitas GPM-850C liefert Chieftec ein leistungsstarkes sowie erschwingliches Netzteil für Power-User ab. Nicht nur Technik und Wirkungsgrad wissen auf der ganzen Linie zu gefallen sondern auch die hochwertige Verarbeitungsqualität und der recht leise Lüfter sprechen für die PSU. Die zahlreichen Anschlussmöglichkeiten runden die PSU perfekt ab. Lediglich die verhältnismäßig kurze Garantiezeit von zwei Jahren trübt das positive Gesamtbild etwas. Nichtsdestotrotz können wir eine Kaufempfehlung für das Navitas GPM-850C aussprechen.

Award

Richtig gut
  • Leistung
  • moderne und ausgereifte Technik
  • hoher Wirkungsgrad
  • sämtliche Schutzschaltungen vorhanden
  • Verarbeitungsqualität
  • hochwertige Bauteile
  • ausreichend Anschlüsse
  • abnehmbare Kabelstränge (teilmodular)
  • Länge der Kabel
  • Preis
Verbesserungswürdig
  • Lüfter unter Volllast leicht hörbar
  • nur zwei Jahre Garantie
