ASUS Z97-Deluxe [NFC & WLC] - Test/Review

Das Z97-Flaggschiff von ASUS, vor allem im Bereich Ausstattung, läuft unter der Bezeichnung „Z97-Deluxe [NFC & WLC]“.

Von Christoph Miklos am 10.09.2014 - 02:27 Uhr

Inhalt

Gesamten Artikel anzeigen

Fakten

Hersteller

ASUS

Release

Mai 2014

Produkt

Mainboard

Preis

ab 320,24 Euro

Webseite

Link

ASUS Z97-Deluxe [NFC & WLC] Preisvergleich

Media (16)

⋮

Testbericht

Verarbeitung und Layout

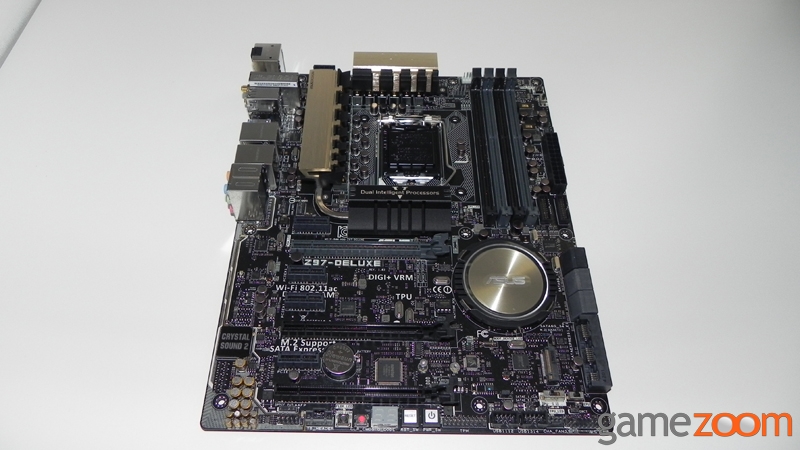

Bild 2/16 (Galerie öffnen)

Das Mainboard kommt im klassischen ATX-Format und mit einer fast komplett schwarzen Lackierung daher. Beim Z97-Deluxe [NFC & WLC] setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS platziert auf dem Mainboard vier DIMM-Sockel. Mit aktuellen 8-GB-Speicherkits könnte man so trotzdem einen mehr als ausreichenden Speicherausbau auf 32GB schaffen (max. DDR3 - 3.200 (OC)). Ebenfalls unterstützt werden die Xtreme Memory Profiles (XMP) in Version 1.3. Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut ASUS werksseitig vier Kühlkörper, welche auch beim Übertakten die Temperaturen der Chips niedrig halten. Insgesamt 16 Phasen kümmern sich um die Stromversorgung der CPU. Weiter verfügt das Mainboard über sogenannte „BlackWing Chokes“, die gegenüber konventionellen japanischen Solid Capacitors einer wesentlich höheren Stromstärke widerstehen können (60A gegenüber 30A). Darüber hinaus findet man 10K Black Metallic Kondensatoren (10.000 Stunden Lebensdauer bei 105°C) auf der Platine.
Das Zubehör fällt sehr üppig aus:
• 4 Handbücher und 3 Treiber-CDs • I/O-Blende • 6x SATA 3.0 Kabel • Gehäuseaufkleber • DisplayPort-Kabel, Mini-DisplayPort-zu-DisplayPort-Kabel • SLI-Bridge • mehrere Adapter • WiFi-Kabel + Antenne • PCI Express x1 Erweiterungskarte mit Thunderbold-Anschlüssen • USB 3.0 Hub • „Wireless Charging Micro-USB Box“ • zwei USB-Kabel für Hub und USB-Box
Technik und Anschlüsse

Bild 6/16 (Galerie öffnen)

Das ASUS Board besitzt zwei PCIe 3.0 x16 (x16, x8), einen PCIe 2.0 x16 (x4) und vier PCIe 2.0 x1 Slots. Ebenfalls mit von der Partie ist ein neuer M.2 10Gb/s Anschluss (shared 2x SATA, Z97). Leider limitiert der Chipsatz hinsichtlich der Lanes. So lassen sich drei Grafikkarten (SLI/CrossFire) nur mit x8/x4/x4 Lanes anbinden. Umfangreich fällt die Kondensatorbestückung des Soundchips aus. ASUS vermarktet dies unter den Namen „Crystal Sound“. Eine richtige Soundkarte kann der verwendete Realtek ALC1150 Soundchip zwar nicht ersetzen, für Standardanwendungen reicht die Soundqualität hingegen völlig aus. Hinsichtlich der Laufwerksanschlüsse schöpft der Anwender aus dem Vollen: Satte 10 SATA oder alternativ zwei SATA-Express und sechs SATA-Anschlüsse sind vorhanden. Auf der Featureliste findet man auch einen Power- und Reset-Schalter. Ein Diagnose-Display weist auf Fehler und Probleme in der Konfiguration hin. Hat man es mit dem Overclocking einmal übertrieben, lässt sich das BIOS mit dem „CLR_CMOS“ Schalter einfach zurücksetzen. Das Z97-Deluxe bietet zudem integriertes Bluetooth und WLAN. Auf der mitgelieferten Steckkarte befinden sich zwei Thunderbold- und noch einmal zwei DisplayPort-Anschlüsse. Als Controller ist ein Intel DSL5520 verbaut.
Folgende Anschlüsse findet man intern:
1x Thunderbolt 4x USB 3.0 (ASMedia) 4x USB 2.0 6x SATA 6Gb/s (Z97) 4x SATA 6Gb/s (ASMedia) 2x SATA Express 10Gb/s (belegt 4x SATA, ASMedia/Z97) 2x CPU-Lüfter 4-Pin 4x Lüfter 4-Pin 1x TPM
Auch die externen Anschlussmöglichkeiten können sich sehen lassen:

Bild 16/16 (Galerie öffnen)

1x HDMI 1.4 1x DisplayPort 1.2 1x Mini DisplayPort 1.2 2x Thunderbolt 20Gb/s (PCIe) 2x DisplayPort-In (PCIe) 6x USB 3.0 (ASMedia/Z97) 4x USB 2.0 2x Gb LAN (Intel I218V/I211-AT) 6x Klinke, 1x S/PDIF (Toslink)
Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.
Preisvergleich

Intel Z97 - Preisvergleich (10.09.2014)

günstigste Angebot laut www.geizhals.at - weniger ist besser

ASUS Z97-Deluxe [NFC & WLC]

320.24 €

ASUS Sabertooth Z97 Mark 1

189.88 €

Gigabyte GA-Z97X-SOC Force

173.26 €

ASUS Maximus VII Hero

168.85 €

ASUS ROG Maximus VII Gene

157.33 €
