Einleitung
ASUS erweitert seine The Ultimate Force-Familie (TUF) um das Z270 Mark 1, welches, wie sollte es auch anders sein, den neuen Intel Z270 Chipsatz nutzt. Mehr Details zum Mainboard in unserem ausführlichen Testbericht! Über ASUS
Die marktführende Rolle von ASUS innerhalb der Mainboard-Industrie basiert auf dem hohen Innovationsanspruch des Unternehmens. Als vielfach ausgezeichneter Mainboard-Hersteller hat das Unternehmen seit seiner Gründung im Jahr 1989 mehr als 420 Mio. Mainboards verkauft und die Branche mit zahlreiche Neuerungen geprägt, die heute als Industriestandards gelten. Jüngstes Beispiel sind neben Core Unlocker, Disk Unlocker und Protect 3.0 die weltweit ersten Dual Intelligent Prozessoren. Durch die Kombination der TPU (TurboV Processing Unit) mit der EPU (Energy Processing Unit) garantiert die Dual Intelligent Processors Technologie eine systemumfassende Optimierung von Leistung und Energieverbrauch und sorgt somit für ein besseres, kosteneffizienteres Nutzererlebnis.
Datenblatt
• Formfaktor: ATX
• Chipsatz: Intel Z270
• Speicher: 4x DDR4 DIMM, dual PC4-30933U/DDR4-3866 (OC), max. 64GB (UDIMM)
• Erweiterungsslots: 3x PCIe 3.0 x16 (1x x16, 1x x8, 1x x4), 3x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242), 1x M.2/M-Key (PCIe 3.0 x4, 2280/2260/2242)
• Anschlüsse extern: 1x HDMI 1.4, 1x DisplayPort 1.2, 1x USB-C 3.1 (ASM2142), 1x USB-A 3.1 (ASM2142), 2x USB-A 3.0, 5x USB-A 2.0, 2x Gb LAN (Intel I219-V/Intel I211-AT), 5x Klinke, 1x S/PDIF (optisch), 1x USB BIOS Flashback
• Anschlüsse intern: 4x USB 3.0, 4x USB 2.0, 6x SATA 6Gb/s (Z270), 2x CPU-Lüfter 4-Pin, 7x Lüfter 4-Pin, 1x seriell, 1x Thunderbolt-AIC (5-Pin Header), 1x TPM-Header
• Audio: 7.1 (Realtek ALC1220), DTS Connect
• RAID-Level: 0/1/5/10 (Z270)
• Multi-GPU: NVIDIA 2-Way-SLI (x8/x8), AMD 3-Way-CrossFireX (x8/x8, x8/x4/x4)
• Stromanschlüsse: 1x 24-Pin ATX, 1x 8-Pin EPS12V
• CPU-Phasen: 12 (8+4)
• Grafik: IGP (via CPU/APU)
• Besonderheiten: Audio+solid capacitors
• Herstellergarantie: fünf Jahre (Abwicklung nur über Händler)
Preis: 250 Euro (Stand: 17.04.2017)
Testplattform
• Prozessor: Intel Core i7-7700K • Arbeitsspeicher: Corsair Vengeance LPX DIMM Kit 32GB, DDR4-2800 • Grafikkarte: EVGA GeForce GTX 1080 SC Gaming ACX 3.0 • Prozessorkühler: Alpenföhn Olymp • Netzteil: Seasonic Snow Silent 1050W • Festplatten: 2x OCZ Vector 180 960GB / Samsung SSD SM961 256GB • Gehäuse: Corsair Graphite Series 760T • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 Home 64-Bit • Zimmertemperatur: ca. 21°C

Intel Z270 Chipsatz

Passend zum Kaby Lake Prozessor hat Intel auch einen neuen Chipsatz veröffentlicht - den Z270. Die wohl wichtigste Neuerung ist die Erhöhung der I/O-Lanes (24 statt 20). Dadurch sind Intels kommende Optane Memory-Lösungen kompatibel mit dem Z270. Hinweis für alle Besitzer eines Z170 Mainboards: Kaby Lake verwendet nach wie vor den Sockel 1151 und kann demnach auch auf Z170-Boards genutzt werden. In den meisten Fällen reicht ein Bios-Update.

Testbericht

Verarbeitung und Layout

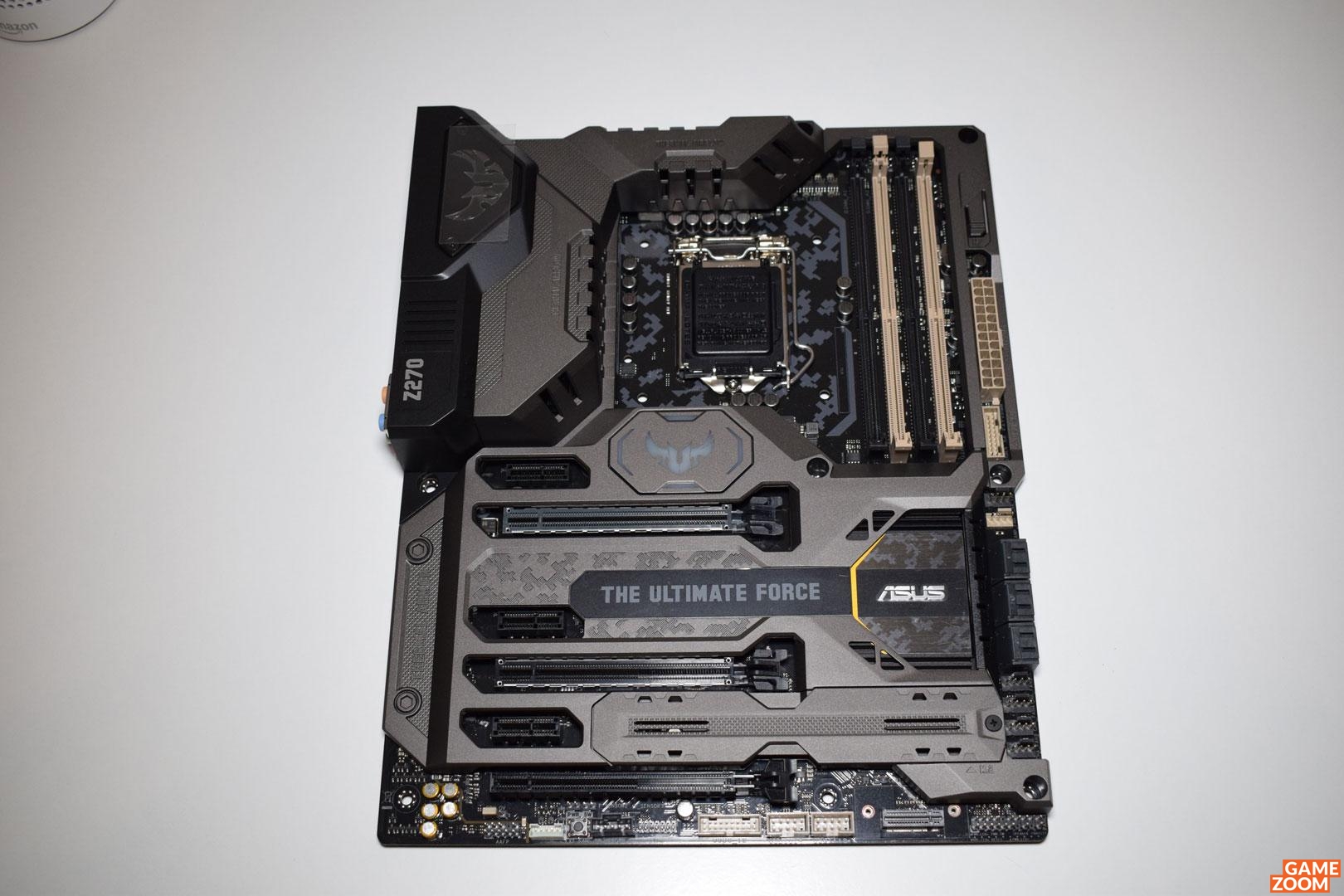

Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer coolen Camouflage-Optik. Die großflächige Abdeckung sieht nicht nur gut aus, sondern schützt auch die darunterliegenden Bauteile. Für optische Akzente sorgt die anpassbare Aura-RGB-Beleuchtung. Auf der PCB-Rückseite erstreckt sich beim Mainboard eine Backplate, welche das PCB stabiler machen soll. Weitere Features des Boards sind der TUF Thermal Armor (neues Airflow-verbesserndes Design) und der TUF Dust Defender (spezielle Abdeckungen für den Schutz von Slots, Ports und Anschlüssen vor Schmutz und Staub). Beim TUF Z270 Mark 1 setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS setzt auf dem Mainboard vier DIMM-Sockel. Mit aktuellen 16-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 64 GB schaffen (max. DDR4 - 3.866 MHz (OC)). Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut der Hersteller werksseitig drei Kühlkörper, welche auch beim Übertakten die Temperaturen der Chips niedrig halten. ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf 8+4 Phasen zurückgreifen kann (8 Phasen für die CPU; 4 Phasen für die Speicher). Darüber hinaus findet man hochwertige Kondensatoren auf der Platine. Zwei der drei vorhandenen PCIe-x16-Slots kommen mit der „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z270-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potentiell Vorteile bieten
Das Zubehör sieht wie folgt aus:
• Mainboard-Handbuch inkl. Treiber- und Software-DVD • sechs SATA-Kabel • ASUS-ROG-Sticker • Q-Connector • SATA-Kabelsticker • CPU-Installation-Tool • M.2-Halterung (vertikal) • Gewinde und Schraube für den M.2-Anschluss
Anschlüsse und Technik

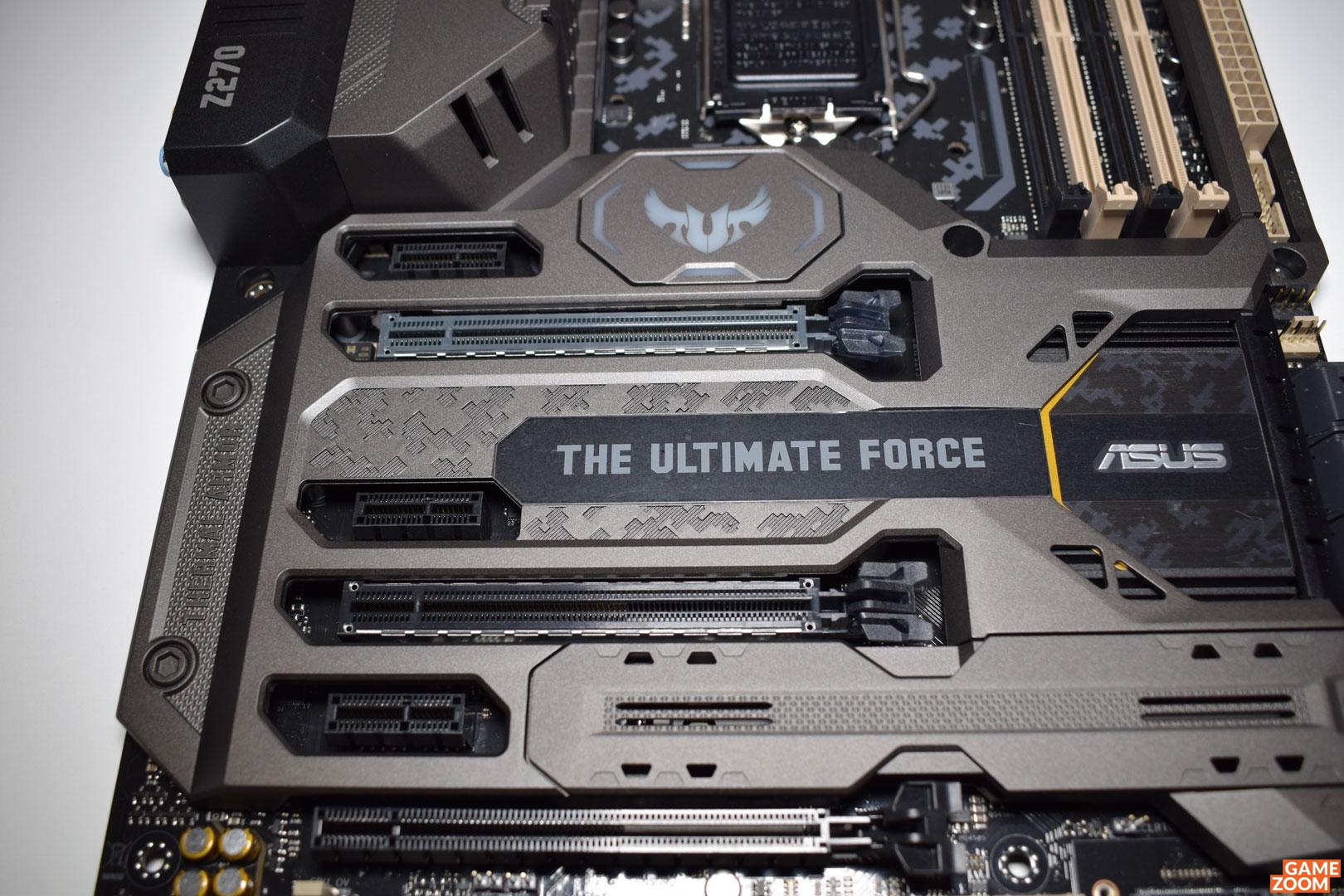

Mit drei PCI-Express-3.0-x16-Slots bietet das ASUS Mainboard SLI- und CrossFire-Support. Die Lanes für die Bereitstellung der PCI-Express-x16-Slots übernimmt dabei die verbaute CPU, so dass bei der Verwendung von „nur“ einer Grafikkarte die kompletten 16 Lanes des PCI-Express-3.0-Standards zur Verfügung stehen. Bei der Verwendung einer zweiten Grafikkarte werden diese 16 Lanes auf acht Lanes aufgeteilt. Für zusätzliche Erweiterungskarten oder PCIe-SSDs stehen drei PCIe 3.0 x1-Slots zur Verfügung. Auf SATA-Express-Anschlüsse hat ASUS verzichtet, dafür gibt es zwei M.2-Anschlüsse (PCIe 3.0 x4, 22110/2280/2260/2242 + 2280/2260/2242) und sechs SATA 6GB/s-Ports. Für Peripherie wurden zwei USB-3.1-(1x Typ C und 1x Typ A) und zwei USB-3.0-Ports verbaut. Auf WLAN und Bluetooth hat der Hersteller verzichtet. Folgende Anschlüsse findet man intern:
4x USB 3.0 4x USB 2.0 6x SATA 6Gb/s (Z270) 2x CPU-Lüfter 4-Pin 7x Lüfter 4-Pin 1x seriell 1x Thunderbolt-AIC (5-Pin Header) 1x TPM-Header
Die externen Anschlüsse in der Übersicht:
1x HDMI 1.4 1x DisplayPort 1.2 1x USB-C 3.1 (ASM2142) 1x USB-A 3.1 (ASM2142) 2x USB-A 3.0 5x USB-A 2.0 2x Gb LAN (Intel I219-V/Intel I211-AT) 5x Klinke 1x S/PDIF (optisch) 1x USB BIOS Flashback Features
M.2: Dank M.2-Support können auf dem Board zwei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt bei 32 Gigabit pro Sekunde.
Aura Beleuchtung: Anpassbare ROG-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
SupremeFX: SupremeFX ist die „hauseigene“ Onboard-Audiolösung von ASUS, die auf einem Realtek ALC1220 Soundchip basiert. Die Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.
Preis und Verfügbarkeit
Das ASUS TUF Z270 Mark 1 ist ab sofort für knapp 250 Euro (Stand: 17.04.2017) im Handel erhältlich.

Testvideo

Cinebench

PCMark 08

Sisoft Sandra 2016

Spiele

Bootzeit

USB 3.1

SATA

M2

Leistungsaufnahme

Fazit und Wertung
