ASUS TUF Gryphon Z97 Armor Edition - Test/Review
Ein weiteres Z97-Mainboard hat unsere Redaktion erreicht. Was das ASUS TUF Gryphon Z97 Armor Edition taugt, könnt ihr in unserem ausführlichen Testbericht nachlesen!
Von Christoph Miklos am 12.04.2015 - 23:10 Uhr

Inhalt

Fakten

Hersteller

ASUS

Release

April/Mai 2014

Produkt

Mainboard

Preis

ab 162 Euro

Webseite

Link

ASUS TUF Gryphon Z97 Armor Edition Preisvergleich

Media (15)

⋮

Testbericht

Verarbeitung und Layout

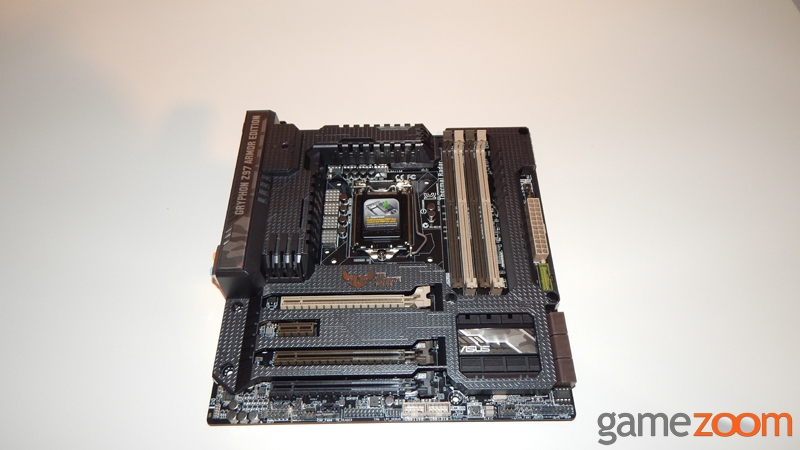

Das Mainboard kommt im mATX-Format daher (30.5cm x 24.4cm) daher. Beim TUF Gryphon Z97 Armor Edition setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt (10K Black Metallic Kondensatoren; 10.000 Stunden Lebensdauer bei 105°C), die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS setzt auf dem Mainboard vier DIMM-Sockel. Mit aktuellen 8-GB-Speicherkits könnte man so trotzdem einen mehr als ausreichenden Speicherausbau auf 32GB schaffen (max. DDR3 - 1.866 (OC)). Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut der Hersteller werksseitig zwei Kühlkörper, welche auch beim Übertakten die Temperaturen der Chips niedrig halten. Der Hersteller stattet das Board mit einer digitalen 8+2-Phasen Spannungsversorgung aus. Der CPU stehen acht Phasen zur Seite und der Arbeitsspeicher wird durch zwei Phasen stabil mit Spannung versorgt. Weitere Features des TUF Gryphon Z97 Armor Edition sind der TUF Thermal Armor (neues Airflow-verbesserndes Design), die TUF Fortifier-Rückplatten (verstärken Mainboards gegen Verbiegen) und der TUF Dust Defender (spezielle Abdeckungen für den Schutz von Slots, Ports und Anschlüssen vor Schmutz und Staub).
Das Zubehör sieht wie folgt aus:
• I/O-Blende • Mainboard-Handbuch inkl. Treiber- und Software-DVD • 1x SLI-Bridge • 4x SATA-Cable • 1x Q-Connectors
Technik und Anschlüsse
ASUS hat dem Board zwei PCIe 3.0 x16 (x16, x8), einen PCIe 2.0 x16 (x4) und einen PCIe 2.0 x1 Steckplatz spendiert. Insgesamt findet man auf diesem Board sechs gewinkelte SATA 6Gb/s Anschlüsse (6x Z97), welche unterhalb der Ram-Slots lokalisiert sind. Ebenfalls mit von der Partie: eine 7.1-Onboard-Audiolösung (Realtek ALC892). Verzichtet wurden auf einen M.2-Slot und SATA Express Ports.
Features
Extreme Engine Digi+ III: Mittels Software lässt sich die Spannung und auch die Impedanzen anpassen.
ASUS Fan Xpert 2: Anpassung der Lüftergeschwindigkeit.
Folgende Anschlüsse findet man intern:
1x Thunderbolt AIC 2x USB 3.0 4x USB 2.0 6x SATA 6Gb/s (Z97) 2x CPU-Lüfter 4-Pin 4x Lüfter 4-Pin 1x Lüfter 3-Pin TPM (Header)
Auch die externen Anschlussmöglichkeiten können sich sehen lassen:
1x DVI-I 1x HDMI 1.4 1x DisplayPort 1.2 4x USB 3.0 4x USB 2.0 1x Gb LAN (Intel I218-V) 5x Klinke 1x S/PDIF (optisch)
Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.
Preis und Verfügbarkeit
Das ASUS TUF Gryphon Z97 Armor Edition ist ab sofort für knapp 165 Euro (Stand: 12.04.2015) im Handel erhältlich.
