Einleitung und Datenblatt

Einleitung
Preiswerte Z270-Mainboards für Spieler gibt es leider nicht wie Sand am Meer. Daher entpuppt sich das neue ASUS ROG Strix Z270F Gaming als kleines Highlight. Mehr Details in unserem ausführlichen Testbericht!

Bild 1/13 (Galerie öffnen)

Über ASUS

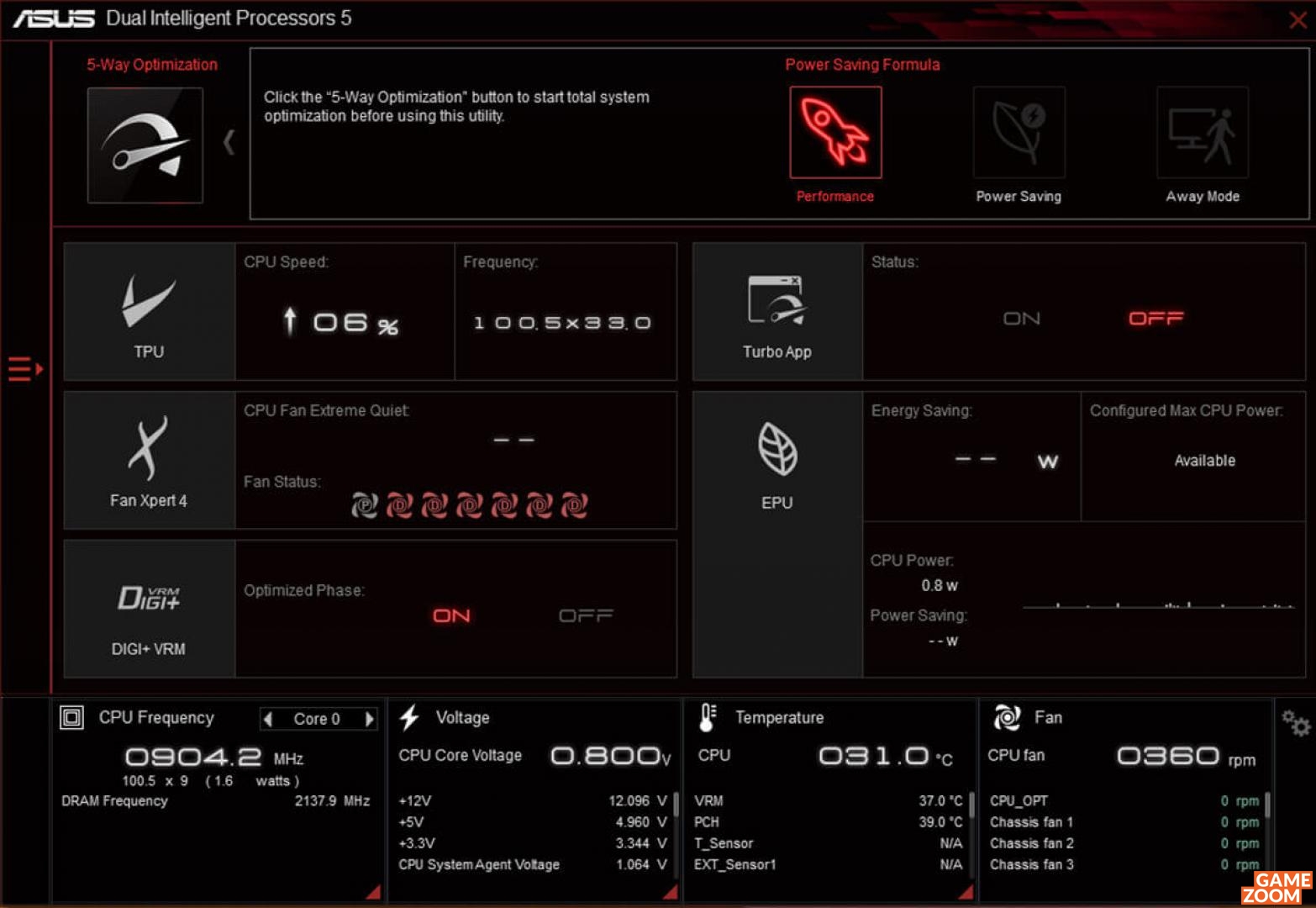

Die marktführende Rolle von ASUS innerhalb der Mainboard-Industrie basiert auf dem hohen Innovationsanspruch des Unternehmens. Als vielfach ausgezeichneter Mainboard-Hersteller hat das Unternehmen seit seiner Gründung im Jahr 1989 mehr als 420 Mio. Mainboards verkauft und die Branche mit zahlreiche Neuerungen geprägt, die heute als Industriestandards gelten. Jüngstes Beispiel sind neben Core Unlocker, Disk Unlocker und Protect 3.0 die weltweit ersten Dual Intelligent Prozessoren. Durch die Kombination der TPU (TurboV Processing Unit) mit der EPU (Energy Processing Unit) garantiert die Dual Intelligent Processors Technologie eine systemumfassende Optimierung von Leistung und Energieverbrauch und sorgt somit für ein besseres, kosteneffizienteres Nutzererlebnis.
Datenblatt
• Formfaktor: ATX
• Chipsatz: Intel Z270
• Speicher: 4x DDR4 DIMM, dual PC4-30933U/DDR4-3866 (OC), max. 64GB (UDIMM)
• Erweiterungsslots: 3x PCIe 3.0 x16 (1x x16, 1x x8, 1x x4), 4x PCIe 3.0 x1, 2x M.2/M-Key (PCIe 3.0 x4, 22110/2280/2260/2242 + 2280/2260/2242)
• Anschlüsse extern: 1x DVI-D, 1x HDMI 1.4, 1x DisplayPort 1.2, 1x USB-C 3.1 (ASM2142), 1x USB-A 3.1 (ASM2142), 4x USB-A 3.0, 1x Gb LAN (Intel I219-V), 5x Klinke, 1x S/PDIF (optisch)
• Anschlüsse intern: 2x USB 3.0, 6x USB 2.0, 6x SATA 6Gb/s (Z270), 2x CPU-Lüfter 4-Pin, 3x Lüfter 4-Pin, 1x seriell, 2x RGB-Header, 1x TPM-Header
• Audio: 7.1 (Realtek ALC1220/ASUS SupremeFX)
• RAID-Level: 0/1/5/10 (Z270)
• Multi-GPU: NVIDIA 2-Way-SLI (x8/x8), AMD 3-Way-CrossFireX (x8/x8, x8/x4/x4)
• Stromanschlüsse: 1x 24-Pin ATX, 1x 8-Pin EPS12V
• CPU-Phasen: 10 (8+2)
• Grafik: IGP (via CPU/APU)
• Besonderheiten: Audio+solid capacitors, LED-Beleuchtung (RGB)
• Herstellergarantie: drei Jahre (Abwicklung nur über Händler)
Preis: 187 Euro (Stand: 01.03.2017)
Testplattform
• Prozessor: Intel Core i7-7700K • Arbeitsspeicher: Corsair Vengeance LPX DIMM Kit 32GB, DDR4-2800 • Grafikkarte: EVGA GeForce GTX 1080 SC Gaming ACX 3.0 • Prozessorkühler: Alpenföhn Olymp • Netzteil: Seasonic Snow Silent 1050W • Festplatten: 2x OCZ Vector 180 960GB / Samsung SSD SM961 256GB • Gehäuse: Corsair Graphite Series 760T • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 Home 64-Bit • Zimmertemperatur: ca. 21°C

Intel Z270 Chipsatz

Passend zum Kaby Lake Prozessor hat Intel auch einen neuen Chipsatz veröffentlicht - den Z270. Die wohl wichtigste Neuerung ist die Erhöhung der I/O-Lanes (24 statt 20). Dadurch sind Intels kommende Optane Memory-Lösungen kompatibel mit dem Z270. Hinweis für alle Besitzer eines Z170 Mainboards: Kaby Lake verwendet nach wie vor den Sockel 1151 und kann demnach auch auf Z170-Boards genutzt werden. In den meisten Fällen reicht ein Bios-Update.

Testbericht

Verarbeitung und Layout
Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer schlichten Schwarz-Grau-Optik. Für optische Akzente sorgt die anpassbare Aura-RGB-Beleuchtung. Beim ROG Strix Z270F Gaming setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. ASUS setzt auf dem Mainboard vier DIMM-Sockel. Mit aktuellen 16-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 64 GB schaffen (max. DDR4 - 3.866 MHz (OC)). Um der Problematik einer möglichen Überhitzung entgehen zu können, verbaut der Hersteller werksseitig drei Kühlkörper, welche auch beim Übertakten die Temperaturen der Chips niedrig halten. ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf 8+2 Phasen zurückgreifen kann (8 Phasen für die CPU; 2 Phasen für die Speicher). Darüber hinaus findet man hochwertige Kondensatoren auf der Platine. Zwei der drei vorhandenen PCIe-x16-Slots kommen mit der „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z270-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potentiell Vorteile bieten

Bild 2/13 (Galerie öffnen)

Das Zubehör ist recht ordentlich ausgefallen:
• I/O-Blende • Mainboard-Handbuch inkl. Treiber- und Software-DVD • vier SATA-Kabel • 2-Way-SLI-Bridge • Q-Connector • ROG-Kabelaufkleber • ROG-Sticker • CPU-Installation-Tool • RGB-Header-Kabel • Schrauben und Gewinde für den M.2-Slot
Anschlüsse und Technik
Mit drei PCI-Express-3.0-x16-Slots bietet das ASUS Mainboard SLI- und CrossFire-Support. Die Lanes für die Bereitstellung der PCI-Express-x16-Slots übernimmt dabei die verbaute CPU, so dass bei der Verwendung von „nur“ einer Grafikkarte die kompletten 16 Lanes des PCI-Express-3.0-Standards zur Verfügung stehen. Bei der Verwendung einer zweiten Grafikkarte werden diese 16 Lanes auf acht Lanes aufgeteilt. Für zusätzliche Erweiterungskarten oder PCIe-SSDs stehen vier PCIe 3.0 x1-Slots zur Verfügung. Auf SATA-Express-Anschlüsse hat ASUS verzichtet, dafür gibt es zwei M.2-Anschlüsse (PCIe 3.0 x4, 22110/2280/2260/2242 + 2280/2260/2242) und sechs SATA 6GB/s-Ports. Für Peripherie wurden zwei USB-3.1-(1x Typ C und 1x Typ A) und vier USB-3.0-Ports verbaut.

Bild 4/13 (Galerie öffnen)

Folgende Anschlüsse findet man intern:
2x USB 3.0 6x USB 2.0 6x SATA 6Gb/s (Z270) 2x CPU-Lüfter 4-Pin 3x Lüfter 4-Pin 1x seriell 2x RGB-Header 1x TPM-Header
Die externen Anschlüsse in der Übersicht:
1x DVI-D 1x HDMI 1.4 1x DisplayPort 1.2 1x USB-C 3.1 (ASM2142) 1x USB-A 3.1 (ASM2142) 4x USB-A 3.0 1x Gb LAN (Intel I219-V) 5x Klinke, 1x S/PDIF (optisch)
Features
M.2: Dank M.2-Support können auf dem Board zwei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt bei 32 Gigabit pro Sekunde.
Aura Beleuchtung: Anpassbare ROG-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
SupremeFX: SupremeFX ist die „hauseigene“ Onboard-Audiolösung von ASUS, die auf einem Realtek ALC1220 Soundchip basiert. Die Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
Game First IV: Ebenfalls sehr interessant ist die verwendete Game First IV-Technologie, welche beim Intel Gigabit Ethernet-Port zum Einsatz kommt. Bei Aktivierung kann man die Pings in Onlinespielen (zum Beispiel Shooter) leicht verbessern. Unsere Messung ergab eine „Optimierung“ von knapp -4ms in den Spielen Overwatch und Counter-Strike: GO.
Sonic Radar III: Die schon als Cheat einstufbare Funktion Sonic Radar III erweitert die Oberfläche in Ego-Shooter-Spielen um ein Radar, welches Bewegungs- und Schussgeräusche ortet und diese optisch darstellt. Anti-Cheat-Systeme reagieren auf Overlay-Einblendungen aber normalerweise ziemlich empfindlich und stufen diese auch als unerlaubte Mittel ein.

Bild 13/13 (Galerie öffnen)

Bios
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.
Preis und Verfügbarkeit
Das ASUS ROG Strix Z270F Gaming ist ab sofort für knapp 187 Euro (Stand: 01.03.2017) im Handel erhältlich.

Benchmarks

ASUS ROG Strix Z270F Gaming - Cinebench R15 CPU

mehr ist besser

ASUS ROG Maximus IX Hero

984 Pkt.

ASUS ROG Maximus IX Code

983 Pkt.

ASUS ROG Strix Z270G Gaming

983 Pkt.

ASUS ROG Strix Z270F Gaming

983 Pkt.

Supermicro C7Z270-CG

982 Pkt.

ASUS ROG Strix Z270F Gaming - PC Mark 08

mehr ist besser

ASUS ROG Maximus IX Code

4211 Pkt.

ASUS ROG Maximus IX Hero

4210 Pkt.

ASUS ROG Strix Z270F Gaming

4210 Pkt.

ASUS ROG Strix Z270G Gaming

4209 Pkt.

Supermicro C7Z270-CG

4208 Pkt.

ASUS ROG Strix Z270F Gaming - Sisoft Sandra 2016 #1

CPU Arythmetik - mehr ist besser

ASUS ROG Maximus IX Code

150.15 MIPS

ASUS ROG Maximus IX Hero

150.14 MIPS

ASUS ROG Strix Z270G Gaming

150.13 MIPS

ASUS ROG Strix Z270F Gaming

150.13 MIPS

Supermicro C7Z270-CG

150.12 MIPS

ASUS ROG Strix Z270F Gaming - Sisoft Sandra 2016 #2

Memory - mehr ist besser

ASUS ROG Maximus IX Code

25.53 GB/s

ASUS ROG Maximus IX Hero

25.53 GB/s

ASUS ROG Strix Z270G Gaming

25.53 GB/s

ASUS ROG Strix Z270F Gaming

25.53 GB/s

Supermicro C7Z270-CG

25.51 GB/s

ASUS ROG Strix Z270F Gaming - Spiele

2560x1440 / max. Details / mehr ist besser

ASUS ROG Strix Z270F Gaming

80 FPS

Supermicro C7Z270-CG

80 FPS

ASUS ROG Maximus IX Code

80 FPS

ASUS ROG Maximus IX Hero

80 FPS

ASUS ROG Strix Z270G Gaming

80 FPS

ASUS ROG Strix Z270F Gaming - Bootzeit

Windows 10 Bootzeit - weniger ist besser

Supermicro C7Z270-CG

14 Sek.

ASUS ROG Strix Z270F Gaming

14 Sek.

ASUS ROG Maximus IX Code

13 Sek.

ASUS ROG Maximus IX Hero

13 Sek.

ASUS ROG Strix Z270G Gaming

13 Sek.

Schnittstellen

ASUS ROG Strix Z270F Gaming - USB 3.1

mehr ist besser

ASUS ROG Strix Z270F Gaming

929 MB/s

ASUS ROG Maximus IX Code

929 MB/s

ASUS ROG Maximus IX Hero

929 MB/s

ASUS ROG Strix Z270G Gaming

929 MB/s

Supermicro C7Z270-CG

928 MB/s

ASUS ROG Strix Z270F Gaming - SATA 6G

mehr ist besser

ASUS ROG Strix Z270F Gaming

555 MB/s

Supermicro C7Z270-CG

555 MB/s

ASUS ROG Maximus IX Code

555 MB/s

ASUS ROG Maximus IX Hero

555 MB/s

ASUS ROG Strix Z270G Gaming

555 MB/s

ASUS ROG Strix Z270F Gaming - M.2

mehr ist besser

ASUS ROG Strix Z270F Gaming

3.369 MB/s

ASUS ROG Maximus IX Code

3.369 MB/s

ASUS ROG Maximus IX Hero

3.369 MB/s

ASUS ROG Strix Z270G Gaming

3.369 MB/s

Supermicro C7Z270-CG

3.368 MB/s

Leistungsaufnahme

ASUS ROG Strix Z270F Gaming - Leistungsaufnahme

mehr ist gesamte System ohne Monitor (gerundete Werte) - weniger ist besser

ASUS ROG Maximus IX Code

161 Watt

ASUS ROG Maximus IX Hero

157 Watt

ASUS ROG Strix Z270G Gaming

153 Watt

ASUS ROG Strix Z270F Gaming

152 Watt

Supermicro C7Z270-CG

148 Watt

Fazit und Wertung

„

Christoph meint: Gutes Gaming-Mainboard zum erschwinglichen Preis!

“

Wie bereits in der Einleitung erwähnt, gibt es leider nur wenig preislich attraktive Z270-Mainboards für Spieler. Das neue ASUS ROG Strix Z270F Gaming bildet hier eine positive Ausnahme. Für unter 200 Euro bekommt man eine sehr gute Leistung und üppige Ausstattung geboten. Auch wissen Verarbeitungsqualität, Overclocking-Funktionalitäten und Lieferumfang zu gefallen. Die zahlreichen Anschlussmöglichkeiten und das durchdachte Layout sprechen ebenfalls für unser Testmuster. Die wenigen Kritikpunkte sollten vor einem möglichen Kauf nicht abschrecken.

Leistung

9

Technik

10

Verarbeitung

10

Bios

9

Ausstattung

8

Preis

8

Richtig gut

sehr gute Leistung
moderne und ausgereifte Technik
M2, USB 3.1
interessante Gamer-Features (Game First IV, Sonic Radar III)
SLI- und CrossFireX-Support
saubere Verarbeitung
durchdachtes Layout
umfangreiches und übersichtliches UEFI-Bios
OC-Features & gutes Kühlkonzept
anpassbare RGB-Beleuchtung
fairer Preis

Verbesserungswürdig

kein WLAN und Bluetooth
recht hohe Leistungsaufnahme unter Last
