Einleitung
Pünktlich zum Launch der neuen Intel Comet Lake-S Prozessoren hat Hersteller ASUS zahlreiche Mainboards mit dem Z490 Chipsatz veröffentlicht. Wir durften das Gaming-Board „ROG Maximus XII Hero [WI-FI]“ mit WLAN und Bluetooth auf den Prüfstand schicken.

Bild 1/17 (Galerie öffnen)

Über ASUS
Die marktführende Rolle von ASUS innerhalb der Mainboard-Industrie basiert auf dem hohen Innovationsanspruch des Unternehmens. Als vielfach ausgezeichneter Mainboard-Hersteller hat das Unternehmen seit seiner Gründung im Jahr 1989 mehr als 420 Mio. Mainboards verkauft und die Branche mit zahlreiche Neuerungen geprägt, die heute als Industriestandards gelten. Jüngstes Beispiel sind neben Core Unlocker, Disk Unlocker und Protect 3.0 die weltweit ersten Dual Intelligent Prozessoren. Durch die Kombination der TPU (TurboV Processing Unit) mit der EPU (Energy Processing Unit) garantiert die Dual Intelligent Processors Technologie eine systemumfassende Optimierung von Leistung und Energieverbrauch und sorgt somit für ein besseres, kosteneffizienteres Nutzererlebnis.
Datenblatt
• Format: ATX
• Chipsatz: Intel Z490
• Sockel: 1200 (für Intel-CPUs der10. Core-Generation)
• RAM: 4x DDR4 (2.933 MHz, bis zu 4.700 MHz mittels OC) Dual-Channel Max. 128 GB
• Slots (physisch): 3x PCIe 3.0 x16 (x16, x8/x8, x4) 3x PCIe 3.0 x1 1x M.2 Key E (vertikal, belegt mit WLAN-ax/BT-5.1-Modul)
• Interne Anschlüsse: 6x SATA 6G 3x M.2 (2x PCIe 3.0 x4/SATA & 1x PCIe 3.0 x4; 2242 / 2260 / 2280 / 2x 22110) 1x USB 3.1/USB 3.2 Gen2 (ein Header) 2x USB 3.0/USB 3.2 Gen1 (ein Header) 4x USB 2.0 (zwei Header) 1x CPU-Fan-Header (4-Pin) 1x CPU-OPT-Fan-Header (4-Pin) 3x Fan-Header (4-Pin) 1x AiO-Pumpen-Header 1x W_PUMP+ Header 1x 4-Pin H_AMP-Fan-Header 1x 2-Pin Water-In-Header 1x 2-Pin Water-Out-Header 1x 3-Pin Water-Flow-Header 1x ReTry-Button 1x Start-Button 1x FlexKey-Button 1x Thermal-Sensor-Header 1x Thunderbolt-Header 1x Front Panel Audio Connector 2x AURA Addressable Gen 2 header 2x AURA RGB Header
• Externe Anschlüsse: 1x USB 3.1/USB 3.2 Gen2 (Typ C) 3x USB 3.1/USB 3.2 Gen2 (Typ A) 4x USB 3.0/USB 3.2 Gen1 2x USB 2.0 1x HDMI-1.4b 1x 10-Gigabit-LAN (Marvell AQtion AQC107) 1x 2,5-Gigabit-LAN (Intel I225-V) 1x WLAN-/Bluetooth-Modul (Intel Wi-Fi 6 AX201) 1x S/PDIF 5x Audio (Realtek ALC S1220A) 1x BIOS-Flashback-Button 1x Clear-CMOS-Button
• Stromversorgung: 1x 24-Pin ATX 1x 8-Pin 12V 1x 4-Pin 12V
• Zubehör: 1x WLAN-Antenne 4x SATA-Kabel 1x ARGB-Verlängerungskabel (5VDG) 1x RGB-Verlängerungskabel (12VGRB) 1x Fan-Bracket 1x ROG-Assistant-Fan (40 mm) M.2-Schrauben 1x Q-Connector 1x ROG-Schlüsselanhänger 1x ROG-Logo-Plate-Sticker 1x ROG-Sticker 1x ROG-Dankeschönkarte Handbuch Treiber-DVD
Preis: 375 Euro (Stand: 26.08.2020)
Testplattform
• Prozessor: Intel Core i9-10900K • Arbeitsspeicher: Ballistix Elite DIMM Kit 32GB, DDR4-3200 • Grafikkarte: KFA2 GeForce RTX 2080 Ti EX [1-Click OC] • Prozessorkühler: Alpenföhn Brocken 3 • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten: Toshiba RC500 500GB • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C

Intel Z490 Chipsatz

Für die Comet-Lake-S-Serie hat Intel eine neue Plattform kreiert. Als neuer Sockel fungiert der „LGA 1200“, welcher jedoch bisherigen Lösungen sehr ähnelt. Dadurch können aktuelle CPU-Cooler weiterhin verwendet werden. Es gibt auch ein paar neue Chipsätze: Z490, H470, B460, H410 und später die Q- und W-Chips für den Business-Bereich. Diverse Mainboard-Hersteller vermarkten ihre Z490-Platinen mit PCIe-4.0-Support. Das Problem an der Sache: Comet Lake-S unterstützt gar kein PCIe 4.0. Erst der Nachfolger, Rocket Lake-S, soll mit diesem Feature punkten.
Die wesentlichen Neuerungen bilden somit „nur“ neue Netzwerkfunktionen: Intel bietet erstmals integriertes Wi-Fi 6 (802.11ax) im Desktop-Chipsatz und ist damit der Konkurrenz in diesem Punkt voraus. Obendrein gibt es die Option auf 2,5-Gigabit-Ethernet. Mehr PCIe-Lanes sucht man aber auch beim Z490 vergebens.

Verarbeitung & Layout

Verarbeitung und Layout
Unser Testmuster kommt im klassischen ATX-Format daher und punktet mit einer dezenten Metallicgrau/Schwarz-Optik. Für optische Akzente sorgt die anpassbare 2-Zonen-RGB-Beleuchtung (Chipsatz-Kühler, I/O-Abdeckung). Beim ROG Maximus XII Hero [WI-FI] setzt Hersteller ASUS auf gewohnt hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1, 5 und 10. ASUS verbaut auf dem Mainboard vier DIMM-Sockel (Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 128 GB schaffen (max. 2.933 MHz, 4.700+ im OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei passive Kühlkörper (Chipsatz und Spannungswandler). Für eine noch bessere Kühlung der Spannungswandler legt der Hersteller einen 40-mm-Lüfter bei.

Bild 2/17 (Galerie öffnen)

ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf acht reale Phasen zurückgreifen kann (7 Phasen für die CPU; 1 Phase für die Speicher). Zwei der drei vorhandenen PCIe 3.0 x16 Slots kommen mit der hauseigenen „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen Z490-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 4/17 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:
1x WLAN-Antenne 4x SATA-Kabel 1x ARGB-Verlängerungskabel (5VDG) 1x RGB-Verlängerungskabel (12VGRB) 1x Fan-Bracket 1x ROG-Assistant-Fan (40 mm) M.2-Schrauben 1x Q-Connector 1x ROG-Schlüsselanhänger 1x ROG-Logo-Plate-Sticker 1x ROG-Sticker 1x ROG-Dankeschönkarte Handbuch Treiber-DVD

Technik & Ausstattung

Anschlüsse und Technik
Unser Testmuster besitzt 3x PCIe 3.0 x16 (1x x16, 1x x8, 1x x4), 3x PCIe 3.0 x1, 1x M.2/M-Key (PCIe 3.0 x4, 2280/2260/2242), 2x M.2/M-Key (PCIe 3.0 x4/SATA, 22110/2280/2260/2242) und 6x SATA 6G Slots bzw. Anschlüsse. Darüber hinaus verfügt unser Testmuster über vier RGB-Header (2x 4-Pin und 2x 3-Pin). Ein IR35201 Chip überwacht die Spannungen, Temperaturen und Lüftergeschwindigkeiten. Ein WLAN-/Bluetooth-Modul (Intel Wi-Fi 6 AX201) und 2,5-Gigabit-LAN Anschluss (Intel I225-V) sind ebenfalls mit von der Partie. Für die Kühlung der M.2-SSDs sind passive Kühlkörper vorhanden.

Bild 5/17 (Galerie öffnen)

Folgende Anschlüsse findet man intern:
6x SATA 6G 3x M.2 (2x PCIe 3.0 x4/SATA & 1x PCIe 3.0 x4; 2242 / 2260 / 2280 / 2x 22110) 1x USB 3.1/USB 3.2 Gen2 (ein Header) 2x USB 3.0/USB 3.2 Gen1 (ein Header) 4x USB 2.0 (zwei Header) 1x CPU-Fan-Header (4-Pin) 1x CPU-OPT-Fan-Header (4-Pin) 3x Fan-Header (4-Pin) 1x AiO-Pumpen-Header 1x W_PUMP+ Header 1x 4-Pin H_AMP-Fan-Header 1x 2-Pin Water-In-Header 1x 2-Pin Water-Out-Header 1x 3-Pin Water-Flow-Header 1x ReTry-Button 1x Start-Button 1x FlexKey-Button 1x Thermal-Sensor-Header 1x Thunderbolt-Header 1x Front Panel Audio Connector 2x AURA Addressable Gen 2 header 2x AURA RGB Header

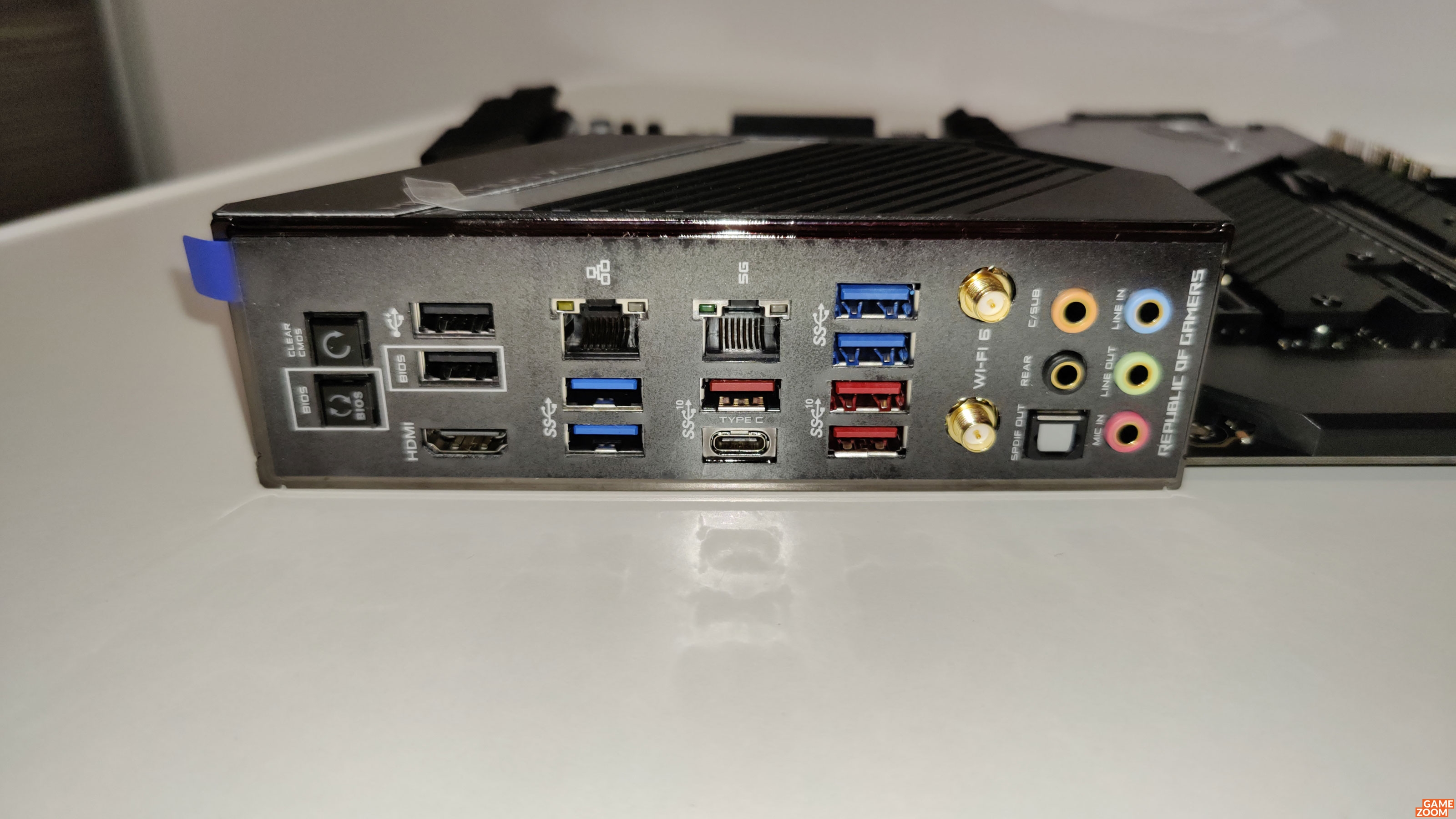

Die externen Anschlüsse in der Übersicht:
1x USB 3.1/USB 3.2 Gen2 (Typ C) 3x USB 3.1/USB 3.2 Gen2 (Typ A) 4x USB 3.0/USB 3.2 Gen1 2x USB 2.0 1x HDMI-1.4b 1x 10-Gigabit-LAN (Marvell AQtion AQC107) 1x 2,5-Gigabit-LAN (Intel I225-V) 1x WLAN-/Bluetooth-Modul (Intel Wi-Fi 6 AX201) 1x S/PDIF 5x Audio (Realtek ALC S1220A) 1x BIOS-Flashback-Button 1x Clear-CMOS-Button

Bild 16/17 (Galerie öffnen)

Features
M.2: Dank M.2-Support können auf dem Board drei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 4.0, bei 32 GByte/s.
Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
ASUS 5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.

Bios & Preis

Bios und Software

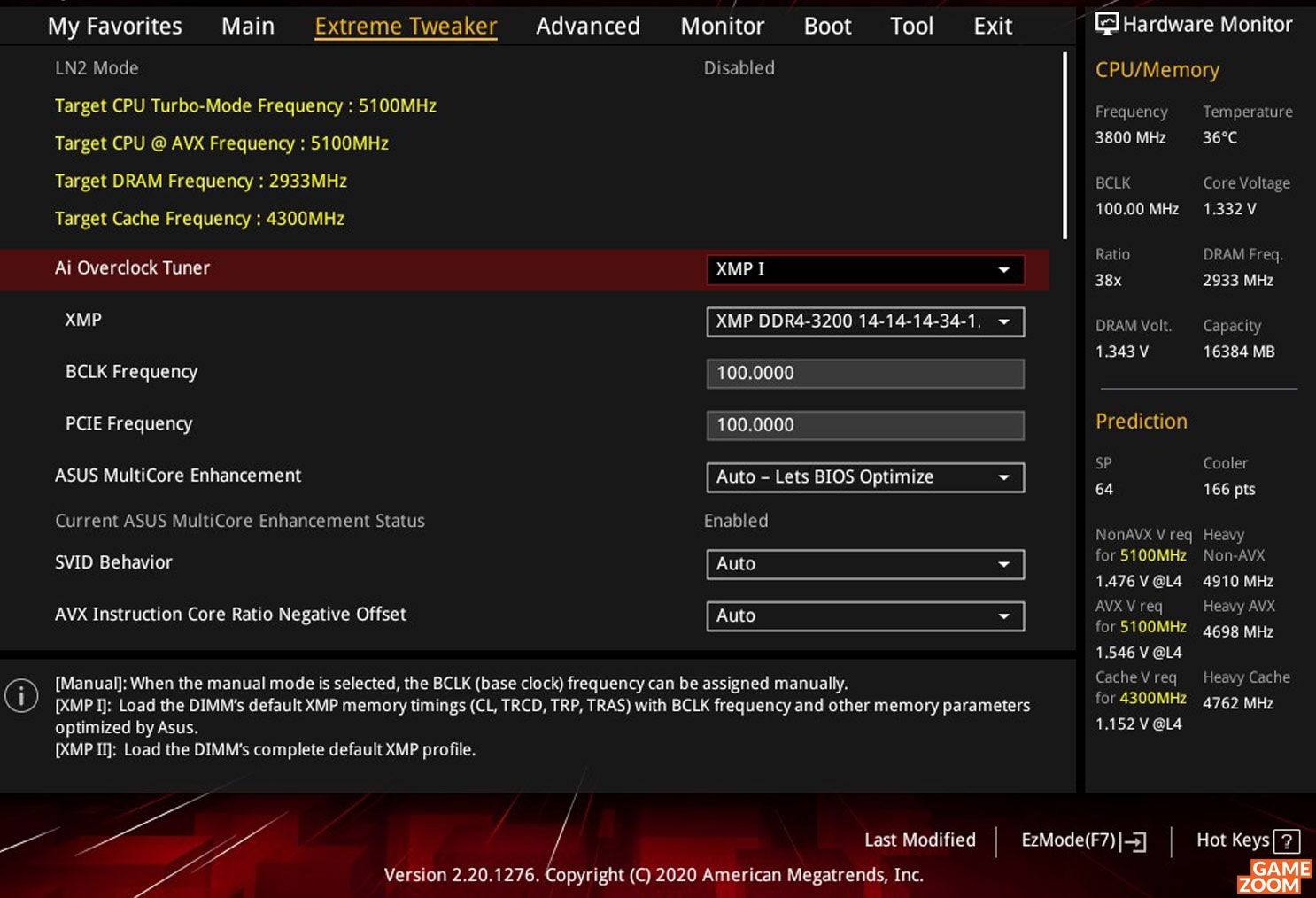

Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Bild 17/17 (Galerie öffnen)

Ebenfalls wieder dabei ist die bekannte AI Suite, mit der sich jede Menge Features unter Windows einstellen lassen. Im Menüpunkt „TPU“ findet man die Taktfrequenz des Prozessors und mit dem neuen Fan Xpert 4 lassen sich sämtliche Lüfter anpassen. Die Spannungsversorgung wird mit dem Digi+-Feature überwacht und für mehr Effizienz gibt es „EPU“.
Preis und Verfügbarkeit
Das ASUS ROG Maximus XII Hero [WI-FI] ist ab sofort für 375 Euro (Stand: 26.08.2020) im Handel erhältlich.

Cinebench 15

ASUS ROG Maximus XII Hero [WI-FI] - Cinebench R15

mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

231 Pkt.

ASUS ROG Strix Z490-E Gaming

231 Pkt.

MSI MPG Z490 Gaming Plus

230 Pkt.

Gigabyte Z490 Gaming X

230 Pkt.

POV-Ray

ASUS ROG Maximus XII Hero [WI-FI] - POV-Ray

mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

546 Pkt.

ASUS ROG Strix Z490-E Gaming

545 Pkt.

Gigabyte Z490 Gaming X

544 Pkt.

MSI MPG Z490 Gaming Plus

543 Pkt.

Spiele

ASUS ROG Maximus XII Hero [WI-FI] - Spiele

1920x1080 - max. Details +AA - mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

94 FPS

ASUS ROG Strix Z490-E Gaming

94 FPS

Gigabyte Z490 Gaming X

94 FPS

MSI MPG Z490 Gaming Plus

93 FPS

Bootzeit

ASUS ROG Maximus XII Hero [WI-FI] - Bootzeit

Windows 10 64bit - weniger ist besser

Gigabyte Z490 Gaming X

25 Sek.

ASUS ROG Maximus XII Hero [WI-FI]

24 Sek.

MSI MPG Z490 Gaming Plus

24 Sek.

ASUS ROG Strix Z490-E Gaming

23 Sek.

USB 3.1

ASUS ROG Maximus XII Hero [WI-FI] - USB 3.1

mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

929 MB/s

MSI MPG Z490 Gaming Plus

929 MB/s

ASUS ROG Strix Z490-E Gaming

929 MB/s

Gigabyte Z490 Gaming X

929 MB/s

SATA

ASUS ROG Maximus XII Hero [WI-FI] - SATA 6G

mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

555 MB/s

MSI MPG Z490 Gaming Plus

555 MB/s

ASUS ROG Strix Z490-E Gaming

555 MB/s

Gigabyte Z490 Gaming X

555 MB/s

M.2

ASUS ROG Maximus XII Hero [WI-FI] - M.2

mehr ist besser

ASUS ROG Maximus XII Hero [WI-FI]

3.370 MB/s

MSI MPG Z490 Gaming Plus

3.370 MB/s

ASUS ROG Strix Z490-E Gaming

3.370 MB/s

Gigabyte Z490 Gaming X

3.370 MB/s

Leistungsaufnahme

ASUS ROG Maximus XII Hero [WI-FI] - Leistungsaufnahme

gesamte System - ohne Monitor

ASUS ROG Maximus XII Hero [WI-FI]

131 Watt

ASUS ROG Strix Z490-E Gaming

125 Watt

Gigabyte Z490 Gaming X

123 Watt

MSI MPG Z490 Gaming Plus

121 Watt

Fazit & Wertung

„

Christoph meint: Empfehlung für Gamer und Performance-Anwender!

“

Auch mit dem ROG Maximus XII Hero [WI-FI] liefert ASUS ein exzellentes Z490-Mainboard ab. Für unser Testmuster spricht in erster Linie die sehr hohe Leistung. Darüber hinaus punktet das Board mit hochwertigen Bauteilen, einem durchdachten Layout und zahlreichen Anschlussmöglichkeiten. Die Ausstattung (M.2-Kühlung, anpassbare RGB-Beleuchtung, optionaler VRM-Lüfter, tolle Onboard-Soundlösung) und das umfangreiche Bios (auch für Overclocker interessant) lassen ebenfalls keine Wünsche offen. Lediglich der Preis ist, typisch für Intel-Chipsatz-basierte Mainboards, etwas hoch angesetzt.

Leistung

10

Technik

10

Verarbeitung

10

Bios

10

Ausstattung

10

Preis

5

Richtig gut

top Leistung
moderne und ausgereifte Technik
M.2 und USB 3.2
Bluetooth und WLAN
zusätzlicher Lüfter für die Spannungswandler im Lieferumfang enthalten
zahlreiche Anschlussmöglichkeiten
saubere Verarbeitung
durchdachtes Layout
umfangreiches und übersichtliches Bios
OC-Features
anpassbare RGB-Beleuchtung
übersichtliches und praktisches Softwarepaket

Verbesserungswürdig

hoher Preis
