Einleitung
Mit dem Crosshair VIII Impact bringt ASUS ROG eines der wenigen Mini-DTX-Mainboards mit dem aktuellen AMD X570 Chipsatz auf den Markt. Wir haben die kompakte High-End-Platine auf den Prüfstand geschickt!

Bild 1/17 (Galerie öffnen)

Über ASUS
Die marktführende Rolle von ASUS innerhalb der Mainboard-Industrie basiert auf dem hohen Innovationsanspruch des Unternehmens. Als vielfach ausgezeichneter Mainboard- ASUS ROG Strix X570-E Gaming - Test/Review-Hersteller hat das Unternehmen seit seiner Gründung im Jahr 1989 mehr als 420 Mio. Mainboards verkauft und die Branche mit zahlreiche Neuerungen geprägt, die heute als Industriestandards gelten. Jüngstes Beispiel sind neben Core Unlocker, Disk Unlocker und Protect 3.0 die weltweit ersten Dual Intelligent Prozessoren. Durch die Kombination der TPU (TurboV Processing Unit) mit der EPU (Energy Processing Unit) garantiert die Dual Intelligent Processors Technologie eine systemumfassende Optimierung von Leistung und Energieverbrauch und sorgt somit für ein besseres, kosteneffizienteres Nutzererlebnis.
Datenblatt
• Format Mini-DTX (203 x 170 mm)
• Chipsatz AMD X570
• Sockel: AM4 (für Pinnacle Ridge / Summit Ridge / Bristol Ridge / Raven Ridge / Matisse / Picasso)
• RAM: 2x DDR4 (max. 3.200 MHz, 4.800+ im OC) Dual-Channel max. 64 GB (32 GB pro Modul)
• Slots (mit einer Ryzen-CPU der 3000-Serie): 1x PCIe 4.0 x16 Multi-GPU-Konfigurationen: nein
• Interne Anschlüsse: 4x SATA 6G (RAID 0, 1, 10) 2x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA6G, Größen 2242 bis 2280, SO-DIMM.2-Adapterkarte) 2x USB 3.0 (ein Header) 2x USB 2.0 (ein Header) 1x USB 3.1 (ein Header) 1x Front-Panel-Audio-Connector 1x System-Panel-Connectors 1x Slow-Mode-Switch 1x Node-Connector 1x LN2-Mode-Jumper 1x T_Sensor-Connector 1x W_IN-Header 1x W_OUT-Header 1x W_FLOW-Header 1x Start-Button 1x Reset-Button 1x ReTry-Button 1x Safe-Boot-Button
• Lüfter-Header: 1x CPU-Lüfter (4-Pin) 1x W_PUMP+/Lüfter (4-Pin) 1x System-Lüfter (4-Pin) 2x Radiator-Lüfter (4-Pin)
• RGB-Header: 1x 4-Pin RGB-Header (12V) 2x 3-Pin RGB-Header (digital, 5V)
• Externe Anschlüsse: 1x USB 3.1 (Typ C, max. 10 Gbit/s) 5x USB 3.1 (Typ A, max. 10 Gbit/s) 2x USB 3.0 (Typ A, max. 5 Gbit/s) 1x Gigabit LAN (Intel I211-AT) 2x WLAN-Antenne (Intel AX200, 802.11ax & BT 5.0) 3x 3,5 mm Klinke (ROG SupremeFX, 7.1 Sound, beleuchtet) 1x Optical S/PDIF Out 1x Reset-Button 1x Clear-CMOS-Button 1x BIOS-Flashback-Button 1x Q-Code LEDs
• Stromversorgung: 1x 24-Pin ATX12V 1x 8-Pin ATX12V
Preis: 370 Euro (Stand: 20.04.2020)
Testplattform
• Prozessor: AMD Ryzen 7 3700X • Arbeitsspeicher: Corsair Dominator Platinum RGB DIMM Kit 32GB, DDR4-3200 • Grafikkarte: Zotac Gaming GeForce RTX 2080 Ti AMP • Prozessorkühler: Corsair Hydro Series H115i Pro • Wärmeleitpaste: Arctic MX-4 (2019) • Netzteil: Seasonic Snow Silent 1050W • Soundkarte: Creative Sound BlasterX AE-5 • Festplatten/SSDs: Samsung SSD SM961 256GB • Gehäuse: be quiet! Dark Base Pro 900 • Betriebssystem: Windows 10 Home 64-Bit • Peripherie: Razer DeathAdder Chroma, Razer BlackWidow Ultimate Chroma und Astro Gaming A40 Headset • Monitor: LG Electronics 34UC79G-B • Zimmertemperatur: ca. 21°C

AMD X570 Chipsatz

Passend zum Verkaufsstart der Ryzen 3000 Prozessoren gibt es auch neue Mainboards mit dem X570 Chipsatz. Die wichtigste Neuerung des Chipsatzes ist die Unterstützung von PCI Express 4.0. Außerdem bietet der Chipsatz mehr USB-Anschlüsse 3.2 Gen2 (8x per Chipsatz / 4x per CPU).
PCI Express 4.0 verdoppelt die maximal mögliche Datenrate gegenüber dem Vorgänger PCIe 3.0. Die Zahl an Fällen, in denen PCIe 4.0 einen entscheidenden Unterschied gegenüber PCIe 3.0 macht, dürfte aber vorerst sehr begrenzt sein, da oft andere Flaschenhälse ins Spiel kommen, bevor eine zu geringe PCIe-Bandbreite eine Rolle spielt.
Erfreulich ist die Tatsache, dass die neuen Ryzen 3000 Prozessoren auf älteren AM4-Mainboards problemlos laufen. Man benötigt lediglich ein Bios-Update.

Bild 9/17 (Galerie öffnen)

Weniger erfreulich: Der neue AMD Chipsatz benötigt eine aktive Kühlung per Mini-Lüfter. Im Fall unseres Testmusters lief der Lüfter mit knapp 4.200 U/min.. Trotz hoher Umdrehungszahl konnten wir den Chipsatzkühler nicht akustisch aus unserem Testsystem heraushören.

Verarbeitung & Layout

Verarbeitung und Layout

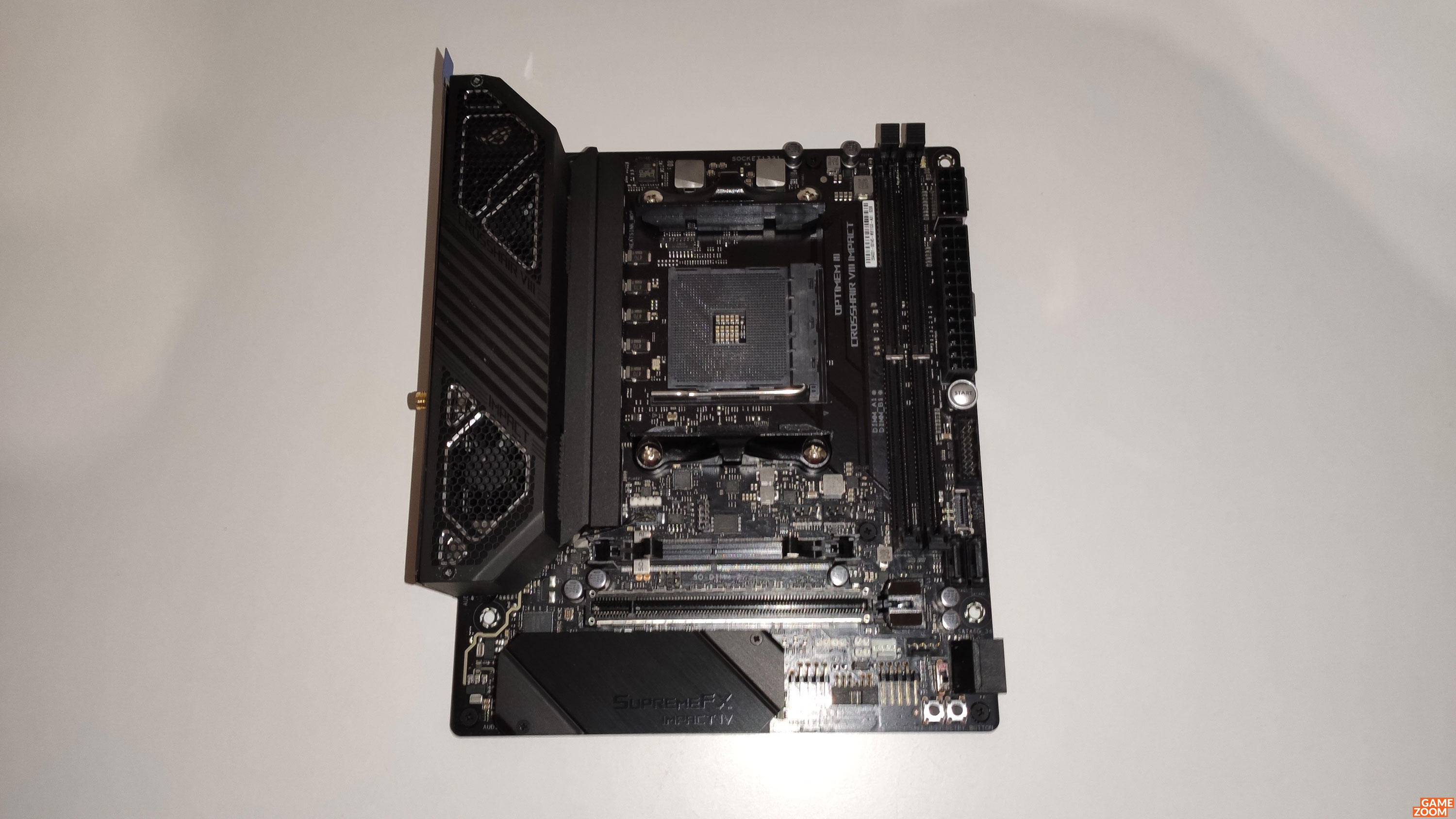

Unser Testmuster kommt im kleinen Mini-DTX-Format (203 x 170 mm) daher und punktet mit einer dezenten Metallicgrau/Schwarz-Optik. Für optische Akzente sorgt die anpassbare Seitenbeleuchtung. Beim ROG Crosshair VIII Impact setzt Hersteller ASUS auf hochwertige Materialien sowie eine saubere Fertigung. Ein besonderes Augenmerk haben die Ingenieure auf die Kondensatoren gelegt, die durch eine strenge Qualitätsprüfung mussten. Generell ist das Layout des Boards durchdacht. Einmal mehr praktisch sind beispielsweise die gewinkelten SATA-Anschlüsse. Unterstützt wird weiterhin Host-RAID mit den Leveln 0, 1 und 10. ASUS verbaut auf dem Mainboard zwei DIMM-Sockel (Dual-Channel). Mit aktuellen 32-GB-Speicherkits könnte man so einen mehr als ausreichenden Speicherausbau auf 64 GB schaffen (max. 3.200 MHz, 4.800+ im OC). Um der Problematik einer möglichen Überhitzung entgehen zu können, gibt es zwei aktive Lüfter für Chipsatz und Spannungswandler.

Bild 2/17 (Galerie öffnen)

ASUS hat dem Board eine digitale Spannungsversorgung spendiert, die auf sechs reale Phasen zurückgreifen kann (4 Phasen für die CPU; 2 Phase für die Speicher). Der einzige vorhandene PCIe 4.0 x16 Slot kommt mit der hauseigenen „SafeSlot“-Technik daher. Zur Erklärung: Bei den neuen X570-Boards wirbt ASUS mit dem sogenannten SafeSlot, der vom Hersteller als besonders strapazierfähige Version eines PCIe-Slots mit Metallverstärkung beschrieben wird. Dies soll beim Einsatz von schweren High-End-Grafikkarten potenziell Vorteile bieten. Verarbeitungsmängel konnten wir an unserem Testmuster nicht feststellen.

Bild 3/17 (Galerie öffnen)

Der Lieferumfang sieht wie folgt aus:
1x Bedienungsanleitung 2 x SATA-6G-Kabel 1 x M.2 Montageschrauben 1 x DVD mit Treibern und Software 1 x großer ROG-Sticker 1 x Q-Connector 1 x WLAN-Antenne 1 x Verlängerungskabel für RGB-Strips 1 x ROG-Untersetzer 1 x ROG-Dankeschön-Karte 1x SO-DIMM.2-Adapterkarte für die zweite M.2 SSD

Technik & Ausstattung

Anschlüsse und Technik
Unser Testmuster besitzt 1x PCIe 4.0 x16, 4x SATA 6G und 2x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA6G, Größen 2242 bis 2280, SO-DIMM.2-Adapterkarte). Darüber hinaus verfügt unser Testmuster über drei RGB-Header (1x 4-Pin und 2x 3-Pin). Ein IR35201 Chip überwacht die Spannungen, Temperaturen und Lüftergeschwindigkeiten. Bluetooth 5.0 und WLAN 802.11a/b/g/n/ac/ax (2x2, Intel AX200) sind ebenfalls mit von der Partie.

Bild 13/17 (Galerie öffnen)

Folgende Anschlüsse findet man intern:
4x SATA 6G (RAID 0, 1, 10) 2x M.2 (M-Key, PCIe 4.0 x4 mit max. 64 Gbit/s und SATA6G, Größen 2242 bis 2280, SO-DIMM.2-Adapterkarte) 2x USB 3.0 (ein Header) 2x USB 2.0 (ein Header) 1x USB 3.1 (ein Header) 1x Front-Panel-Audio-Connector 1x System-Panel-Connectors 1x Slow-Mode-Switch 1x Node-Connector 1x LN2-Mode-Jumper 1x T_Sensor-Connector 1x W_IN-Header 1x W_OUT-Header 1x W_FLOW-Header 1x Start-Button 1x Reset-Button 1x ReTry-Button 1x Safe-Boot-Button
Die externen Anschlüsse in der Übersicht:
1x USB 3.1 (Typ C, max. 10 Gbit/s) 5x USB 3.1 (Typ A, max. 10 Gbit/s) 2x USB 3.0 (Typ A, max. 5 Gbit/s) 1x Gigabit LAN (Intel I211-AT) 2x WLAN-Antenne (Intel AX200, 802.11ax & BT 5.0) 3x 3,5 mm Klinke (ROG SupremeFX, 7.1 Sound, beleuchtet) 1x Optical S/PDIF Out 1x Reset-Button 1x Clear-CMOS-Button 1x BIOS-Flashback-Button 1x Q-Code LEDs

Bild 15/17 (Galerie öffnen)

Features
M.2: Dank M.2-Support können auf dem Board zwei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt, dank PCIe 4.0, bei 32 GByte/s.
Aura Beleuchtung: Anpassbare RGB-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
ASUS 5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.

Bios & Preis

Bios und Software
Das UEFI BIOS ist eine wahre Wohltat. Neben der Tatsache, dass es sauber strukturiert ist und grafisch ansprechend aufgearbeitet wurde, bietet es auch alle Einstellungsmöglichkeiten, die man sich bei einem Board in diesem Segment wünschen könnte. Für ASUS gehört ein durchdachtes BIOS zum Pflicht-Programm.

Bild 17/17 (Galerie öffnen)

Ebenfalls wieder dabei ist die bekannte AI Suite, mit der sich jede Menge Features unter Windows einstellen lassen. Im Menüpunkt „TPU“ findet man die Taktfrequenz des Prozessors und mit dem neuen Fan Xpert 4 lassen sich sämtliche Lüfter anpassen. Die Spannungsversorgung wird mit dem Digi+-Feature überwacht und für mehr Effizienz gibt es „EPU“.
Preis und Verfügbarkeit
Das ASUS ROG Crosshair VIII Impact ist ab sofort für 370 Euro (Stand: 20.04.2020) im Handel erhältlich.

Cinebench 15

ASUS ROG Crosshair VIII Impact - Single-Core (Cinebench R15)

mehr ist besser

ASUS ROG Crosshair VIII Hero [WI-FI]

209 Pkt.

ASUS ROG Crosshair VIII Impact

208 Pkt.

MSI MPG X570 Gaming Edge WIFI

208 Pkt.

ASUS ROG Strix X570-E Gaming

208 Pkt.

ASUS Prime X570-Pro

208 Pkt.

Gigabyte X570 Aorus Master

208 Pkt.

ASUS ROG Strix X570-F Gaming

208 Pkt.

ASUS TUF Gaming X570-Plus

208 Pkt.

Gigabyte X570 Aorus Elite

208 Pkt.

7-Zip

ASUS ROG Crosshair VIII Impact - Multi-Core (7-Zip)

mehr ist besser

ASUS ROG Crosshair VIII Hero [WI-FI]

79721 MIPS

ASUS ROG Strix X570-F Gaming

79718 MIPS

Gigabyte X570 Aorus Master

79718 MIPS

ASUS ROG Strix X570-E Gaming

79716 MIPS

ASUS Prime X570-Pro

79715 MIPS

ASUS ROG Crosshair VIII Impact

79715 MIPS

ASUS TUF Gaming X570-Plus

79714 MIPS

Gigabyte X570 Aorus Elite

79714 MIPS

MSI MPG X570 Gaming Edge WIFI

79713 MIPS

POV-Ray

ASUS ROG Crosshair VIII Impact - Multi-Core (POV-Ray)

mehr ist besser

ASUS ROG Crosshair VIII Hero [WI-FI]

4376 Pkt.

Gigabyte X570 Aorus Master

4374 Pkt.

ASUS ROG Crosshair VIII Impact

4373 Pkt.

ASUS ROG Strix X570-F Gaming

4373 Pkt.

MSI MPG X570 Gaming Edge WIFI

4372 Pkt.

ASUS ROG Strix X570-E Gaming

4372 Pkt.

ASUS Prime X570-Pro

4372 Pkt.

ASUS TUF Gaming X570-Plus

4372 Pkt.

Gigabyte X570 Aorus Elite

4372 Pkt.

Spiele

ASUS ROG Crosshair VIII Impact - Spiele

1920x1080 - max. Details +AA - mehr ist besser

Gigabyte X570 Aorus Master

150 FPS

ASUS ROG Strix X570-F Gaming

150 FPS

ASUS TUF Gaming X570-Plus

150 FPS

ASUS ROG Crosshair VIII Hero [WI-FI]

150 FPS

ASUS ROG Crosshair VIII Impact

149 FPS

MSI MPG X570 Gaming Edge WIFI

149 FPS

ASUS ROG Strix X570-E Gaming

149 FPS

ASUS Prime X570-Pro

149 FPS

Gigabyte X570 Aorus Elite

149 FPS

Bootzeit

ASUS ROG Crosshair VIII Impact - Bootzeit

Windows 10 64bit - weniger ist besser

MSI MPG X570 Gaming Edge WIFI

21 Sek.

ASUS ROG Strix X570-E Gaming

19 Sek.

ASUS TUF Gaming X570-Plus

19 Sek.

ASUS Prime X570-Pro

19 Sek.

Gigabyte X570 Aorus Master

19 Sek.

ASUS ROG Strix X570-F Gaming

19 Sek.

ASUS ROG Crosshair VIII Impact

19 Sek.

ASUS ROG Crosshair VIII Hero [WI-FI]

19 Sek.

Gigabyte X570 Aorus Elite

19 Sek.

USB 3.1

ASUS ROG Crosshair VIII Impact - USB 3.1

mehr ist besser

ASUS ROG Crosshair VIII Impact

929 MB/s

MSI MPG X570 Gaming Edge WIFI

929 MB/s

ASUS ROG Strix X570-E Gaming

929 MB/s

ASUS Prime X570-Pro

929 MB/s

Gigabyte X570 Aorus Master

929 MB/s

ASUS ROG Strix X570-F Gaming

929 MB/s

ASUS TUF Gaming X570-Plus

929 MB/s

ASUS ROG Crosshair VIII Hero [WI-FI]

929 MB/s

Gigabyte X570 Aorus Elite

929 MB/s

SATA

ASUS ROG Crosshair VIII Impact - SATA 6G

mehr ist besser

ASUS ROG Crosshair VIII Impact

555 MB/s

MSI MPG X570 Gaming Edge WIFI

555 MB/s

ASUS ROG Strix X570-E Gaming

555 MB/s

ASUS Prime X570-Pro

555 MB/s

Gigabyte X570 Aorus Master

555 MB/s

ASUS ROG Strix X570-F Gaming

555 MB/s

ASUS TUF Gaming X570-Plus

555 MB/s

ASUS ROG Crosshair VIII Hero [WI-FI]

555 MB/s

Gigabyte X570 Aorus Elite

555 MB/s

M.2

ASUS ROG Crosshair VIII Impact - M.2

mehr ist besser

ASUS ROG Crosshair VIII Impact

3.370 MB/s

MSI MPG X570 Gaming Edge WIFI

3.370 MB/s

ASUS ROG Strix X570-E Gaming

3.370 MB/s

ASUS Prime X570-Pro

3.370 MB/s

Gigabyte X570 Aorus Master

3.370 MB/s

ASUS ROG Strix X570-F Gaming

3.370 MB/s

ASUS TUF Gaming X570-Plus

3.370 MB/s

ASUS ROG Crosshair VIII Hero [WI-FI]

3.370 MB/s

Gigabyte X570 Aorus Elite

3.370 MB/s

Leistungsaufnahme

ASUS ROG Crosshair VIII Impact - Leistungsaufnahme

mehr ist gesamte System ohne Monitor (gerundete Werte) - weniger ist besser

Gigabyte X570 Aorus Master

83 Watt

ASUS ROG Crosshair VIII Hero [WI-FI]

82 Watt

Gigabyte X570 Aorus Elite

81 Watt

ASUS ROG Crosshair VIII Impact

79 Watt

MSI MPG X570 Gaming Edge WIFI

79 Watt

ASUS ROG Strix X570-F Gaming

77 Watt

ASUS ROG Strix X570-E Gaming

75 Watt

ASUS TUF Gaming X570-Plus

72 Watt

ASUS Prime X570-Pro

70 Watt

Fazit & Wertung

„

Christoph meint: Kompakt und leistungsfähig!

“

Klare Sache: Sämtliche Compact-PC-Anwender, die auf der Suche nach einem leistungsstarken und gut ausgestatteten X570-Mainboard sind, können bedenkenlos zum ASUS ROG Crosshair VIII Impact greifen. Neben der sehr guten Leistung und üppigen Ausstattung wissen auch Verarbeitungsqualität und Overclocking-Potenzial zu gefallen. Auch die ausreichenden Anschlussmöglichkeiten und das durchdachte Layout sprechen für das kompakte High-End Mainboard von ASUS. Lediglich der hohe Verkaufspreis und die nur zwei vorhanden RAM-Slots trüben den ansonsten positiven Eindruck.

Leistung

10

Technik

10

Verarbeitung

10

Bios

10

Ausstattung

8

Preis

4

Richtig gut

sehr gute Leistung
moderne und ausgereifte Technik
M.2 und USB 3.2
WiFi und Bluetooth
ausreichend Anschlussmöglichkeiten
saubere Verarbeitung
durchdachtes und kompaktes Layout
umfangreiches und übersichtliches Bios
OC-Features
gutes und nicht lautes Kühlkonzept
anpassbare RGB-Beleuchtung
übersichtliches und praktisches Softwarepaket

Verbesserungswürdig

hoher Preis
nur zwei RAM-Slots
