Einleitung & Datenblatt

Einleitung
Seasonic hat uns ein weiteres Netzteil aus der neuen „Focus Plus“-Serie geschickt. Was das Seasonic Focus Plus Platinum 850W taugt, könnt ihr in unserem ausführlichen Testbericht nachlesen.

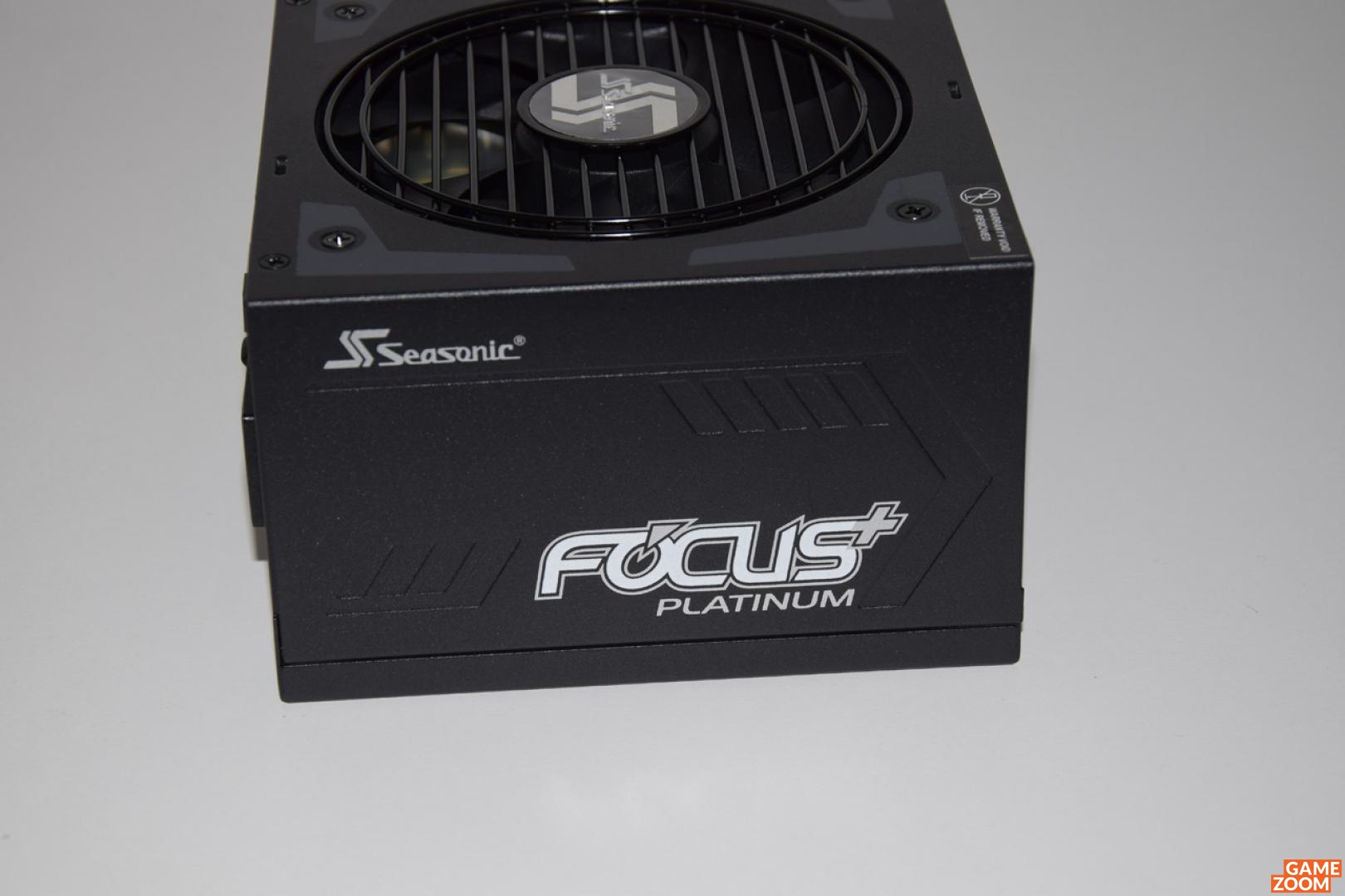

Bild 1/8 (Galerie öffnen)

Über Seasonic
Since the incorporation of Sea Sonic Electronics Co., Ltd. in 1975, we have maintained our focus on research and development and the production of quality power conversion products.
For the past decades, supported by cutting edge technology based upon a strong research and development team, Sea Sonic Electronics has provided timely and professional solutions to meet many of the IT industry's requirements.
For the future, we will continue our philosophy of dedication; innovation, professionalism and 4G's (Great Technology, Great Quality, Great Service & Great Price) in order to maintain our goal of continued long-term business partnerships and create "win-win" situations for our customers.
Datenblatt
• Lüfter: 120mm, semi-passiv • PFC: aktiv • Anschlüsse (vollmodular): 1x 20/24-Pin, 2x 4/8-Pin ATX12V, 6x 6/8-Pin PCIe, 10x SATA, 5x IDE, 1x Floppy • +3.3V: 20A • +5V: 20A • +12V: 70A • -12V: 0.3A • +5Vsb: 3.0A • durchschnittliche Effizienz (115V): 91%, 80 PLUS Platinum zertifiziert • Formfaktor: ATX PS/2 • Abmessungen (BxHxT): 150x86x140mm • Besonderheiten: ErP Lot 6, unterstützt "Haswell" C6/C7 Low-Power States, semi-passiv-Modus umschaltbar • Herstellergarantie: zehn Jahre
Preis: 124 Euro (Stand: 09.11.2017)
Testsystem
• Mainboard: ASUS ROG Rampage IV Black Edition Prozessor: Intel Core i7-4960X Extreme Edition @ 4.4 GHz • Arbeitsspeicher: Kingston HyperX Beast DIMM XMP Kit 32GB 2133 MHz • Grafikkarte: NVIDIA GeForce GTX 1080 • Prozessorkühler: EKL Alpenföhn K2 • Soundkarte: Creative Sound Blaster Z • Festplatten: 2x Samsung SSD 840 Evo Series 250GB (Raid0) • Gehäuse: Xilence Interceptor • Laufwerke: Samsung Blu-ray DVD-/RW • Betriebssystem: Windows 10 • Peripherie: QPAD 5K LE Maus, QPAD MK-85 Red Tastatur und QPAD QH-1339 Headset • Monitor: LG Electronics Flatron 29EA93-P • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik
Auch das neue Seasonic Focus Plus Platinum 850W besitzt ein vollmodulares Kabelmanagement und setzt auf einen hohen Wirkungsgrad (durchschnittlich 91 Prozent). Darüber hinaus punktet die PSU mit einem effektiven sowie leisen 120-mm-Lüfter.

Bild 5/8 (Galerie öffnen)

Bei der Technik wird auf eine moderne LLC-Resonsanzwandler-Topologie gesetzt, welche in qualitativ höher angesiedelten Netzteilen Standard ist. Die Nebenspannungen werden per DC-DC-Wandlern aus der 12V-Schiene erzeugt, was eine voneinander unabhängige Spannungsregelung der Ausgangsspannungen ermöglicht. Auf der Primärseite findet man zwei hochwertige Nippon Chemi Con Kondensatoren (110°C, 400v, 330u) - auf der Sekundarseite kommen ebenfalls Nippon Chemi Con Kondis (110°C) zum Einsatz. Die Lötqualität im Innenraum ist sehr gut.

Bild 8/8 (Galerie öffnen)

Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 70 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne Multi-GPU-Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.
Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Intel Haswell-Ready: JA
Auf Nachfrage bei Seasonic wurde uns mitgeteilt, dass unser Testmuster die Zero Load-Technologie unterstützt. Demnach sind die 0.05 Ampere, welche die neuen Intel Haswell Prozessoren im Stromsparmodus benötigen, ohne Probleme möglich.
Ausstattung
Über folgende Anschlüsse verfügt das Netzteil:

Anzahl	Type	Länge (mm)
1	20+4-Pin	610
2	4+4-Pin	650
6	6+2-Pin-PCIe	675
10	SATA	450-120-120-120
5	IDE/Molex	450-120-120
1	Floppy	101

Bild 2/8 (Galerie öffnen)

Sämtliche Kabelstränge sind abnehmbar.
Im Lieferumfang enthalten sind: vier Montageschrauben, mehrere Kabelbinder, zwei Gehäusesticker, ein Stoffbeutel zur Aufbewahrung nicht benötigter Kabel, ein Quick-Start-Guide und ein Handbuch.

Verarbeitung & Preis

Verarbeitung
Das Netzteil (150 x 86 x 140 mm; knapp 2,9 Kilogramm) wurde sehr sauber verarbeitet, weist keine Verarbeitungsschwächen auf und hinterlässt auch optisch gesehen einen sehr guten Eindruck. Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Sleeve- und Flachbandkabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-Tower. Bei der Focus Plus Serie bekommt der Käufer 10 Jahre Garantie.

Bild 3/8 (Galerie öffnen)

Preis und Verfügbarkeit
Das Seasonic Focus Plus Platinum 850W ist ab sofort im Handel erhältlich. Der Preis beträgt 124 Euro (Stand: 22.09.2017).

Spannungen

Seasonic Focus Plus Platinum 850W - Spannungen

Leistung und Stabilität der Hauptschienen

+12V

12.6 Volt

+5V

5.25 Volt

+3.3V

3.47 Volt

Alle drei Hauptschienen liefen während unserer Testphase (neun Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 5%-Toleranzgrenze.

Restwelligkeit

Seasonic Focus Plus Platinum 850W - Restwelligkeit

Restwelligkeit-Messungen - ermittelt in Zusammenarbeit mit der TU Wien

+12V

15 mV

+3.3V

6 mV

+5V

5 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen. In der ATX-Spezifikation 2.4 wird festgelegt, dass Welligkeit und Rauschen im Frequenzbereich von 10 Hz bis 20 MHz unter keiner Belastungssituation 120mV auf der (den) 12V Schiene(n) und 50mV auf den 3,3 und 5V Schienen überschreiten. Die Messungen wurden in Zusammenarbeit mit der TU Wien durchgeführt.

Lautstärke & Temperatur

Seasonic Focus Plus Platinum 850W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Innenraum

35 °C

Gehäuse

30 °C

Seasonic Focus Plus Platinum 850W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser

gemessene Lautstärke

0.0 Sone

Seasonic verbaut im Netzteil einen 120-mm-FDB-Lüfter von Hong Hua (Modell: HA1225H12F-Z), der von einer Hybrid-Lüftersteuerung angesprochen wird. Bei einer Umgebungstemperatur von bis zu 25°C und einer Auslastung bis zu 30% bleibt der Lüfter stehen. Erst bei einer höheren Auslastung bzw. Temperatur verrichtet der Fan seine Arbeit. Bei mittlerer Auslastung ist der Lüfter nicht hörbar - erst bei voller Auslastung des Netzteiles kann man ein leichtes Rauschen wahrnehmen.

Bild 4/8 (Galerie öffnen)

Leistungsaufnahme

Seasonic Focus Plus Platinum 850W - Leistungsaufnahme

gesamte System - ohne Monitor

gemessene Verbrauch ohne Monitor

531 Watt

Unser High-End-Testsystem - bestehend aus einer NVIDIA GeForce GTX 1080 Grafikkarte in Kombination mit einem übertakteten Core i7-4960X Extreme Edition Sechskern-Prozessor aus dem Hause Intel - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Seasonic Focus Plus Platinum 850W - Wirkungsgrad (230V)

Wirkungsgrad des Netzteiles - ermittelt in Zusammenarbeit mit der TU Wien

gemessene Wirkungsgrad

93 %

Ein verdientes 80PLUS-Platinum-Zertifikat.

Fazit & Wertung

„

Christoph meint: Empfehlung der Redaktion!

“

Mit dem Focus Plus Platinum 850W beweist Seasonic einmal mehr, warum sie zu den „Big Playern“ in der Netzteilbranche zählen. Für absolut faire 124 Euro bekommt man ein top Netzteil, das mit einer erstklassigen Technik, hochwertigen Bauteilen und einer langen Garantiezeit auftrumpft. Ebenfalls für unser Testmuster sprechen die zahlreichen Anschlussmöglichkeiten, das Vorhandensein sämtlicher Schutzschaltungen und der hohe Wirkungsgrad. Das Semi-Passiv-Kühlkonzept gefällt in jeder (Test)Situation - selbst unter Volllast ist der 120-mm-Lüfter nur leicht hörbar. Kurz gesagt: Klare Empfehlung!

Leistung

10

Technik

10

Ausstattung

10

Temperatur

9

Lautstärke

9

Verarbeitung

9

Preis

9

Richtig gut

hohe Leistung
moderne und ausgereifte Technik
sehr hoher Wirkungsgrad
Verarbeitungsqualität
hochwertige Bauteile
leiser Lüfter
semi-passiv Lüftersteuerung
zahlreiche Anschlüsse
abnehmbare Kabelstränge (vollmodular)
Länge der Kabel
sämtliche Schutzschaltungen vorhanden
10 Jahre Garantie

Verbesserungswürdig

nichts gravierendes gefunden
