Technik & Ausstattung

Anschlüsse und Technik

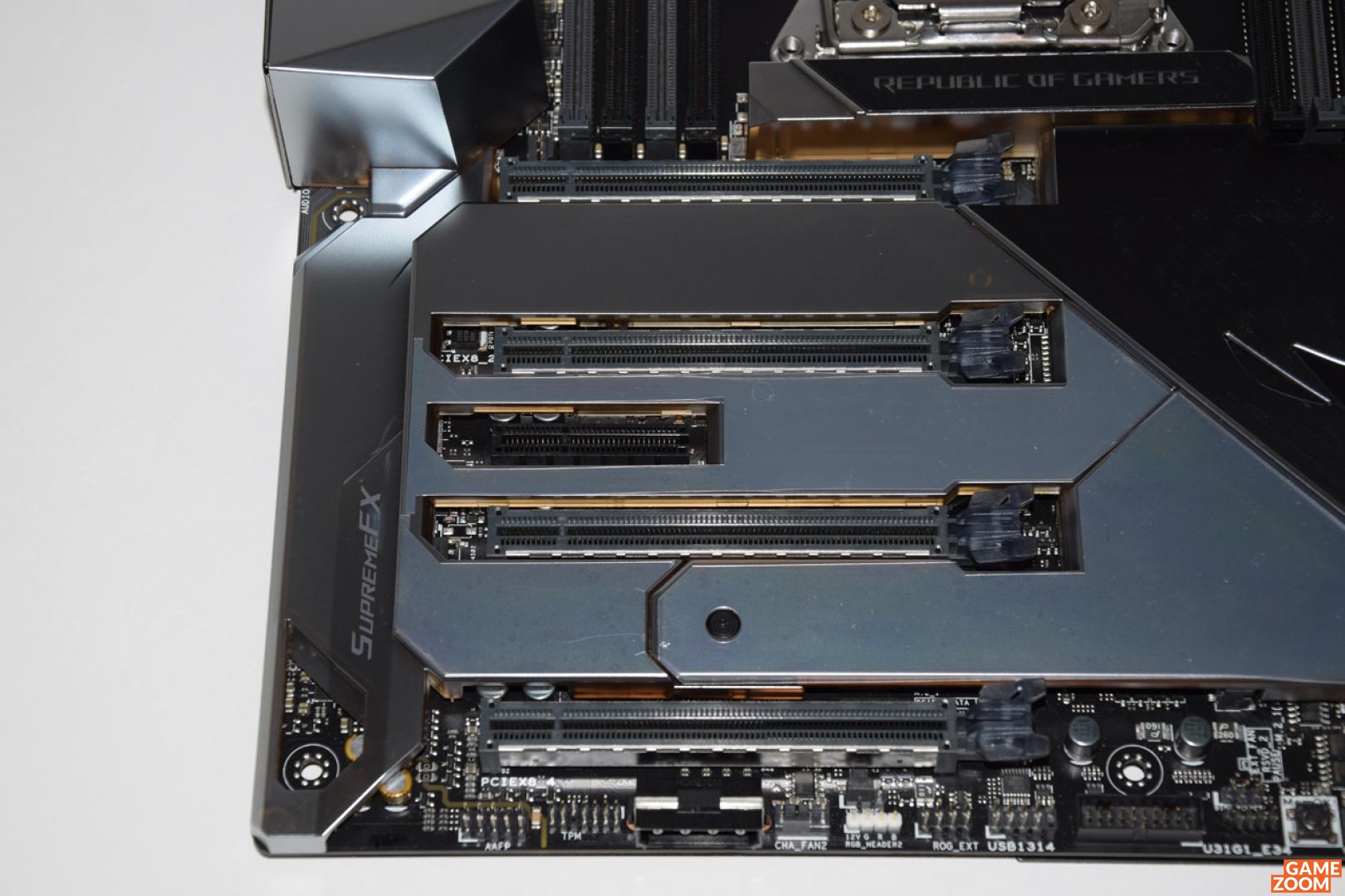

Mit vier PCI-Express-3.0-x16-Slots (2x x16, 2x x8) bietet das ASUS Mainboard SLI- und CrossFire-Support. Die Lanes für die Bereitstellung der PCI-Express-x16-Slots übernimmt dabei die verbaute CPU (Skylake-X: 44 Lanes; Kaby-Lake-X: 16 Lanes). Demnach können zwei verbaute Grafikkarten (SLI/CrossFire) auf die kompletten 16 Lanes zugreifen - sofern man einen Skylake-X Prozessor einsetzt. Ebenfalls verbaut sind: 1x PCIe 3.0 x4, 6x SATA6, 3x M.2 (PCIe 3.0 x4 & SATA, 2242/2260/2280/22110) und 1x U.2 (PCIe 3.0 x4 & SATA).
Bluetooth 4.1 und WLAN 802.11a/b/g/n/ac/ad sind ebenfalls mit von der Partie.
Folgende Anschlüsse findet man intern:
6× SATA 6G 1× M.2 (PCIe 3.0 x4 & SATA, 2242/2260/2280/22110) 1× M.2 (PCIe 3.0 x4 & SATA, 2242/2260/2280/22110) 1× M.2 Socket 3 (PCIe 3.0 x4 & SATA, 2242/2260/2280) 1× U.2 (PCIe 3.0 x4 & SATA) 1× USB 3.1 (Typ-C) 4× USB 3.0 (zwei Header) 2× USB 2.0 (ein Header) 1× CPU-Fan (4-Pin) 1× CPU OPT Fan Connector 3× Chassis-Fan (4-Pin) 1× WB_SENSOR 2× System-Fan / Pumpenanschluss (4-Pin) 1× adressierbarer LED-Strip-Header 1× Aura RGB LED-Strip-Header 1× H_AMP Fan Connector 1× Front-Panel-Audio-Header 1× Front-Panel-Connector 1× TPM Connector 1× VROC_HW_Key 1× Thunderbolt Header 1× Slow Mode Switch(es) 1× Probelt Measurement Points 1× LN2 mode Jumper(s) 1× ROG extension (ROG_EXT) Header 1× Safe Boot Button 1× ReTry Button 1× PCIe x16 Lane Switch 1× W_IN Header 1× W_OUT Header 1× W_FLOW Header 1× Start Button

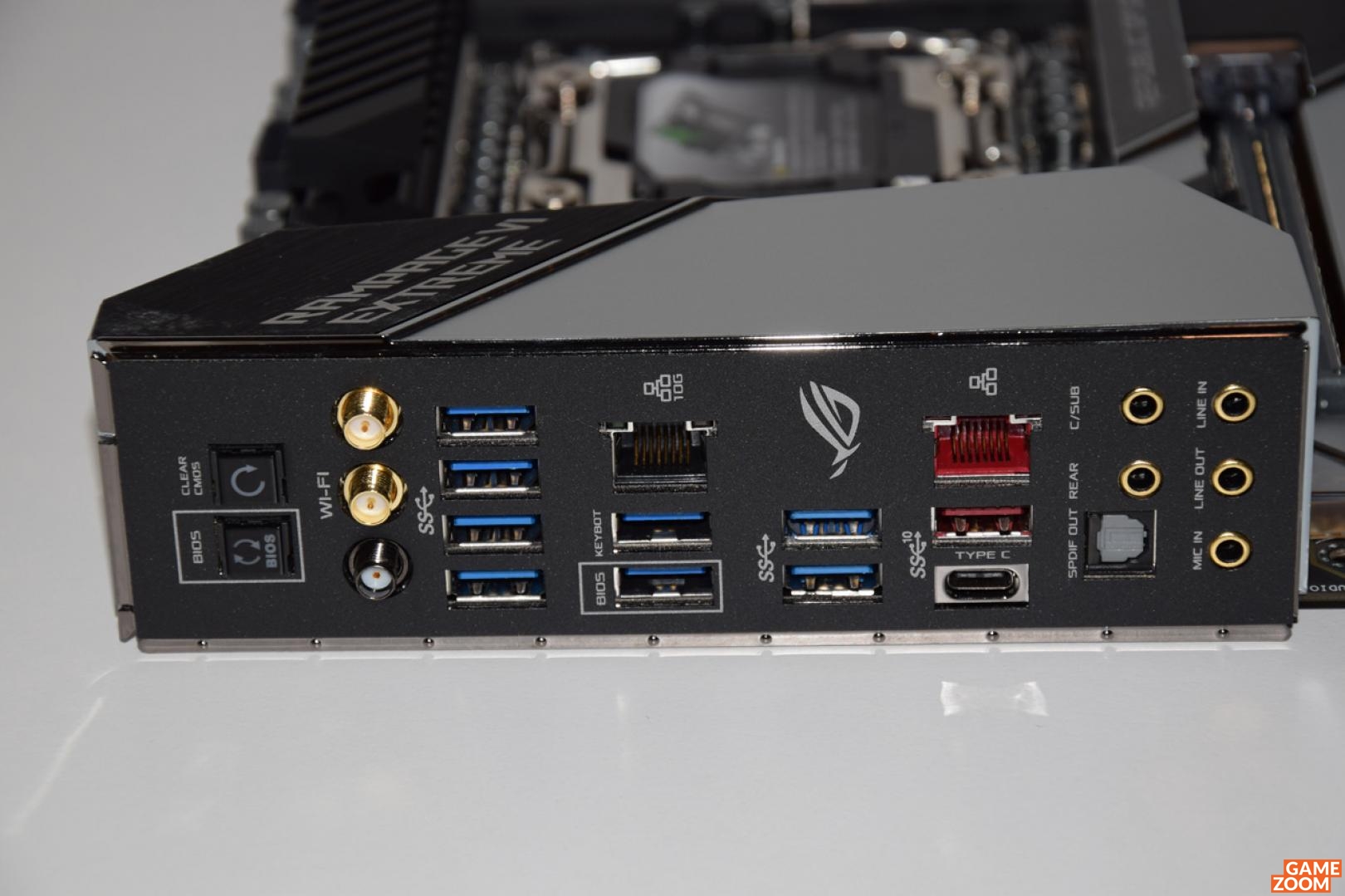

Die externen Anschlüsse in der Übersicht:
1× USB 3.1 (Typ-C) 1× USB 3.1 (Typ-A) 8× USB 3.0 (Typ-A) 2× RJ45 LAN-Port (Aquantia AQC-107 & Intel I219V) 3× WLAN-Antennenanschluss 1× BIOS-Switch-Button 1× Clear CMOS Button 1× Optischer S/PDIF-Ausgang 5× Audio (Realtek ALC1220) Features
M.2: Dank M.2-Support können auf dem Board zwei kompakte M.2-SSDs verwendet werden. Die maximale Transferleistung dieser Schnittstelle liegt bei 32 Gigabit pro Sekunde.
Aura Beleuchtung: Anpassbare ROG-Beleuchtung per Software. Verschiedene Beleuchtungsmodi möglich (zum Beispiel pulsierend zum Takt der Musik) und RGB-Farbraum.
Realtek ALC1220/ASUS SupremeFX: Die ASUS-Soundlösung bietet DTS-Support und hochwertige ELNA Kondensatoren. In der umfangreichen Software können zudem zahlreiche Einstellungen vorgenommen und vordefinierte EQ verwendet werden.
ASUS 5-Wege-Optimierung: Mit ein paar Klicks automatische Optimierungen (Overclocking) durchführen.
Weitere Anschlüsse: Intel-Optane-Speicherunterstützung und U.2-Anschluss.
LiveDash: Das ROG Mainboard ist mit LiveDash ausgestattet, einem integrierten OLED-Display, das individuelle Informationen anzeigt, wie beispielsweise die Systemtemperaturen, CPU-Frequenz, Lüftergeschwindigkeit und Fehlermeldungen.
